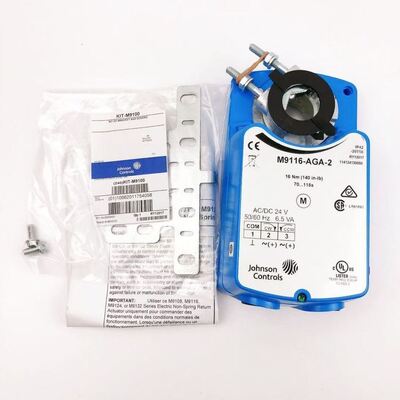

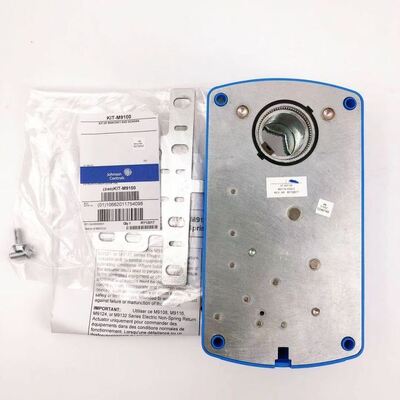

Original Johnson Ventil Aktor M9116-GGA-2 für Schalter mit Feder-Rücksetzen.

Technische Spezifikationen des Produkts M9108, M9116, M9124 und M9132 elektrische Rückwärtsantriebsgeräte der Baureihe M9108, M9116-AGx: 20 bis 30 VAC bei 50/60 Hz oder 24 VDC ± 10%; 6.5 VA-Versorgung, Klasse 2 Alle anderen Modelle: 20 bis 30 VAC bei 50/60 Hz oder 24 VDC ±10%; 7,5 VA-Versorgung, Eingangssignal der Klasse 2 AGx: 24 VAC bei 50/60 Hz oder 24 VDC GGx, HGx: 0 (2) bis 10 VDC, 0 (4) bis 20 VDC,oder 0 (4) bis 20 mA JGx: Der Potentiometerwert beträgt mindestens 100 Ohm bis maximal 10.000 Ohm Eingangssignal Anpassungen AGx: Werkseinstellung: Endgeräte 1 und 2, CW-Rotation Endgeräte 1 und 3, CCW-Rotation GGxHGx (Eingangsspannung oder -strom): Werkseinstellung: 0 bis 10 VDC, 0 bis 20 mA, CW-Rotation mit Signalerhöhung Jumper Auswählbar: 0 (2) bis 10 VDC, 0 (4) bis 20 VDC oder 0 (4) bis 20 mA HGx Einstellbar Null: 0 bis 6 VDC, 0 bis 12 VDC,oder 0 bis 12 mA verstellbare Spanne: 2 bis 10 VDC, 4 bis 20 VDC oder 4 bis 20 mA GGx, HGx, JGx: Die Aktion ist vom Jumper direkt (CW) oder rückwärts (CCW) mit Signalsteigerung auswählbar.- mit einer Leistung von mehr als 1000 Ohm für 0 (2) bis 10 V und 410,000 Ohm für 0 (4) bis 20 V Strom Eingang: 500 Ohm JGx: Potentiometer Eingang: 1,8 Megohm Rückkopplungssignal AGD: 135 Ohm Rückkopplungspotentiometer AGE: 1.000 Ohm Rückkopplungspotentiometer GGx, HGx:0 bis 10 VDC oder 2 bis 10 VDC für 90° (10 VDC bei 1 mA) Entspricht der Auswahl der Eingangssignalspannweite. JGx: 0 bis 10 VDC für 90° (10 VDC bei 1 mA) Hilfsschalterbewertung xGC: Zwei Single-Pole, Double-Throw (SPDT) -Schalter mit 24 VAC 1,5 A induktiv, 3,0 A resistiv; maximal 35,0 VA pro Schalter,Klasse 2 Mechanische Leistung (Laufdrehmoment) Serie M9108: 70 lb∙in (8 N∙m) für eine Einheit; nicht für den Tandemgebrauch bestimmt M9116 Serie: 140 lb∙in (16 N∙m) für eine Einheit M9116 (in Tandem) 280 lb∙in (32 N∙m) für zwei Einheiten (GGx, HGx) M9124 Serie:210 lb.in (24 N.m.) für eine Einheit M9124 (in tandem) 420 lb.in (48 N.m.) für zwei Einheiten (AGx), GGx, HGx) M9132 Serie: 280 lb∙in (32 N∙m) für eine Einheit, M9132 (in Tandem) 560 lb∙in (64 N∙m) für zwei Einheiten (AGx,GGx) Hörgeräuschgrenze 45 dBA bei 1 m Drehbereich von 0 bis 90° in 5-Grad-Schritten, mechanisch auf 93° Drehzeit begrenzt M9108: 30 Sekunden bei 50% Nennlast, 25 bis 50 Sekunden für 0 bis 70 lb∙in (0 bis 8 N∙m) M9116:80 Sekunden bei 50% Nennlast 70 bis 115 Sekunden für 0 bis 140 lb∙in (0 bis 16 N∙m) M9124: 130 Sekunden bei 50% Nennlast 115 bis 175 Sekunden für 0 bis 210 lb∙in (0 bis 24 N∙m) M9132: 140 Sekunden bei 50% Nennlast 115 bis 205 Sekunden für 0 bis 280 lb∙in (0 bis 32 N∙m)
