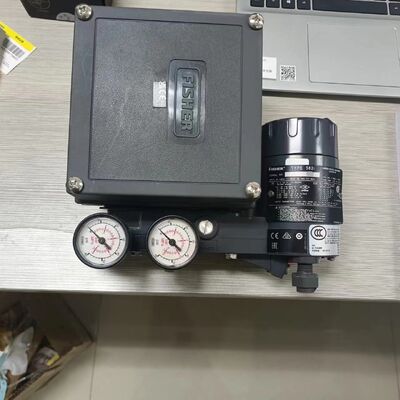

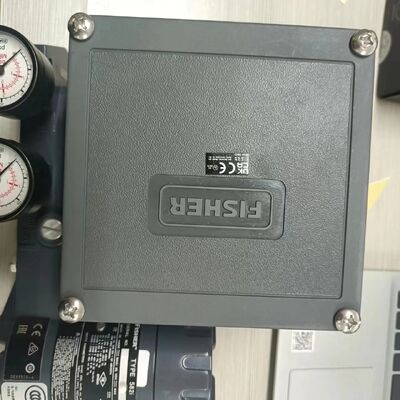

Fisher 3582i ELEKTRO-PNEUMATISCHER WANDLER MIT VERSORGUNGS- UND AUSGANGSDRUCKMANOMETERN (0 - 4 BAR) TYP.3582I, , EINGANG: 20 MADC, MAX: 30 VDC.MAX, UMGEBUNGSTEMPERATUR: -40 BIS 160*F

Produktbeschreibung:

Fisher 3582 und 3582i Stellungsregler, 582i elektro-pneumatischer Wandler und 3583 Stellungstransmitter für Ventilspindeln



Der einstellbare Nullpunkt und die Spanne ermöglichen die Verwendung aller Standard-Eingangssignale, einschließlich Split-Ranges.
Da Einheiten aus einer Stellungsreglerfamilie in einer Vielzahl von Steuerungsanwendungen eingesetzt werden können, werden die grundlegenden Ersatzteilbestände vereinfacht und es werden weniger Ersatzteile benötigt, um eine anlagenweite Basis für Stellungsregleranwendungen zu unterstützen.
Bei abgenommenem Deckel sind Nullpunkt- und Spannen-Einstellungen leicht zugänglich und können mit einem Schraubendreher und einem Schraubenschlüssel vorgenommen werden.
Änderungen des Versorgungsdrucks und der Ventilbelastung haben nur minimale Auswirkungen auf den Betrieb des Stellungsreglers.
Gehäuse-, Komponenten- und Dichtungsmaterialien widerstehen rauen Umgebungen. Die Entlüftungsbohrung des Stellungsreglers reinigt die internen Teile zum zusätzlichen Schutz.
Einfache Einstellungen ermöglichen den Wechsel zwischen direkter und umgekehrter Wirkung.
Zur Unterstützung von Diagnoseprüfungen von Ventil-/Aktuator-/Stellungsreglerpaketen mit dem FlowScanner™-Ventildiagnosesystem können Anschlüsse, Rohrleitungen und andere Hardware zwischen dem Stellungsregler und dem Aktuator installiert werden.

Merkmale:

• Produktname: 3582i elektro-pneumatischer Stellungsregler
• Betriebstemperaturbereich: (-40 BIS 71*C)
• Gehäusematerial: Aluminium-Druckguss oder 316SS
• Montagehalterung: Standard-Winkelhub-Montagehalterung
• Schutzart: IP 67 / NEMA 4X
• Hohe Haltbarkeit und Korrosionsbeständigkeit
• Präzise Ventilsteuerung und Positionierung
• Geeignet für verschiedene industrielle Anwendungen, die einen zuverlässigen Ventilbetrieb erfordern
• Bereichsklassifizierung: Explosionsgeschützt, Eigensicher, Nicht-zündend, Staub
  Zertifizierungen: CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM



Technische Parameter:

Produktname
Produkttyp	3582i elektro-pneumatischer Stellungsregler
Schutzart	IP 67 / NEMA 4X
Betriebstemperatur	- (-40 BIS 71*C)
Gehäusematerial	Aluminium-Druckguss oder 316SS
Größe des Einzelpakets	40X40X40 cm
Versandgewicht	6 kg
Montagehalterung	Standard-Winkelhub-Montagehalterung
Mindestregelstrom	4-20mA Rückmeldung

Anwendungen:



Der 3582i ist ein elektro-pneumatischer Stellungsregler, der aus einem 582i elektro-pneumatischen Wandler besteht, der auf einem 3582 pneumatischen Stellungsregler installiert ist. Der 3582i Stellungsregler liefert eine genaue Ventilspindelposition, die proportional zu einem DC-Strom-Eingangssignal ist. Der 582i elektro-pneumatische Wandler ist eine modulare Einheit, die ab Werk oder vor Ort installiert werden kann. Installieren Sie jedoch keinen 582i Wandler an einem vorhandenen Stellungsregler, bevor Sie sich für Anwendungsunterstützung an Ihr Emerson Process Management Vertriebsbüro wenden. Der 582i Wandler empfängt das DC-Strom-Eingangssignal und liefert über eine Düsen-/Klappenanordnung ein proportionales pneumatisches Ausgangssignal. Dieses pneumatische Ausgangssignal liefert das Eingangssignal für den pneumatischen Stellungsregler und eliminiert die Notwendigkeit eines externen Transducers. Die pneumatischen Stellungstransmitter 3583 für Ventilspindeln sind für den Einsatz mit Schiebeventilspindel-Membranaktuatoren bestimmt. Diese Einheiten liefern ein Ausgangssignal, das direkt proportional zur Ventilspindelposition ist. Beziehen Sie sich auf die Typenbezeichnung für eine detaillierte Erklärung der Typenbezeichnungen.

Verpackung und Versand:

Produktverpackung:

Der pneumatische Stellungsregler wird sorgfältig verpackt, um eine sichere Lieferung und Schutz vor Transportschäden zu gewährleisten. Jede Einheit ist in einem antistatischen, stoßdämpfenden Schaumstoffeinsatz untergebracht und in einem stabilen Karton aus Wellpappe platziert. Die Verpackung enthält eine klare Kennzeichnung mit Produktinformationen, Handhabungsanweisungen und Sicherheitshinweisen. Zusätzlich sind alle Zubehörteile und Installationshandbücher sicher in der Box verpackt, um Bewegungen zu verhindern.

Versand:

Wir bieten zuverlässige Versandoptionen, um den pneumatischen Stellungsregler umgehend und sicher an Ihren Standort zu liefern. Die Produkte werden über vertrauenswürdige Spediteure mit Sendungsverfolgung für alle Bestellungen versendet. Je nach Bestimmungsort kann der Versand Standard-Bodentransport oder beschleunigten Luftfracht umfassen. Besondere Sorgfalt wird darauf verwendet, alle Vorschriften für pneumatische Geräte einzuhalten, um eine sichere und pünktliche Lieferung zu gewährleisten. Kunden erhalten eine Bestätigungs-E-Mail mit Sendungsverfolgungsdetails, sobald die Bestellung versandt wurde.
