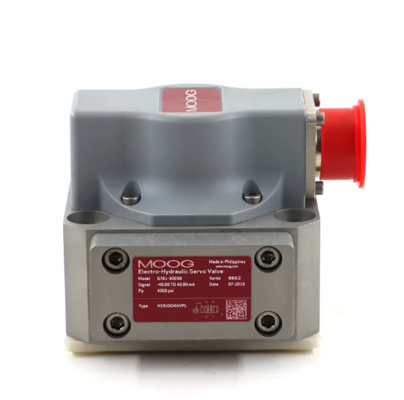

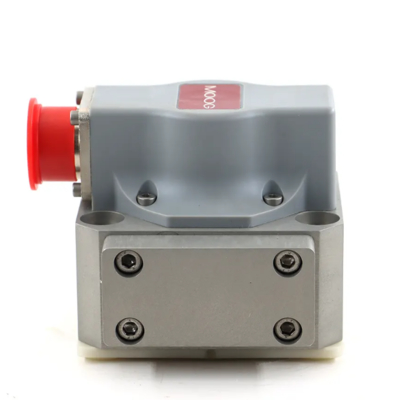

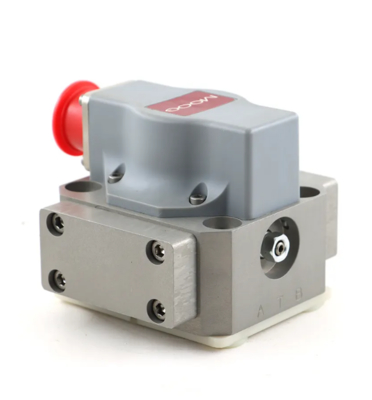

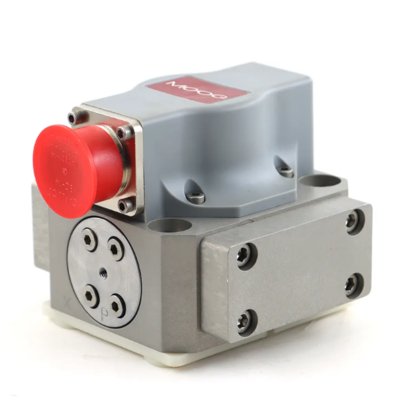

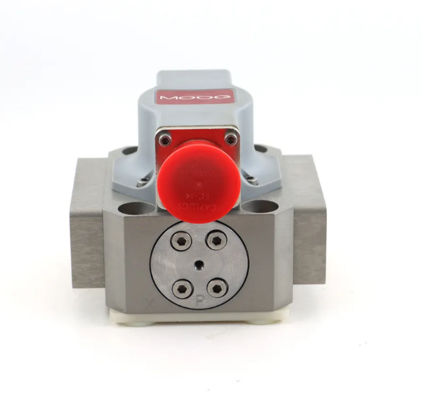

Hydraulik-Servoventil MO-OG Serie G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Hydraulik-Magnetventil

Die Servoventile der Serie G761/761 sind Drosselventile für 3- und vorzugsweise 4-Wege-Anwendungen. Sie sind ein Hochleistungsdesign in 2 Stufen, das den Bereich der Nennströme von 4 bis 63 l/min (l bis 16,5 gpm) bei 35 bar (500 psi) Ventildruckabfall pro Spulenkante abdeckt.
Die Ausgangsstufe ist eine geschlossene Mitte, Vier-Wege-Schieber. Die Vorstufe ist eine symmetrische Doppel-Düse und Klappe, angetrieben von einem trockenen Drehmomentmotor mit doppeltem Luftspalt. Eine mechanische Rückmeldung der Spulenposition erfolgt durch eine Blattfeder. Das Ventildesign ist einfach und robust für einen zuverlässigen, langen Betrieb.
Das Design ist einfach und robust für einen zuverlässigen, langen Betrieb. Die Ausgangsstufe ist ein geschlossener Mitte, 4-Wege-
Schieber. Die Vorstufe besteht aus einem symmetrischen, trockenen Drehmomentmotor mit Doppel-Düse. Die Spule der 2. Stufe
Position wird durch einen hartmetallbestückten Rückmeldedraht gesteuert. Die Hartmetallkugel am Ende des Rückmeldedrahtes ist eine
zwingende Designanforderung, die hohe Genauigkeit, zuverlässigen Betrieb und lange Lebensdauer gewährleistet. Alle unsere Servoventile sind bekannt für hohe Genauigkeit und zuverlässigen Betrieb, selbst unter den rauesten industriellen Bedingungen.
Diese Ventile eignen sich für elektrohydraulische Positions-, Geschwindigkeits-, Druck- oder Kraftregelsysteme mit hohen dynamischen
Anforderungen.
Ventildesign
Montagemuster
Maximaler Betriebsdruck an den Anschlüssen P, T, A, B
Vorstufe
Nennvolumenstrom bei Ap, 35 bar/Spulenkante
(500 psi/Spulenkante)
Ansprechzeit für 0 bis 100 % Hub
2-stufig, mit Spule und Buchse und trockenem Drehmomentmotor
15010372-004-04-0-92
315 bar (4.500 psi)
Düse-Klappe
4 l/min
(1 gpm)
5 ms
10 l/min
(2,5 gpm)
19 l/min
(5 gpm)
38 l/min
(10 gpm)
7 ms
63 l/min
(16,5 gpm)
