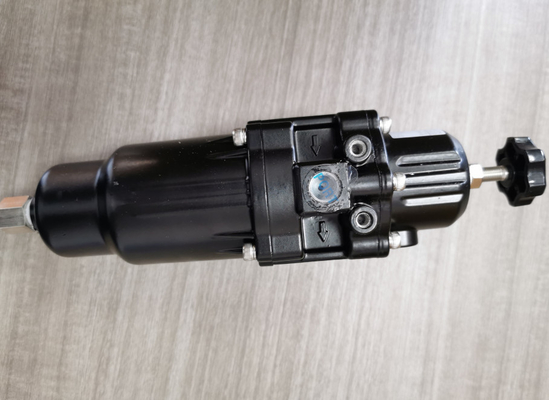

YTC YT-200 YT-220 Hochwertige Serie Luftfilter-Regulator YT-220BN210 YT-220BN211 Filterdrucksenkende Ventil

Produktspezifikation Modell YT-200 YT-220 YT-205 YT-225 Maximalstromdruck 1,7 MPa (17 bar) Maximalstromdruck 0,42 MPa (A-Typ);84 MPa (B-Typ) Luftanschluss PT(NPT) 1/4 PT(NPT) 1/2 Spannweitenanschluss NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Standardtemperatur. : -20~70°C Umgebungstemperatur NPT 1/4 Hohe Temperatur. : -20~120°C Niedrige Optionstemperatur: -40~70°C Min. Filtergröße 5 Mikron Material Aluminium Druckguss Gewicht Edelstahl 316 0,6kg (1.7lb) 0,9kg (1.9lb) 1,4kg (3.0lb) 2,1kg (4.6 lb) Bei Umgebungstemperatur von 20 °C geprüft, absoluter Druck von 760 mmHg und Luftfeuchtigkeit von 65%. Bitte kontaktieren Sie Young Tech Co., Ltd. für detaillierte Testspezifikationen.8 Operation Logic Luftdruck wird an den Ausgangsport geliefert, da der Schraubschrauber im Uhrzeigersinn gedreht wird, der das Membran drücktDas eingestellte Druckniveau bleibt durch Übertragung des Drucks auf das untere Zwerchfell erhalten, wodurch die Ausgleichsfeder ausgeglichen wird.Bei einem höheren Druck als das eingestellte Niveau, der Druck drückt die Membran und der Druck wird durch das Loch auf dem Federgehäuse freigesetzt.1 Sicherheit beim Einbau einer EinheitBitte beachten Sie, dass Sie die Sicherheitsanweisungen lesen und befolgen.Bitte bedienen Sie die Einheit innerhalb des angegebenen Bereichs des LuftdruckniveausBei Überschreitung kann das Produkt beschädigt werden, was zu Schäden und Unfällen führen kann.3 YT-200 / 205 / 220 / 225 Installation YT-200 / 205 / 220 / 225 kann je nach Anforderung des Feldes mit oder ohne Halterung installiert werden. Bitte beachten Sie die Abmessungen von YT-200 / 205 / 220 / 225 für geeignete Halterungen, falls erforderlich.Bitte drehen Sie den Schraubschrauber gegen den Uhrzeigersinn., so daß der Ring nicht gedrückt wird. 2) An der Sekundärdrucköffnung ein Druckmessgerät installieren, um den Druckstand ständig zu überwachen.Das Druckmessgerät gibt den primären Druck an, der aus dem Produkt ausgeht.. 3) Block Ausgangsschacht und Druckmessschacht mit Kugelventil oder anderem Einbauteil und Versorgung des Eingangsschalts mit Primärdruck.Bitte schnallen Sie den Schraubenschrauber an.. 7 YT-200 / 205 / 220 / 225 Reihe 4. Wartung 4.1 4.1.14.1.2 YT-200 / 205 / 220 / 225 erfordern eine regelmäßige Wartung. Bitte beachten Sie die nachstehende Reparaturbaukasten-Teilliste. Es wird empfohlen, alle Teile gleichzeitig zu ersetzen, um den Lebenszyklus des Produkts zu gewährleisten.Reparaturbausatz ️ Oberdiaphragmenanlage: ¢ Unterdiaphragma: jeweils 1 ¢ Entwässerung von KondenswasserDer Hauptdruck des Produkts muss vollständig abgeschaltet oder auf ein Druckniveau von 1 kgf/cm2 oder weniger angepasst werden.. ️ Langsam den Abflussstecker öffnen, um kondensiertes Wasser abzulassen. ️ Nach dem Ablassen den Abflussstecker schließen.1.3 Austausch des Filtergehäuses und seiner Teile.Der Hauptdruck des Produkts muss vollständig abgeschaltet oder auf ein Druckniveau von 1 kgf/cm2 oder weniger angepasst werden.. Die Schrauben auf dem Filtergehäuse in diagonaler Reihenfolge abschrauben.?? Filter, O-Ring und Stamm ersetzen. Schrauben Sie die Schrauben auf dem Filtergehäuse diagonal. Entschrauben Sie 6 Schrauben auf dem Federgehäuse diagonal. Ersetzen Sie die Membran.Schrauben Sie die Schrauben in diagonaler Reihenfolge an der Feder. Bitte achten Sie darauf, dass Sie beim Schrauben nicht das Membran beschädigen.
