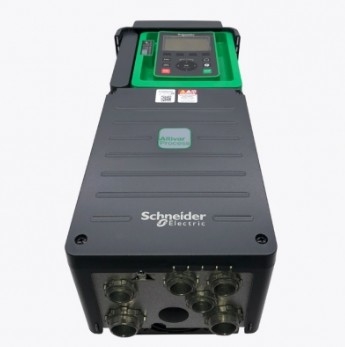

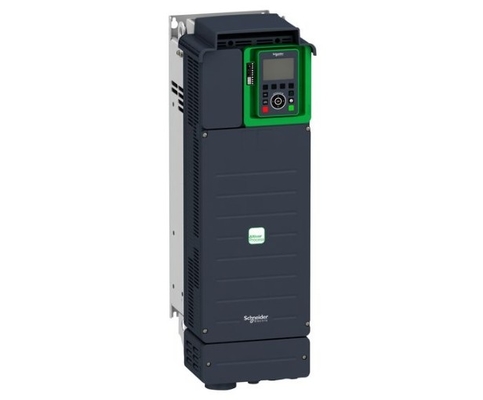

Schneider Variable Speed Drive ATV630, 30 kW/40 PS, 380-480 V, IP21/UL Typ 1 ATV630D30N4
| Herkunftsort | China |
|---|---|
| Markenname | Schneider |
| Zertifizierung | CE |
| Modellnummer | Die Fahrzeugkennzeichnung ist folgende: |
| Min Bestellmenge | 1 |
| Preis | USD$950 |
| Verpackung Informationen | Ausgestopft |
| Lieferzeit | auf Lager |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 500St |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| kurzer Name des Gerätes | ATV630 | Variante | Standardversion |
|---|---|---|---|
| zukünftige Linie ISC | Ka 50 | Diskrete Eingabelogik | 16 voreingestellte Drehzahlen |
| Hervorheben | 40 PS Schneider variable Geschwindigkeitsantrieb,IP21 Schneider variable Drehzahlantrieb,380-480V Schneider-Variable-Geschwindigkeitsantrieb |
||
Produkt-Beschreibung

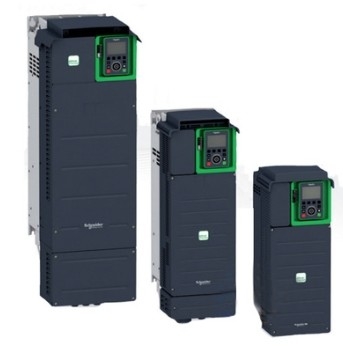

Dieser Frequenzumrichter Altivar Process ATV600 kann dreiphasige Synchron- und Asynchronmotoren versorgen. Er verfügt standardmäßig über drei integrierte RJ45-Kommunikationsanschlüsse, einen Ethernet-Anschluss und zwei serielle Anschlüsse. Er arbeitet mit einer Nennversorgungsspannung von 380 V bis 480 V AC. Dieser Umrichter ermöglicht dank des innovativen „Stop and Go“-Betriebs im Standby-Modus eine Energieeinsparung von bis zu 30 % ohne zusätzliche Kosten. Er eignet sich für Motoren mit einer Nennleistung von bis zu 30 kW/40 PS für Anwendungen, die eine leichte Überlastung (bis zu 120 %) erfordern. Er eignet sich für Motoren mit einer Nennleistung von bis zu 22 kW/30 PS für Anwendungen, die eine erhebliche Überlastung (bis zu 150 %) erfordern. Er wiegt 28 kg und hat die folgenden Abmessungen: Breite 226 mm, Höhe 673 mm, Tiefe 271 mm. Dieser Umrichter ist auf Flüssigkeitsmanagement und Energieeinsparung ausgerichtet und bietet umfassende Flexibilität in den Bereichen Wasser und Abwasser, Bergbau, Mineralien und Metalle, Öl und Gas sowie Lebensmittel und Getränke.Zubehör (Lüfterkit, Grafikterminal) und Optionen (E/A-Erweiterungsmodule, Kommunikationsmodule, EMV-Eingangsfilter) sind je nach Antriebsleistung mit Altivar Process ATV600-Antrieben erhältlich. Sie sind für die vertikale Wandmontage (+/- 10 °) konzipiert. Dieses neue Antriebskonzept erfüllt die wichtigsten Anforderungen von Prozessen und Versorgungsunternehmen hinsichtlich Geräteeffizienz und Gesamtbetriebskosten, indem es das Energiemanagement, das Anlagenmanagement und auch die Gesamtleistung des Prozesses unterstützt.
| Produktpalette | Altivar Process ATV600 |
|---|---|
| Produkt- oder Komponententyp | Laufwerk mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Prozess und Dienstprogramme |
| Kurzname des Geräts | ATV630 |
| Variante | Standard Version |
| Produktziel | Asynchronmotoren Synchronmotoren |
| EMV-Filter | Integriert mit 50 m gemäß EN/IEC 61800-3 Kategorie C2 Integriert mit 150 m gemäß EN/IEC 61800-3 Kategorie C3 |
| IP-Schutzart | IP21 gemäß IEC 61800-5-1 IP21 entspricht IEC 60529 |
| [Us] Nennversorgungsspannung | 380...480 V |
| Stärke des Schutzes | UL Typ 1 gemäß UL 508C |
| Art der Kühlung | Erzwungene Konvektion |
| Versorgungsfrequenz | 50...60 Hz - 5...5 % |
| [Us] Nennversorgungsspannung | 380...480 V - 15...10 % |
| Motorleistung kW | 30 kW (Normalbetrieb) 22 kW (Schwerlast) |
| Motorleistung PS | 40 PS Normalbetrieb 30 PS Schwerlast |
| Netzstrom | 53,3 A bei 380 V (Normalbetrieb) 45,9 A bei 480 V (Normalbetrieb) 40,5 A bei 380 V (Hochleistung) 35,8 A bei 480 V (Hochleistung) |
| Prospektive Linie Isc | 50 kA |
| Scheinleistung | 38,2 kVA bei 480 V (Normalbetrieb) 29,8 kVA bei 480 V (Hochleistung) |
| Kontinuierlicher Ausgangsstrom | 61,5 A bei 4 kHz für Normalbetrieb 46,3 A bei 4 kHz für hohe Beanspruchung |
| Steuerungsprofil für Asynchronmotoren | Variabler Drehmomentstandard Optimierter Drehmomentmodus Konstantes Drehmoment Standard |
| Synchronmotor-Steuerungsprofil | Permanentmagnetmotor Synchron-Reluktanzmotor |
| Ausgangsfrequenz des Drehzahlantriebs | 0,1…500 Hz |
| Nennschaltfrequenz | 4 kHz |
| Schaltfrequenz | 2...12 kHz einstellbar 4...12 kHz mit Derating-Faktor |
| Sicherheitsfunktion | STO (Sicher abgeschaltetes Drehmoment) SIL 3 |
| Diskrete Eingangslogik | 16 voreingestellte Geschwindigkeiten |
| Kommunikationsport-Protokoll | Ethernet Modbus TCP Modbus seriell |
| Optionskarte | Steckplatz A: Kommunikationsmodul, Profibus DP V1 Steckplatz A: Kommunikationsmodul, PROFINET Steckplatz A: Kommunikationsmodul, DeviceNet Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP Steckplatz A: Kommunikationsmodul, CANopen-Daisy-Chain RJ45 Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul, CANopen-Schraubklemmen Steckplatz A/Steckplatz B: digitales und analoges I/O-Erweiterungsmodul Steckplatz A/Steckplatz B: Ausgangsrelais-Erweiterungsmodul Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link Kommunikationsmodul, BACnet MS/TP Kommunikationsmodul, Ethernet Powerlink |
| Montagemodus | Wandhalterung |
|---|---|
| Maximaler Übergangsstrom | 67,7 A während 60 s (Normalbetrieb) 69,5 A während 60 s (Hochleistung) |
| Netzwerkanzahl der Phasen | 3 Phasen |
| Diskrete Ausgangsnummer | 0 |
| Diskreter Ausgabetyp | Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA Relaisausgänge R2A, R2C 250 V AC 5000 mA Relaisausgänge R2A, R2C 30 V DC 5000 mA Relaisausgänge R3A, R3C 250 V AC 5000 mA Relaisausgänge R3A, R3C 30 V DC 5000 mA |
| Ausgangsspannung | <= Versorgungsspannung |
| Zulässige vorübergehende Stromerhöhung | 1,1 x In während 60 s (Normalbetrieb) 1,5 x In während 60 s (Hochleistung) |
| Motorschlupfkompensation | Einstellbar Automatisch, unabhängig von der Belastung Kann unterdrückt werden Im Permanentmagnetmotorengesetz nicht verfügbar |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01...9999 s |
| Physische Schnittstelle | Ethernet 2-Draht RS 485 |
| Bremsen bis zum Stillstand | Durch Gleichstromeinspeisung |
| Schutzart | Wärmeschutz: Motor Sicher abgeschaltetes Drehmoment: Motor Motorphasenunterbrechung: Motor Wärmeschutz: Antrieb Sicher abgeschaltetes Drehmoment: Fahren Überhitzung: Fahren Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlastung der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenunterbrechung: Antrieb Überspannungen am DC-Bus: Antrieb Überspannung Netz: Antrieb Unterspannung Netz: Antrieb Netzphasenausfall: Antrieb Übergeschwindigkeit: fahren Unterbrechung im Steuerkreis: Antrieb |
| Übertragungsrate | 10, 100 Mbit/s 4800 Bit/s, 9600 Bit/s, 19200 Bit/s, 38,4 KBit/s |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analogeingang: 0,012/50 Hz |
| Übertragungsrahmen | RTU |
| Elektrische Verbindung | Ansteuerung: abnehmbare Schraubklemmen 0,5...1,5 mm²/AWG 20...AWG 16 Netzseite: Schraubklemme 25...50 mm²/AWG 4...AWG 1 Motor: Schraubklemme 25...50 mm²/AWG 4...AWG 1 |
| Steckertyp | RJ45 (am Remote-Grafikterminal) für Ethernet/Modbus TCP RJ45 (am Remote-Grafikterminal) für seriellen Modbus |
| Datei Format | 8 Bit, konfigurierbare ungerade, gerade oder keine Parität |
| Art der Polarisation | Keine Impedanz |
| Austauschmodus | Halbduplex, Vollduplex, Autonegotiation Ethernet/Modbus TCP |
| Anzahl der Adressen | 1…247 für Modbus seriell |
| Zugriffsmethode | Slave-Modbus TCP |
| Liefern | Externe Versorgung für digitale Eingänge: 24 V DC (19…30 V), <1,25 mA, Schutzart: Überlast- und Kurzschlussschutz Interne Versorgung für Referenzpotentiometer (1 bis 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, Schutzart: Überlast- und Kurzschlussschutz Interne Versorgung für digitale Eingänge und STO: 24 V DC (21…27 V), <200 mA, Schutzart: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | 3 LEDs zur lokalen Diagnose 3 LEDs (zweifarbig) für den integrierten Kommunikationsstatus 4 LEDs (zweifarbig) für den Status des Kommunikationsmoduls 1 LED (rot) für anliegende Spannung |
| Breite | 226 mm |
| Höhe | 673 mm |
| Tiefe | 271 mm |
| Nettogewicht | 28 kg |
| analoge Eingangsnummer | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 per Software konfigurierbare Spannung: 0...10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bit AI1, AI2, AI3 softwarekonfigurierbar Strom: 0...20 mA, Impedanz: 250 Ohm, Auflösung 12 Bit AI2-Spannungsanalogeingang: - 10...10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bit |
| Diskrete Eingangsnummer | 8 |
| Diskreter Eingabetyp | DI7, DI8 programmierbar als Impulseingang: 0…30 kHz, 24 V DC (<= 30 V) |
| Eingabekompatibilität | DI1...DI6: SPS mit diskretem Eingang der Ebene 1 gemäß EN/IEC 61131-2 DI5, DI6: SPS mit diskretem Eingang der Ebene 1 gemäß IEC 65A-68 STOA, STOB: SPS mit diskretem Eingang der Ebene 1 gemäß EN/IEC 61131-2 |
| Diskrete Eingangslogik | Positive Logik (Quelle) (DI1...DI8), < 5 V (Zustand 0), > 11 V (Zustand 1) Negative Logik (Sink) (DI1...DI8), > 16 V (Zustand 0), < 10 V (Zustand 1) |
| Analogausgangsnummer | 2 |
| Analoger Ausgangstyp | Per Software konfigurierbare Spannung AQ1, AQ2: 0...10 V DC, Impedanz 470 Ohm, Auflösung 10 Bit Per Software konfigurierbarer Strom AQ1, AQ2: 0...20 mA, Auflösung 10 Bit Per Software konfigurierbarer Strom DQ-, DQ+: 30 V DC Per Software konfigurierbarer Strom DQ-, DQ+: 100 mA |
| Probenahmedauer | 2 ms +/- 0,5 ms (DI1...DI4) – diskreter Eingang 5 ms +/- 1 ms (DI5, DI6) - diskreter Eingang 5 ms +/- 0,1 ms (AI1, AI2, AI3) – Analogeingang 10 ms +/- 1 ms (AO1) – Analogausgang |
| Genauigkeit | +/- 0,6 % AI1, AI2, AI3 für eine Temperaturschwankung von 60 °C Analogeingang +/- 1 % AO1, AO2 für eine Temperaturschwankung von 60 °C Analogausgang |
| Linearitätsfehler | AI1, AI2, AI3: +/- 0,15 % des Maximalwerts für Analogeingang AO1, AO2: +/- 0,2 % für Analogausgang |
| Nummer des Relaisausgangs | 3 |
| Relaisausgangstyp | Konfigurierbare Relaislogik R1: Fehlerrelais NO/NC, elektrische Lebensdauer 100.000 Zyklen Konfigurierbare Relaislogik R2: Sequenzrelais NO, elektrische Lebensdauer 100.000 Zyklen Konfigurierbare Relaislogik R3: Sequenzrelais NO, elektrische Lebensdauer 100.000 Zyklen |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Minimaler Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Maximaler Schaltstrom | Relaisausgang R1, R2, R3 bei ohmscher Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1, R2, R3 bei ohmscher Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1, R2, R3 bei induktiver Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1, R2, R3 bei induktiver Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC |
| Isolierung | Zwischen Leistungs- und Steuerklemmen |
| Maximale Ausgangsfrequenz | 500 kHz |
| Maximaler Eingangsstrom | 53,3 A |
| Anwendungsauswahl für Antriebe mit variabler Drehzahl | Gebäude - HVAC-Kompressor-Kreisel Andere Anwendungen in der Lebensmittel- und Getränkeverarbeitung Bergbau-Mineralien- und Metall-Fan Bergbau-Mineral- und Metallpumpe Öl- und Gasventilator Wasser und Abwasser, sonstige Anwendungen Gebäude – HVAC-Schraubenkompressor Pumpe für die Lebensmittel- und Getränkeverarbeitung Fan der Lebensmittel- und Getränkeverarbeitung Zerstäubung in der Lebensmittel- und Getränkeverarbeitung Elektrotauchpumpe für Öl und Gas (ESP) Öl- und Gas-Wassereinspritzpumpe Öl- und Gastreibstoffpumpe Öl- und Gaskompressor für Raffinerie Wasser- und Abwasser-Zentrifugenpumpe Verdrängerpumpe für Wasser und Abwasser Elektrotauchpumpe für Wasser und Abwasser (ESP) Schraubenpumpe für Wasser und Abwasser Drehkolbenkompressor für Wasser und Abwasser Wasser- und Abwasser-Schraubenkompressor Radialkompressor für Wasser und Abwasser Wasser- und Abwasserventilator Wasser- und Abwasserförderer Wasser- und Abwassermischer |
| Motorleistungsbereich AC-3 | 30…50 kW bei 380…440 V 3 Phasen 30…50 kW bei 480…500 V 3 Phasen |
| Menge pro Set | 1 |
| Gehäusemontage | an der Wand montiert |
| Isolationswiderstand | > 1 MOhm 500 V DC für 1 Minute gegen Erde |
|---|---|
| Geräuschpegel | 63,5 dB gemäß 86/188/EWG |
| Verlustleistung in W | Natürliche Konvektion: 93 W bei 380 V, Schaltfrequenz 4 kHz Zwangskonvektion: 640 W bei 380 V, Schaltfrequenz 4 kHz |
| Kühlluftmenge | 240 m3/h |
| Betriebsposition | Vertikal +/- 10 Grad |
| Maximaler THDI | <48 % von 80...100 % der Last gemäß IEC 61000-3-12 |
| Elektromagnetische Verträglichkeit | Test der Immunität gegen elektrostatische Entladung, Stufe 3, entspricht IEC 61000-4-2 Immunitätstest gegen abgestrahlte hochfrequente elektromagnetische Felder, Stufe 3, entspricht IEC 61000-4-3 Prüfung der Störfestigkeit gegen schnelle elektrische Transienten/Burst, Stufe 4 gemäß IEC 61000-4-4 1,2/50 µs – 8/20 µs Stoßspannungsfestigkeitsprüfung Stufe 3 gemäß IEC 61000-4-5 Durchgeführter Hochfrequenz-Störfestigkeitstest der Stufe 3 gemäß IEC 61000-4-6 |
| Verschmutzungsgrad | 2 entspricht EN/IEC 61800-5-1 |
| Vibrations-Resistenz | 1,5 mm Spitze-Spitze (f= 2…13 Hz) gemäß IEC 60068-2-6 1 gn (f= 13…200 Hz) gemäß IEC 60068-2-6 |
| Stoßfestigkeit | 15 gn für 11 ms gemäß IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % ohne Kondensation gemäß IEC 60068-2-3 |
| Umgebungslufttemperatur für den Betrieb | -15…50 °C (ohne Derating) 50…60 °C (mit Derating-Faktor) |
| Umgebungslufttemperatur für die Lagerung | -40…70 °C |
| Höhe über NN bei Betrieb | <= 1000 m ohne Derating 1000...4800 m mit Stromreduzierung 1 % pro 100 m |
| Produktzertifizierungen | TÜV ATEX INERIS UL CSA ATEX Zone 2/22 DNV-GL |
| Markierung | CE |
| Standards | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 Umgebung 1 Kategorie C2 EN/IEC 61800-3 Umgebung 2 Kategorie C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 63,5 dB |
| Verschmutzungsgrad | 2 |
| Einheitstyp des Pakets 1 | PCE |
|---|---|
| Anzahl der Einheiten in Paket 1 | 1 |
| Paket 1 Höhe | 55,0 cm |
| Paket 1 Breite | 84,0 cm |
| Paket 1 Länge | 33,0 cm |
| Paket 1 Gewicht | 38,0 kg |
