Original Johnson Steuerelemente M9108-GDC-1N1 M9108 M9116 M9124 M9132 Schaltfeldsteuerungsanlagen

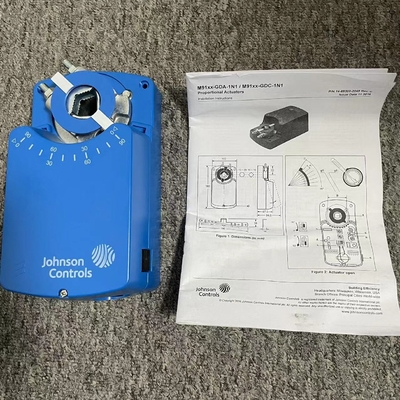

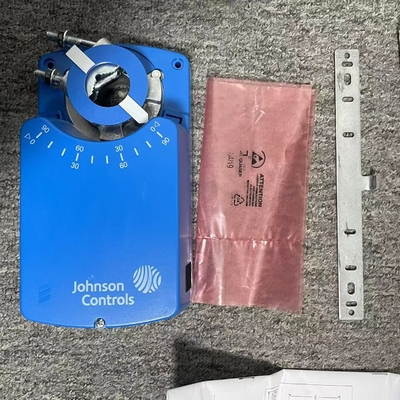

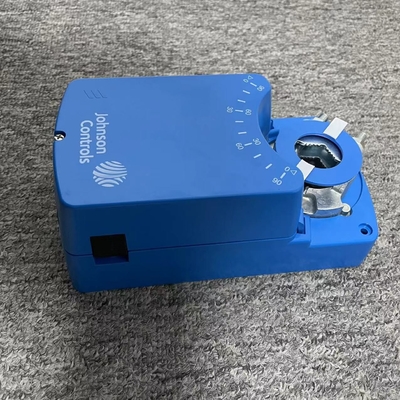

M9108-Reihe Proportional-Elektrische Rückkehrantriebe ohne Feder Die M9108-GGx-2 und M9108-HGx-2-Reihe direkt montierbaren elektrischen Aktoren arbeiten mit 24 VAC oder VDC-Leistung.und für den Einsatz mit proportionalem Steuergerät verfügbar sindDiese bidirektionalen Aktoren erfordern keine Dämpferverbindung und sind leicht auf einem Dämpfer mit einer runden Welle bis zu 3/4 Zoll (19 mm) im Durchmesser oder einer quadratischen Welle bis zu 5/8 Zoll (16 mm) zu installieren.Sie können direkt oder fernmontiert an einem Dämpfer befestigt sein.. Ein einzelnes Modell M9108-GGx-2 oder M9108-HGx-2 liefert bis zu 8 N∙m Drehmoment. Der Drehwinkel ist mechanisch von 0 bis 90° in 5-Grad-Schritten einstellbar.Integraler Hilfsschalter zur Angabe der Endstopposition oder zur Ausführung von Schaltfunktionen in jedem Winkel innerhalb des ausgewählten Drehbereichs. Springer auf dem Aktor ermöglichen es Benutzern, die Aktionsrichtung, den Bereich der Steuereingabe und die Kalibrierung (fest oder verstellbar) auszuwählen.mit einer Breite von mehr als 20 mm,, oder ein 0 bis 10 VDC-Signal. Abbildung 1: Funktionen und Vorteile des Aktuators der Serie M9108 closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, Einrichtung and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Diese Vorrichtung ist nicht für den Einsatz in oder in der Nähe von Umgebungen, in denen explosive Dämpfe oder Gase vorhanden sein könnten, ausgelegt oder bestimmt.oder Umgebungen, in denen Stoffe vorhanden sein könnten, die für die inneren Bestandteile des GerätsDie M9108 Proportionsantriebe können in jeder beliebigen Ausrichtung montiert werden. Sie sind für die Positionierung von Luftdämpfern und Ventilen in Heiz-, Lüftungs- und Klimaanlagen (HVAC) konzipiert.Anwendungen sind: • Positionierung von Rückluft- oder Abgasdämpfern • Steuerung von Gesichts- und Umgehungsdämpfern • Positionierung von Blades für Ventilatoren mit variabler VolumenstärkeVentil, und/oder einen Aktor. Federrückführungs-Aktoren, wie Johnson Controls® M9206 und M9216-Serie, werden für den Einsatz mit Außenluftdämpfern in kalten Klimazonen empfohlen.Die Proportionsantriebe der Baureihe M9108 sind zur Steuerung von Geräten unter normalen Betriebsbedingungen bestimmt.. Wenn ein Ausfall oder eine Fehlfunktion eines proportionalem Aktor M9108 zu einem abnormalen Betriebszustand führen könnte, der zu Personenschäden oder Beschädigungen der Ausrüstung oder anderer Gegenstände führen könnte,andere Vorrichtungen (Grenz- oder Sicherheitssteuerungen), oder Systeme (Alarm- oder Überwachungssysteme), die vor einem Ausfall oder einer Fehlfunktion des Aktoransatzes M9108 warnen oder vor diesem schützen sollen, müssen als Teil des Steuerungssystems eingebaut und gewartet werden.M9108 Proportionsantriebsgeräte mit 24 VAC bei 50/60 Hz oder 24 VDCDiese kompakten Aktoren verwenden einen Gleichstrommotor mit Stall-Detektionsschaltkreis, der während des gesamten Schlages arbeitet.Die Proportionsantriebe M9108 verwenden Geräuschfiltertechniken auf dem Steuersignal, um eine Neupositionierung aufgrund von Leitungslärm zu vermeiden. Die Drehung ist mechanisch durch integrierte Endstopps auf 93° begrenzt. Die Position des Aktoranschlusses ist auf der Abdeckung von 0 bis 90° markiert. Eine Rotationsschutzstütze verhindert die seitliche Bewegung des Aktoranschlusses.Drücken Sie die federgeladene Getriebeöffnung auf der Betätigungsabdeckung, um den Getriebezug für die manuelle Umstellung des
