Ursprüngliches ABB TZIDC elektrisches pneumatisches Stellwerk V18345-1010421001 Deutschlands

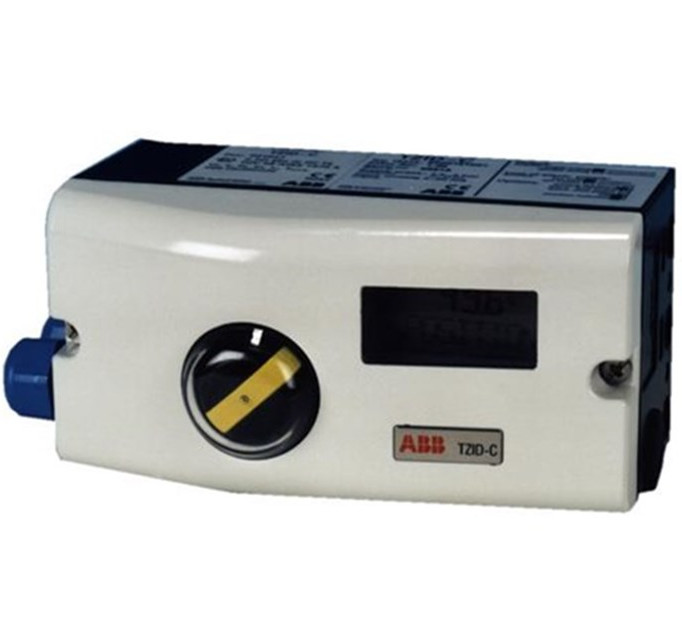

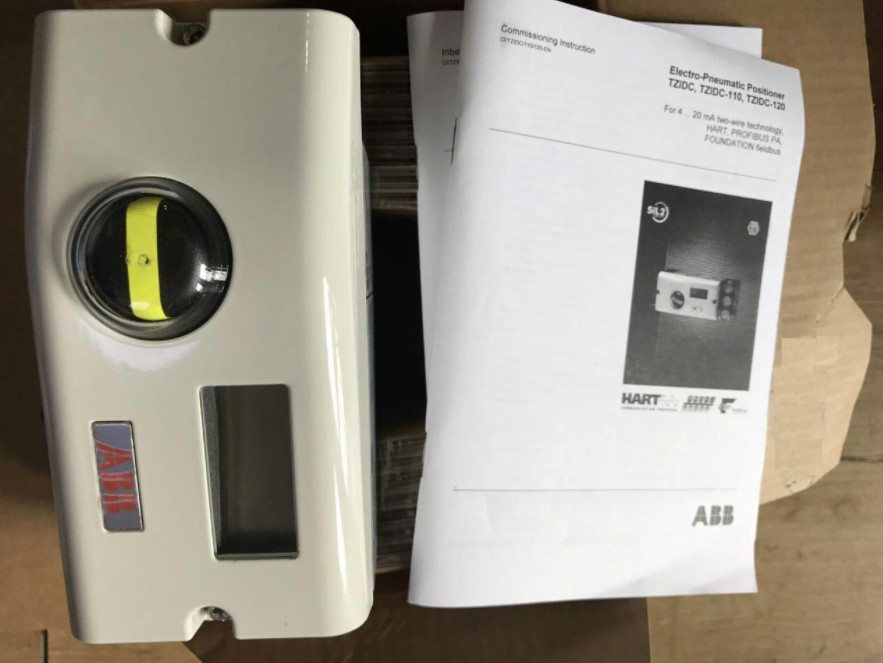

Elektropneumatisches Stellwerk V18345-1010421001 ABB TZIDC

V18345 - TZIDC

Elektropneumatisches Stellwerk, intelligent, konfigurierbar, mit indicato

und Bedienungsfeld

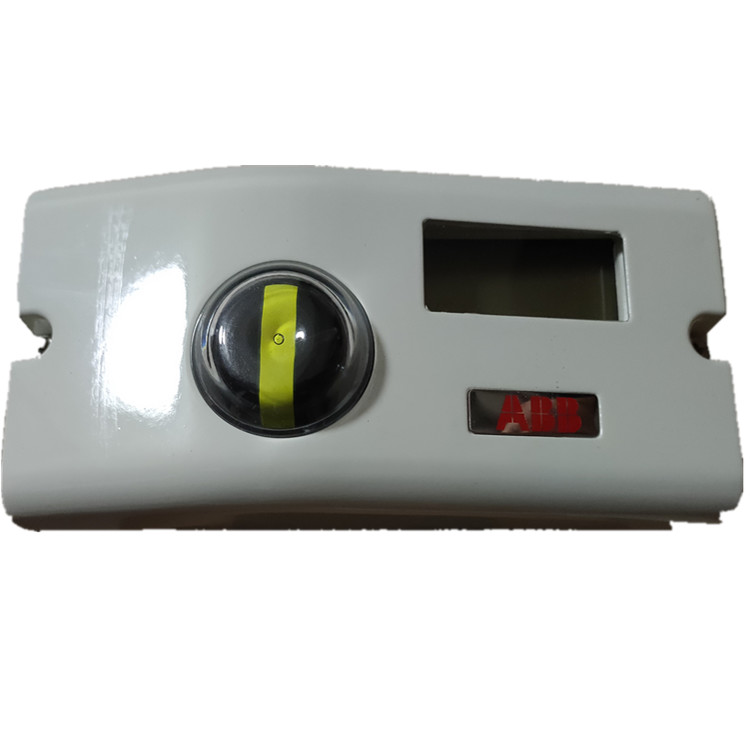

Fall gemacht von Aluminium, lackiert, mit mechanischem Stellungsanzeiger,

für die Befestigung zu den Linear-Verstellgeräten von ACC. LÄRM/Iec 534/NAMUR oder zum Dienstturnus

Auslöser-ACC. VDI/VDE 3845

Input 4… 20 MA, Zweidraht, mit Verbindungsstückstecker für LKS-Adapter und F

Modul für HIRSCH-Kommunikation, FM/CSA, das fungierende Doppelte, verlassen Frost,

Kabel: Faden 1/2-14 NPT, Luftrohr: Faden 1/4-18 NPT, Einsteckmodul

für analoges Positionsfeedback Signalstrecke 4… 20 MA, Zweidraht,

Ohne optionale mechanische Ausrüstung für Digital-Positions-Feedback, Standar

Entwurf

• V18345: TZIDC = intelligent, konfigurierbar mit Indikator- und Bedienungsfeld

• Fall/Montage: 1 = Argument gemacht von Aluminium, lackiert, Schutz IP 65 (NEMA 4X) für die Befestigung zu den Linear-Verstellgeräten von ACC. zu DIN/IEC 534/NAMUR oder zu Schwenkeinheits-ACC. zu VDI/VDE 3845 auch bereit zur integralen Montage

• Input/DFV-Anschluss: 1 = gab 4… 20 MA ein, Zweidraht mit Verbindungsstückstecker für LKS-Adapter

• Explosionsschutz: 0 = außen

• Ertrag/sichere Position (im Falle des Stromausfalls der elektrischen Leistung): 4 = doppeltes Fungieren, ausfallsicher

• Verbindungen: 2 = Kabel: Faden 1/2-14 NPT, Luftrohr: Faden 1/4-18 NPT

• Wahlmodule für analoges oder digitales Positionsfeedback: 1 = analoges Positionsfeedback des Einsteckmoduls (Zeichen. Strecke 4… 20 MA)

• Optionale mechanische Ausrüstung für digitales Positionsfeedback: 0 = außen

• Entwurf (Lack/Kodierung): 1 = Standard

• Ausgangssignal (Zweidrahttechnologie) Anzeigebereich: 4… 20 MA

• Digital-Input: Steuerspannung 0… Schaltungszustand „0" 11… 30 V DCs 5 V DCs logischer logischer Schaltungszustand „1"

• Digitalergebnis (Steuerstromkreis zum LÄRM 19234/NAMUR) Versorgungsspannung: 5… 11 V-DC

• Versorgungsdruck: Stange 1,4… 6 (20… 90 P/in)

• Luftverbrauch: < 0="">

• Unterkunft des Materials/der Schutze: Aluminium, Schutzklasse IP 65/NEMA 4X

• /Auf tauchen, Farbe: Elektrostatischer eintauchender Lack mit Epoxidharz, verhärtete sich. Fall lackierte Schwarzes, RAL 9005, Matt und brachte Abdeckung Pantone 420 unter.

• Pneumatische Verbindungen: Faden G 1/4 oder 1/4-18 NPT
