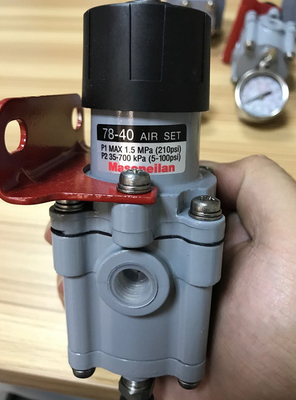

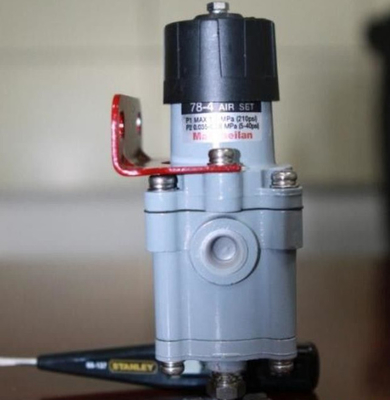

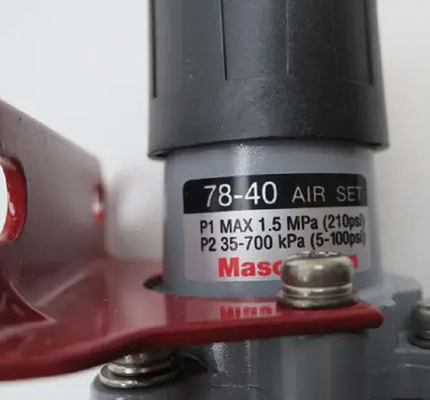

Ursprüngliche Filter-Regler-Druck-Strecke 5 Masoneilan 78-40 - 100psi

Filter-Regler-Druck-Strecke 5-100psi Masoneilan 78-40

Die Druckregler mit 78 Reihen sind kompakte, leichte, leistungsstarke Druckminderventile. Sie werden hauptsächlich für das Liefern einer stabilen Quelle der Luft an prozesskontrollierte Ausrüstung wie gegenwärtiges zu den pneumatischen Wandlern und zu den Regelventilstellwerken benutzt

Prinzip der Operation

Rotation des Druckeinstellungsgriffs drückt den Streckenfrühling gegen die Membranplatte zusammen und öffnet das Hauptversorgungsventil. Während der Ausgangsdruck sich erhöht, fließt er das Saugapparat und die Taten auf der unteren Seite der Membran durch und veranlaßt es, sich aufwärts zu bewegen, bis er die Kraft des Streckenfrühlinges balanciert. Diese ausgeglichene Bedingung behält Druck der konstanten Leistung, mit Angebotsänderungen Druck und Ertraglast bei. Wenn der Ausgangsdruck über den gesetzten Druck steigt, öffnet das Sicherheitsventil und blutet den Überdruck zur Atmosphäre. Schmutz oder anderer Fremdkörper Häuschen unter der Einlassdichtung mit dem Ergebnis des erhöhten Ausgangsdrucks wenn, veranlaßt der zusätzliche Druck, der auf der Membran ausgeübt wird, das Sicherheitsventil sich zu öffnen und entlastet den Luftüberschuß durch die Entlastungsdichtungs- und -frühlingsfallentlüftung zur Atmosphäre.
