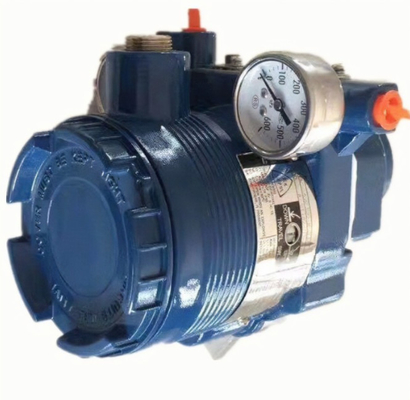

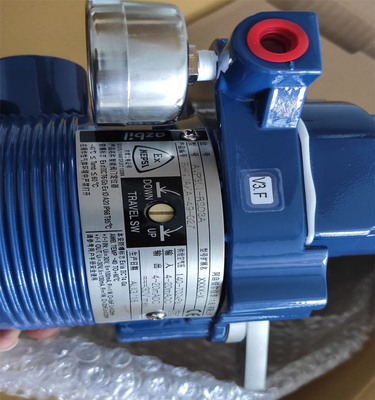

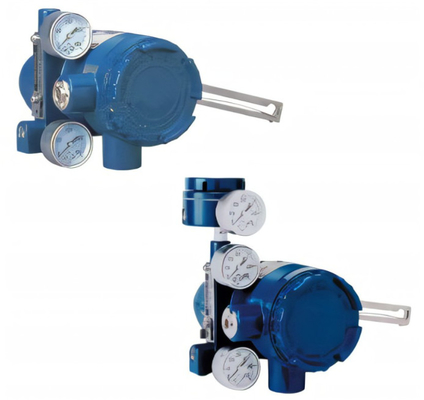

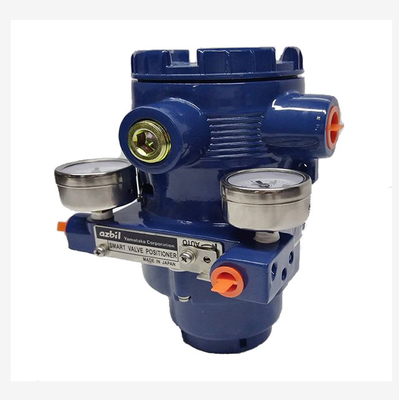

Japan Yamatake-Ventilpositionierer

Produktbeschreibung

Die 300er Serie empfängt ein Gleichstromsignal von Steuergeräten und steuert Pneumatikventile.Zusätzlich zu dieser grundlegenden Funktion verfügt die 300er Serie über Kommunikationsfunktionen, ein automatisches Konfigurationsprogramm,Dies wird die Produktivität und Effizienz des Betriebs der Anlage erheblich erhöhen..Das Modell AVP301 verfügt über eine Ventil-Reise-Senderfunktion, die ein Gleichstromsignal von 4 bis 20 mA überträgt.Das Modell AVP302 hat ein HART-Kommunikationsprotokoll.

Spezifikation

Yamatake-Ventilpositionierer wBetriebsprinzip:
Yamatake Ventil Positioner ist das wichtigste Steuerventil Zubehör, es wird die Verschiebung Rückkopplungssignal als die Eingangssignale zu stoppen, wie in der Steuereinrichtung Ausgangssignal gesetzt, im Vergleich,wenn es Abweichungen gibt, die Veränderung des Ausgangssignals zum Aktor, die Aktorbewegung, der Ventilstamm wird zwischen der Verschiebung und dem Ausgangssignal des Steuerers in entsprechende Beziehung gebracht.Die Ventilpositionierung besteht aus einem Rückkopplungssystem mit Stammverschiebung als Messsignal und Steuerungsausgang als Einstellsignal.Die Steuerungsvariable des Steuerungssystems ist das Ausgangssignal des Ventilpositionierers an den Aktoren.

1 Es wird für das wichtige Regelsystem mit hohen Qualitätsanforderungen zur Verbesserung der Positionierungsgenauigkeit und Zuverlässigkeit des Regelventils verwendet.
2 für beide Enden der Ventildruckdifferenz (4p> 1MPa).Die Ausgangskraft des Aktoren wird durch Erhöhung des Drucks der Gasquelle erhöht, um die unausgewogene Kraft der Flüssigkeit auf der Spule zu überwinden und den Schlagfehler zu reduzieren.
3 wenn das Medium auf hohe Temperatur, hohen Druck, niedrige Temperatur, giftig, brennbar, explosionsgefährdet eingestellt wird, wird die Verpackung oft sehr fest gedrückt, um ein Leck von außen zu verhindern,also ist die Reibung zwischen Stamm und Verpackung groß, kann der Positionierer die Zeitverzögerung überwinden.
Wenn das Medium auf eine viskose Flüssigkeit oder auf feste Suspensionsstoffe eingestellt ist, kann der Positionierer den Widerstand des Mediums gegen die Stammbewegung überwinden.
5 für ein Steuerventil mit großem Durchmesser (Dg> 100 mm) zur Erhöhung des Ausgangsantriebs des Aktoren.
Wenn der Abstand zwischen Regler und Aktor mehr als 60 m beträgt, kann der Positionierer die Übertragungsverzögerung des Steuersignals überwinden und die Reaktionsgeschwindigkeit des Ventils verbessern.
7 zur Verbesserung der Meteoreigenschaften des Regelventils.
8 wenn ein Regler zwei Aktoren steuert, um die Reichweitenregelung zu implementieren, können zwei Positionierer verwendet werden, um niedrige Eingangssignale bzw. hohe Eingangssignale zu akzeptieren, dann eine Aktoren-Low-Range-Aktion,die andere Erhöhungsmaßnahme, die eine Bereichsregelung darstellt.
