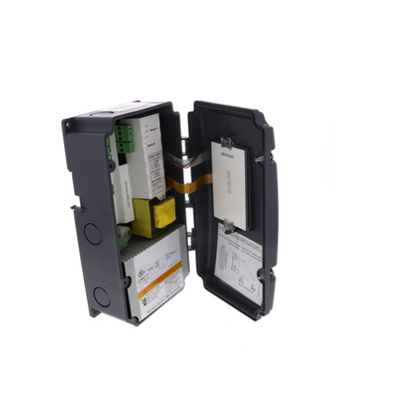

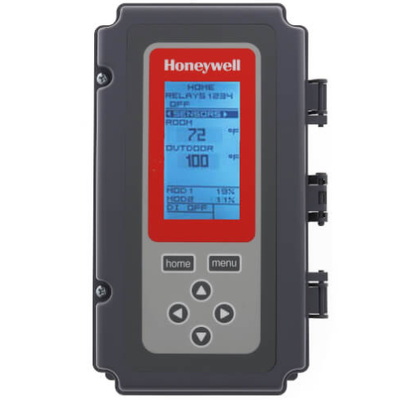

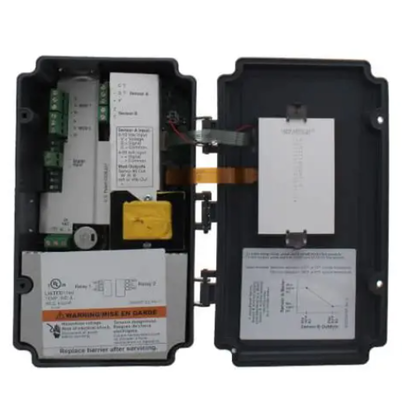

Neuer originaler elektronischer Temperaturregler T775B2016 mit 24, 120 oder 240 VAC Stromversorgung und einem Betriebstemperaturbereich von -40 °F bis 140 °F, feldmontierbar in jeder Ausrichtung

Leistung: 24, 120 oder 240 Vac; 50/60 Hz Für jede Stromquelle ist eine separate Erdung erforderlich. Stromverbrauch: • 8 VA maximal bei 60 Hz • 10 VA maximal bei 50 Hz Betriebs- und Lagertemperatur Umgebungseinstufung: • -40°F bis 125°F (-40°C bis 52°C) bei 50 Hz • -40°F bis 140°F (-40°C bis 60°C) bei 60 Hz Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Abmessungen: siehe Abb. 1 auf Seite 4. Alle T775-Regler können in beliebiger Ausrichtung auf einer Platte oder Wand montiert werden. Digitaler Eingang (DI): 18 Vdc und 3,5 mA (zur Auswahl eines externen Kontakts) Digitaler Ausgang (DO) Alarm (nur T775P): • Wechselstrom (AC): — 30 Vac RMS; 1,5 A Dauerstrom, 3 A Einschaltstrom P.F. 0,45 NC — 20 Vac RMS; 100 mA Mindestlast an NO- und NC-Kontakten • Gleichstrom (DC): 1 mA bei 100 mV DC Mindestlast HINWEIS: Bei Anwendungen, die ein Goldkontakt-Signalrelais erfordern, kann ein externes Signalrelais oder ein zusätzlicher Lastwiderstand für den digitalen Ausgang erforderlich sein. Relaiskontakt-Ausgangsbewertungen (N.O. und N.C.): • 1/2 PS; 9,8 AFL, 58,8 ALR bei 120 Vac • 1/2 PS; 4,9 AFL, 29,4 ALR bei 240 Vac • 125 VA Pilotlast bei 120/240 Vac • 10A bei 24 Vac (ohmsche Last) Modulierende Ausgänge: • 0-10 Vdc; treibt mindestens 2.000 Ohm • 2-10 Vdc; treibt mindestens 2.000 Ohm • 4-20 mA; treibt maximal 600 Ohm • Elektronische Serie 90; erfordert einen 340-Ohm-Widerstand (im Lieferumfang enthalten) über die Klemmen R und W • Schwimmende gemessene Temperaturgrenzen (angezeigt): • Minimum -60°F (-51°C) • Maximum 270°F (132°C)
