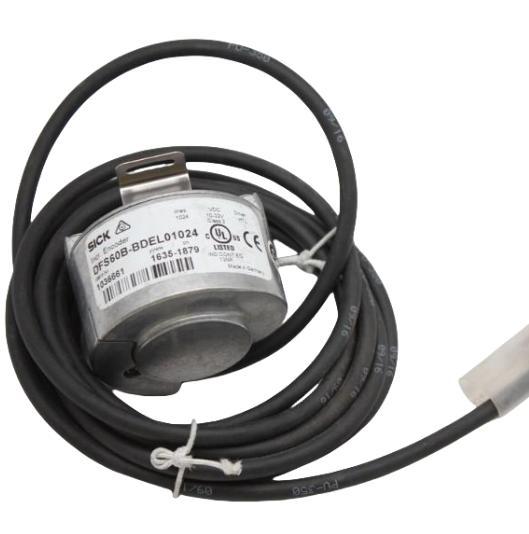

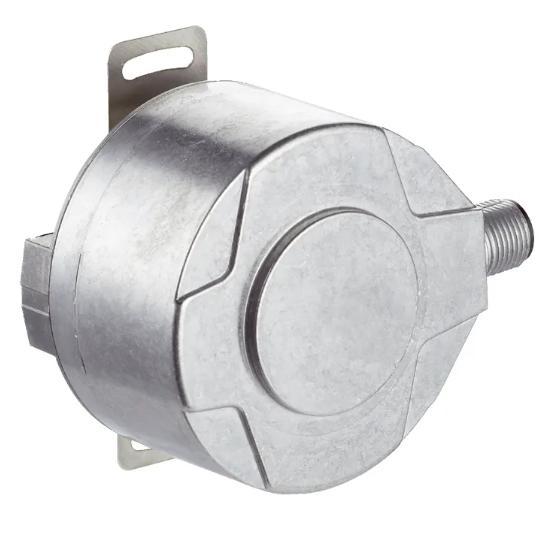

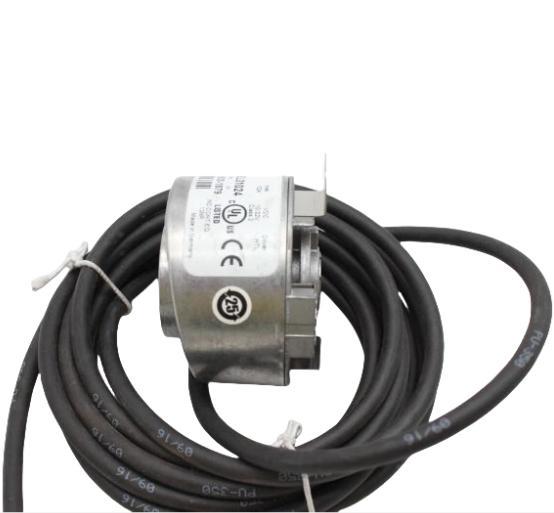

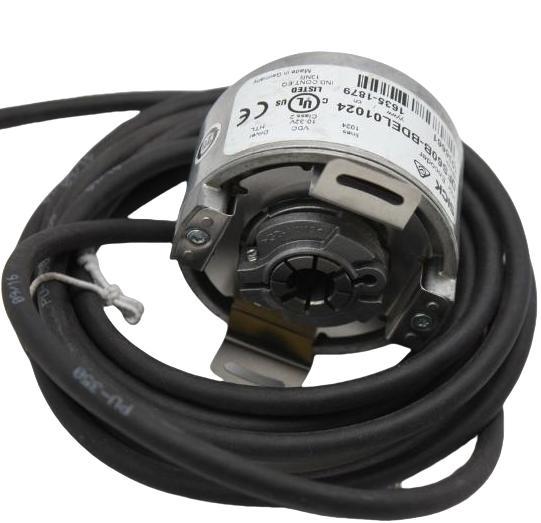

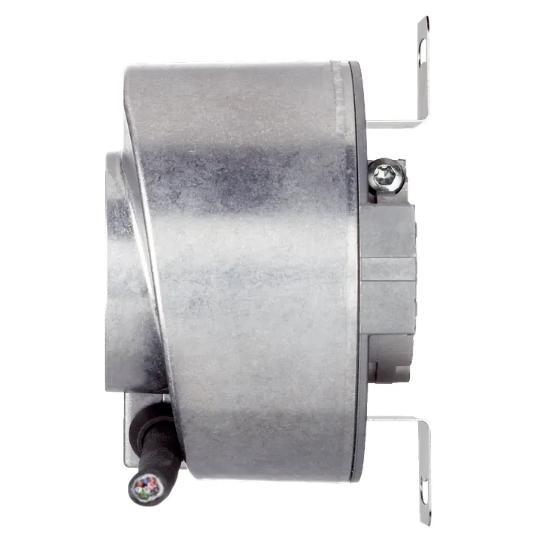

Der Sick DFS60B-BDEL01024 INCREMENTAL ENCODER

  • Sick DFS60B-BDEL01024 INCREMENTAL ENCODER
  • Sick DFS60B-BDEL01024 INCREMENTAL ENCODER
  • Sick DFS60B-BDEL01024 INCREMENTAL ENCODER
  • Sick DFS60B-BDEL01024 INCREMENTAL ENCODER
  • Sick DFS60B-BDEL01024 INCREMENTAL ENCODER
  • Sick DFS60B-BDEL01024 INCREMENTAL ENCODER
Herkunftsort Deutschland
Markenname Sick
Zertifizierung CCC,CE
Modellnummer DFS60B-BDEL01024
Min Bestellmenge 1
Preis $270
Verpackung Informationen Originalverpackung
Lieferzeit 5-8 Werktage
Zahlungsbedingungen L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit 1000 Stück/Monate
Produktdetails
Anzahl der Signalkanäle 6-Channel Initialisierungszeit 40 ms
Ausgangsfrequenz ≤ 600 kHz Versorgungsspannung 10... 32 V
Hervorheben

Sick DFS60B Inkrementalgeber

,

Differenzdruckmessgerät-Encoder

,

Inkrementalgeber mit Garantie
Hinterlass eine Nachricht
Produkt-Beschreibung
1. Hochpräzise Messleistung
  • Auflösung: Feste 1024 Impulse pro Umdrehung, 90° elektrische Phasenverschiebung zwischen Kanal A und B zur Richtungserkennung. SICK
  • Extrem geringer Winkelfehler: Maximale Gesamtabweichung ±0,05°, Impulsbreitenabweichung ±0,008°, sorgt für stabile PositionierungsgenauigkeitSICK
  • Eingebautes einzelnes Nullreferenz-Z-Signal; Nullimpulsbreite programmierbar (90°/180°/270°) für flexible Referenzierungslogik
  • Maximale Ausgangsfrequenz bis zu 600 kHz, unterstützt schnelles Bewegungsfeedback
  • Bidirektionale Rotationserkennung über A/B-Quadratursignale
2. Flexible programmierbare elektrische Schnittstelle
  • Universeller Dual-Signalausgang: Programmierbarer TTL (RS-422) / HTL-Push-Pull ohne Hardware-Austausch
  • Großer Versorgungsspannungsbereich: 4,5 VDC ~ 32 VDC, kompatibel mit SPS-, Servoantriebs- und Motion-Controller-Stromversorgungssystemen
  • Vollständiger Schaltungsschutz: Verpolungsschutz, Kanalkurzschlussschutz (toleriert Kurzschlüsse bis zu 30 Sekunden) SICK
  • 6 Signalkanäle (A, /A, B, /B, Z, /Z) für differenzielle, rauschresistente Übertragung
  • Maximaler Laststrom pro Kanal: 30 mA, stabile Signalübertragung über große Entfernungen

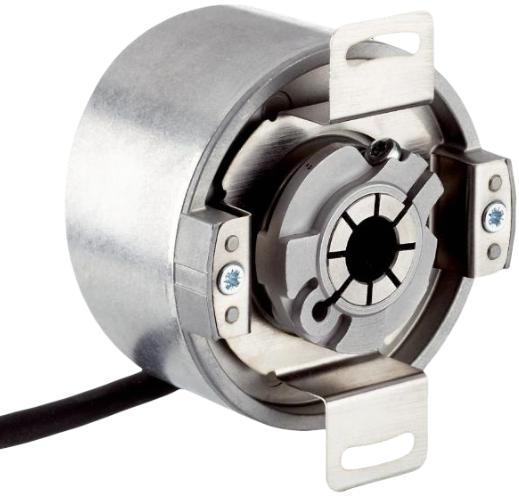

3. Robustes mechanisches Design (Typ mit blinder Hohlwelle)
  • Gehäusedurchmesser: 60 mm, Gehäuse aus Aluminiumdruckguss, geringes Gewicht nur ~0,2 kg
  • Aufsteckhohlwellenkonstruktion, 12 mm Innenwellendurchmesser mit vorderer Spannzange, einfache Montage auf Motorwellen ohne WellenverlängerungSICK
  • Edelstahlwelle, niedriges Anlaufdrehmoment (0,8 Ncm) und Laufdrehmoment (0,6 Ncm), reduziert Motorlastverluste
  • Hervorragende Wellenversatztoleranz: Statisch radial ±0,3 mm / axial ±0,5 mm; dynamisch radial ±0,1 mm / axial ±0,2 mm, passt sich geringfügigen Wellenversatz an
  • Maximale Dauerbetriebsgeschwindigkeit: 6.000 U/min; Winkelbeschleunigung bis zu 500.000 rad/s² für schnelle dynamische Bewegungen
  • Extra lange Lagerlebensdauer: 3,6*10¹⁰ Umdrehungen, verringert die Austauschhäufigkeit
4. Widerstandsfähigkeit gegen raue Umgebungen
  • Schutzart des Gehäuses: IP65 sowohl für die Wellenseite als auch für die Steckerseite mit passendem Kabelstecker, staub- und spritzwassergeschütztSICK
  • Breiter Arbeitstemperaturbereich: -40 °C bis +100 °C, geeignet für Kühlräume, Heizöfen und Außengeräte
  • Hervorragende Anti-Vibrations- und Anti-Schock-Fähigkeit: Vibrationsfestigkeit: 30 g, 10 Hz–2.000 Hz Schockfestigkeit: 70 g, 6 ms (gemäß EN 60068-2-27)SICK
  • EMV-konform mit EN 61000-6-2 / EN 61000-6-4, hohe Immunität gegen industrielle elektromagnetische Störungen
  • Verträgt 90 % relative Luftfeuchtigkeit (nicht kondensierend)
5. Flexible Installation und Verbindung
  • Radial / axial drehbarer Kabelabgang, kein scharfes Abknicken des Kabels beim Verdrahten, spart Bauraum
  • Mehrere passende Kabelanschlüsse optional, bequeme Verkabelung vor Ort
  • Kompakte Gesamtabmessungen, geeignet für begrenzten Einbauraum an Motoren, Förderbändern und Werkzeugmaschinen
  • Das Hohlwellendesign der vorderen Klemme ermöglicht eine schnelle Montage und Demontage ohne zusätzliche Kupplungsteile
6. Vorteile von geringem Wartungsaufwand und langer Lebensdauer
  1. Berührungsloses optisches Abtastprinzip, kein mechanischer Verschleiß im Encoderkern
  2. Der programmierbare Signalausgang vereinheitlicht das Ersatzteilmodell und reduziert die Lagerkosten
  3. Der integrierte umfassende elektronische Schutz verhindert ein Durchbrennen des Schaltkreises aufgrund von Fehlern bei der Feldverkabelung
  4. Hohe mechanische Stoß-/Vibrationsfestigkeit minimiert die Ausfallrate bei vibrierenden Geräten wie Druck- und Verpackungsmaschinen
  5. Die lange Lagerlebensdauer verlängert die Dauerbetriebszeit der Ausrüstung
7. Typische industrielle Anwendungen
  • Drehzahl- und Positionsrückmeldung des Servomotors
  • Drucken, Verpacken, Längenzählung von Textilmaschinen
  • Überwachung und Positionierung der Förderbandgeschwindigkeit
  • Messung der Hilfsachse von CNC-Werkzeugmaschinen
  • Bewegungssteuerung für Logistik-Hebe- und Handhabungsgeräte
