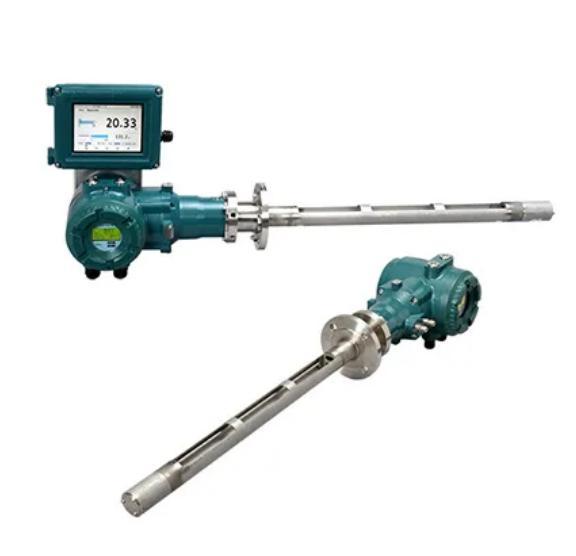

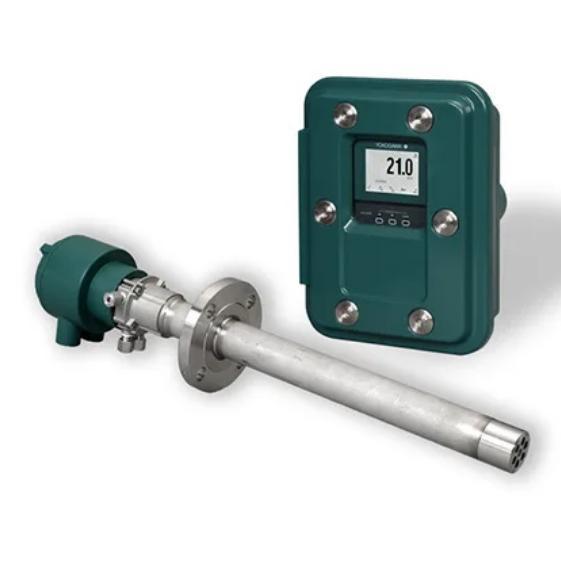

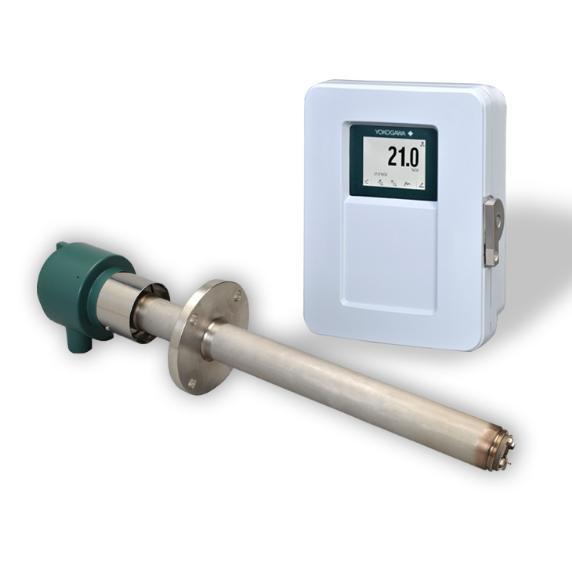

Yokogawa ZR22G Zirkonia-Sauerstoff-/Feuchtigkeitsanalysator

• Kein komplexes Gasprobenahmesystem erforderlich; Führen Sie die Sonde direkt in den Kanal/Ofen ein, um kontinuierlich heißes Rauchgas zu messen.
• Das Sensorprinzip einer festen Zirkonoxidzelle unterstützt zwei Messmodi: Sauerstoffkonzentration und Hochtemperatur-Dampffeuchtigkeit.
• Ultraschnelle Reaktion: 90 %-Wert innerhalb von 5 Sekunden erreicht, ideal für Echtzeit-Verbrennungsregelung im geschlossenen RegelkreisYokogawa E....
• Großer Messbereich:
  • O₂: 0,01 ~ 100 Vol.-%
  • H₂O-Dampf: 0 ~ 100 Vol.-%
  • Mischungsverhältnis: 0 ~ 1.000 kg/kgYokogawa E...

• Standardsonde: 0 ~ 700 °C Prozessgas
• Optionaler Hochtemperaturadapter ZR22P: Erweiterung des Messbereichs auf bis zu 1800 °C (SiC-Röhrenoption für extrem hohe Temperaturen)Webmaterial...

• Standardbereich: -5 ~ +20 kPa
• Optionales Druckkompensationsmodul für -0,725 ~ +36,3 psi schwankender Ofendruck, Bahnmaterial...

• Umgebungstemperatur der Sonde: -20 bis +150 °C
• Medienberührte Materialien: Edelstahl SUS316, Zirkonoxid-Keramikkern
• Mehrere Einbaulängen verfügbar: 0,15 m / 0,4 m / 0,7 m / 1,0 m bis 5,4 m, anpassbare Flanschanschlüsse
• Drei Referenzluftversorgungsmodi: natürliche Konvektion, trockene Instrumentenluft, druckkompensierte LuftversorgungWeb-Material...

• Sauerstoffgenauigkeit: ±3 % FS für 0–25 Vol.-% O₂; ±5 % FS für 0–100 Vol.-% O₂
• Feuchtigkeitsgenauigkeit: ±2 Vol.-% H₂O unter stabilem Druck; ±3 Vol.-% bei einer Schwankung von ±2 kPa
• Geringe Drift: Nullpunkt- und Bereichsdrift ≤ ±2 % FS pro Monat für Sauerstoff
• Wiederholgenauigkeit ≤ ±0,5 % FS für niedrigen Sauerstoffbereich (0–5 Vol.-%) Yokogawa E...
• Das eingebaute Heizmodul stabilisiert die Temperatur der Zirkonoxidzelle automatisch und eliminiert Messabweichungen beim Kaltstart (20 Minuten Aufwärmzeit). Yokogawa E...

• Abnehmbare Zirkonoxid-Sensorzelle + Heizeinheit: vor Ort austauschbar, ohne dass die gesamte Sonde aus der Rohrleitung entfernt werden muss, wodurch Ausfallzeiten und Wartungskosten erheblich reduziert werden. Yokogawa E...
• Optionale Blowback-T-Struktur zur Beseitigung von Staub-, Asche- und Teeransammlungen an der Sondenspitze und zur Verlängerung der Lebensdauer in staubigen Rauchgasen
• Von vorne zugänglicher Kalibriergaseinlass für Null-/Kalibriergaskalibrierung ohne Demontage
• Drehbares Flanschgehäuse, flexible Einbauausrichtung für enge Industrieräume

In Verbindung mit dem ZR402G/ZR802G-Konverter stehen umfassende Signalausgabeoptionen zur Verfügung:

• Zwei isolierte 4–20-mA-Analogausgänge (maximale Last 550 Ω)
• Digitale Kommunikationsprotokolle: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Mehrkanal-Relaiskontakte: konfigurierbar für Alarm bei hohem/niedrigem O₂-Gehalt, Wartungsalarm, Kalibrierungsstatus, Blowback-Trigger, FehlerdiagnosesignalWeb-Material...

Kontinuierliche Echtzeitüberwachung des Sondenzustands:

1. Warnung vor Alterung und Verschlechterung der Zirkoniumoxid-Zellimpedanz
2. Erkennung einer abnormalen Temperatur des Heizgeräts
3. Alarm wegen Druckmangel in der Referenzluftversorgung
4. Frühzeitige Erinnerung an Sondenoberflächenverschmutzung/Ascheblockade
5. Vollständiges Fehlerprotokoll wird im Konverter gespeichert, um eine nachvollziehbare Fehlerbehebung zu ermöglichen

• Vorausschauende Wartungserinnerung reduziert unnötige Offline-InspektionshäufigkeitYokogawa E...

• Standard ZR22G: allgemeiner industrieller IP66-Schutz
• Explosionsgeschützte Variante ZR22S verfügbar, zertifiziert nach ATEX, FM, CSA, IECEx für gefährliche Verbrennungszonen der Klasse I, Div. 1
• Konform mit der Sicherheitsnorm IEC61010, RoHS-zertifiziert

1. Kraftwerkskessel, Abgassauerstoffregelung von Müllverbrennungsanlagen zur Energieeinsparung und NOx-Reduzierung
2. Überwachung der sauerstoffarmen Brennatmosphäre in Stahl- und Keramiköfen
3. Petrochemischer Ofen, Optimierung der Verbrennung von Heizöfen
4. Hochtemperatur-Trockenofen-Feuchtigkeitskontrolle für Zellstoff und Papier, Lebensmittel und Textilien
5. Industrielle Wärmebehandlung, Erkennung der Atmosphäre von Wärmebehandlungsöfen

1. Wegfall des Probenahmesystems: keine Wartung von Kühler, Filter, Pumpe und regelmäßiger Probenahmeleitung
2. Der modular austauschbare Sensor reduziert die Ersatzteilkosten
3. Das Blowback-Zubehör verlängert die Lebensdauer der Sonde in staubigen Gasen
4. Eine präzise Sauerstoffregelung verbessert die Verbrennungseffizienz, senkt den Kraftstoffverbrauch und senkt die Schadstoffemissionen im Abgas
