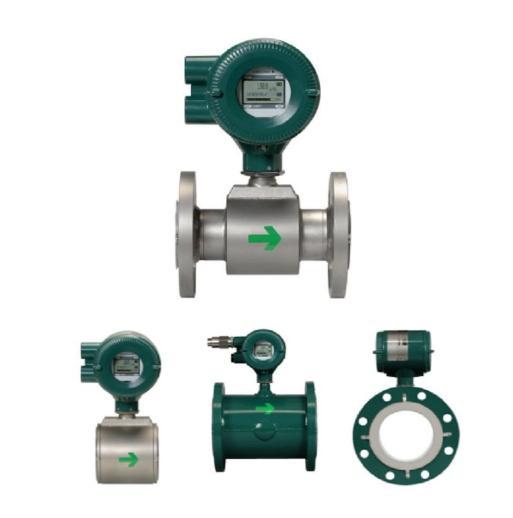

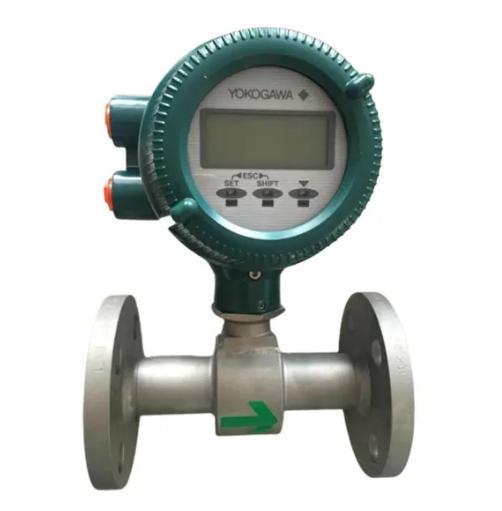

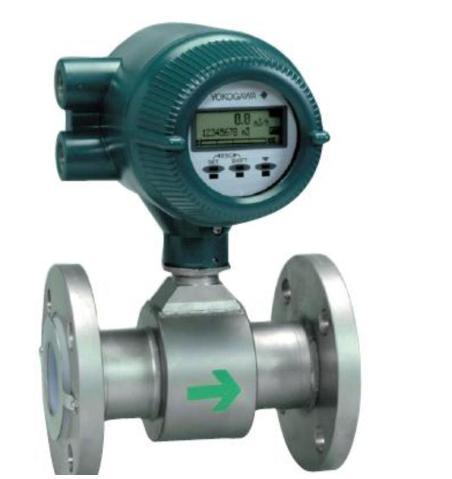

Yokogawa AXF025 Elektromagnetischer Durchflussmesser

• Standardmäßige Zweifrequenzanregung als Basiskonfiguration, die eine stabile Niederfrequenz und eine Anti-Rausch-Hochfrequenz kombiniert, um Schlammströmungsgeräusche, Nulldrift und pulsierende Strömungsstörungen zu unterdrücken. Yokogawa E....
• OptionalVerbesserte Zweifrequenzanregung (HF2)Für schwere Schlämme und Medien mit geringer Leitfähigkeit bietet es eine schnellere Reaktion und eine äußerst stabile Messung.
• Unterstützt Flüssigkeiten mit minimaler Leitfähigkeit bis zu1 μS/cm, geeignet für reines Wasser, verdünnte Chemikalien und Flüssigkeiten mit niedrigem Ionengehalt.
• Bidirektionale Durchflussmessung mit unabhängigem Vorwärts-/Rückwärts-Zähler.

• Standardgenauigkeit: ±0,35 % der gemessenen Durchflussrate
• Hochpräzise optionale Kalibrierung: ±0,2 % des Messwerts
• Wiederholgenauigkeit ≤ ±0,05 %
• Maximale Impulsausgangsgeschwindigkeit bis zu 10.000 PPS, ideal für die Chargensteuerung und die Summierung kleiner Durchflussmengen.
• Rohrdesign mit vollem Durchgang, kein Druckverlust, keine internen beweglichen Teile.

AXF025 DN25 Mechanische Anpassung

• Nenngröße: DN25 (1 Zoll)
• Liner-Optionen: PFA-Fluorkohlenstoff, Hartgummi, Polyurethan-Gummi
• Elektrodenmaterialien: 316L SS, Hastelloy C, Tantal; optionales austauschbares Elektrodenmodul für einfache Reinigung und Austausch vor OrtYokogawa E...
• Prozessanschlüsse: HF-Flansch, Wafer, Sanitär-Tri-Clamp / DIN / SMS-Klemme für Lebensmittel und Pharma

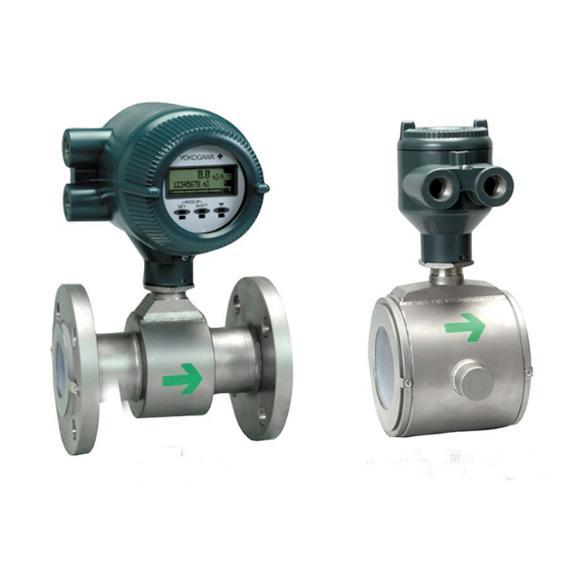

• Zwei Installationsarten: Integrierter Sender + geteilter Sensor-Ferntyp (maximale Kabellänge 200 m)

Funktion zur Diagnose der Elektrodenhaftung

Überwachen Sie die Isolationsimpedanz der Elektrode in Echtzeit, um Ablagerungen, Sedimente und Ölbeschichtungen zu erkennen, einen Wartungsalarm im Voraus auszulösen und ungeplante Abschaltungen zu vermeiden. Yokogawa E....

Benutzerfreundliche Wartbarkeit

1. Austauschbare Elektrodenbaugruppe: Zum Reinigen muss nicht das gesamte Durchflussrohr aus der Rohrleitung entfernt werden.
2. Drehbarer Konverter-Klemmenkasten: Der Verdrahtungsanschluss kann um 360° gedreht werden, um sich an die Feldkabelrichtung anzupassen, was den Verdrahtungsaufbau vereinfacht.
3. Infrarot-Bedientasten: Vollständige Parametereinstellung ohne Öffnen der explosionsgeschützten Abdeckung, Beibehaltung der Dichtungsintegrität.
4. Eingebauter Fehlerprotokollspeicher, der die Fehlerursache und empfohlene Fehlerbehebungsschritte deutlich auf dem LCD-Bildschirm anzeigt. Yokogawa E....

Standardsignalschnittstellen

• 4–20 mA Analogausgang (isoliert)
• Hochgeschwindigkeits-Impuls-/Frequenzausgang zur Summierung
• 1 Trockenkontakt-Statuseingang
• Mehrkanaliger digitaler Alarmausgang

Optionale industrielle Kommunikation

• HART 7 / BRAIN-Protokoll
• PROFIBUS PA
• FOUNDATION Fieldbus (Multi-Drop-Verkabelung reduziert Kabelkosten) Vollständig kompatibel mit DCS, SPS, Batch-SteuerungssystemenYCA Store.

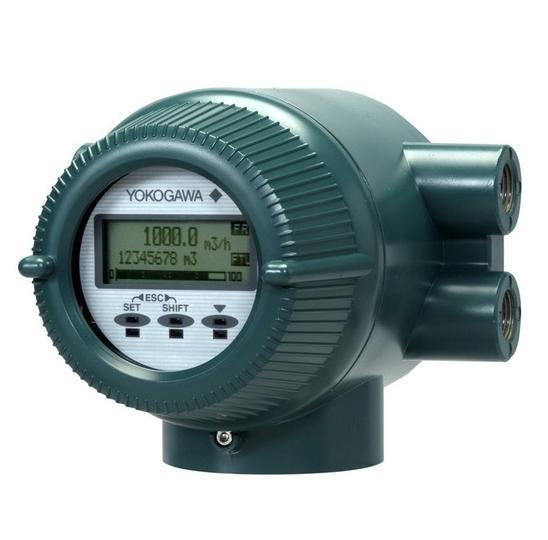

• Großes, hintergrundbeleuchtetes Vollpunktmatrix-LCD (132 x 32 Punkte), mehrzeiliges Display (1–3 Zeilen einstellbar)
• Gleichzeitige Anzeige des momentanen Durchflusses, des prozentualen Durchflusses, der kumulativen Gesamtmenge, der Leitfähigkeit und des Alarmcodes
• Automatische alternative Anzeige für Fehleralarm + Tipps zur Fehlerbehebung, mehrsprachige Unterstützung, einschließlich Englisch
• Erinnerung durch blinkende Hintergrundbeleuchtung, wenn ein abnormaler Status auftrittYokogawa E....

• Gehäuseschutz: IP66 / IP67 staub- und wasserdicht
• Globale Zertifizierungen für explosionsgefährdete Bereiche: ATEX Ex db e ia IIC T6, FM Class I Div 1, CSA, IECEx
• Umgebungstemperaturbereich: -40 °C ~ +60 °C
• Mittlerer Temperaturbereich: PFA-Auskleidung -20 ~ +130 °C; Gummiauskleidung bis 80°C
• Stromversorgungsoptionen: 100–240 VAC, 24 VAC/DC, 100–120 VDCweb-material....

Geeignet für alle leitfähigen Flüssigkeitsleitungen mit kleinem Durchmesser:

• Wasseraufbereitung, Reinwasser und Abwasser
• Chemische Säure/Laugen, korrosive Medien geringer Konzentration
• Lebensmittel-, Getränke- und pharmazeutischer Hygieneprozess
• Feiner Schlammabbau, kleine Abzweigrohre des Zellstoffs
• Messung der Heiz- und Kühlenergie

1. Keine häufige Nullpunktkalibrierung aufgrund des stabilen Zweifrequenz-Nullpunkts
2. Eine Frühwarndiagnose reduziert die Häufigkeit von Offline-Inspektionen
3. Austauschbare Elektroden senken die Kosten für Demontage und Rohrleitungsbau
4. Verschleißfreies Messprinzip, lange Lebensdauer ohne regelmäßigen Ersatzteilaustausch
5. Die flexible Kommunikation reduziert den Aufwand für die Feldverkabelung und den Engineering-Aufwand
