1. Kernmesstechnik und Genauigkeit
Proprietäre Zweifrequenz-Erregung (exklusiv bei Yokogawa)
- Kombiniert Niederfrequenzanregung für hervorragende Nullpunktstabilität und Hochfrequenzanregung für starke Anti-Rausch-Fähigkeit und schnelle Reaktion. Yokogawa E....
- Beseitigt Strömungsgeräuschstörungen durch hochkonzentrierte Aufschlämmungen, Flüssigkeiten mit geringer Leitfähigkeit und pulsierende Strömungen.
Höchste Messpräzision
- Grundgenauigkeit:±0,15 % der gemessenen Durchflussrate(optimaler Kalibrierungsbereich); Standard ±0,3 % FS
- Wiederholgenauigkeit ≤ ±0,05 %
- Unterstützt bidirektionale Durchflussmessung mit Vorwärts-/Rückwärts-Summierer
Modellspezifische Größenspezifikation (AXG050 DN50)
- Nenndurchmesser: DN50 (2 Zoll)
- Liner-Optionen: Hochreines PFA / Vollkeramikrohr
- Auswahl an Materialien für mehrere Elektroden: 316L SS, Hastelloy, Tantal, Platin-Iridium, Wolframkarbid für stark korrosive/abrasive MedienYCA Store

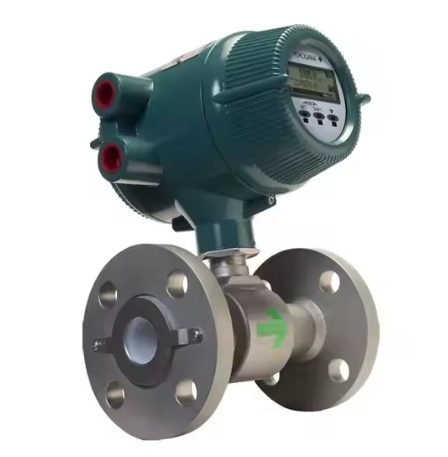

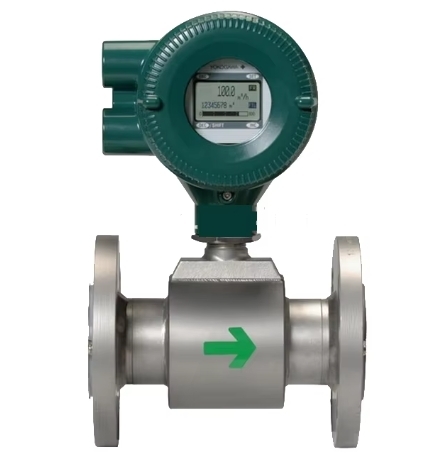

- Prozessanschlüsse: ASME Class150/300-Flansch, Wafer, Tri-Clamp-Sanitäranschlüsse
2. Total Insight (TI) Intelligente Diagnose und Selbstverifizierung
Vollständige Selbstverifizierung an Bord (keine Rohrentfernung erforderlich)
Vollständige Überprüfung des Zählerzustands ohne Demontage von der Rohrleitung:
- Diagnose von Elektrodenhaftung und Isolationsverschlechterung
- Echtzeitüberwachung der Flüssigkeitsleitfähigkeit und des Strömungsgeräuschs
- Erregerspulen-, Verdrahtungskabel- und Stromkreisfehlererkennung
- Speicherung historischer Fehlerprotokolle für vorausschauende Wartung
Prozesszustandsüberwachung
Verfolgen Sie kontinuierlich den Status des Mediums, um Ablagerungen, Sedimentation oder Änderungen der Mediumzusammensetzung frühzeitig zu warnen und ungeplante Abschaltungen zu reduzieren.
Datenspeicherung und schnelle Konfiguration
- Eingebauter Speicher + microSD-Kartensteckplatz: Speichern aller Parametersätze, Trendkurven, Kalibrierungsaufzeichnungen
- Konfigurationen für die Chargenzähler-Inbetriebnahme mit einem Klick kopieren/wiederherstellen
- Vordefinierte Trendanzeigebildschirme für Durchfluss, Gesamtwert, Leitfähigkeit und Temperatur
3. Zertifizierung der funktionalen Sicherheit
- Entspricht der funktionalen Sicherheitsnorm IEC 61508
- SIL2-zertifiziert für Einzelzählerinstallation; SIL3-zertifiziert für redundante Dual-Meter-Einrichtung
- Geeignet für sicherheitstechnische Systeme (SIS) in explosionsgefährdeten Bereichen der Chemie-, Öl- und Gasindustrie sowie im Bergbau. Yokogawa E...
4. Multi-I/O- und digitale Kommunikationsflexibilität
Universelle Signalklemmen
Max. 4 konfigurierbare I/O-Kanäle:
- 4–20 mA analoger Eingang/Ausgang
- Impuls-/Frequenzausgang zur Summierung
- Digitaler Statusalarmeingang/-ausgang
- Unterstützung der Temperatureingabe für die Massenfluss-/Energiekalorienberechnung
Industrielle digitale Protokolle (optional)
- HART 7-Standard
- PROFIBUS PA
- EtherNet/IP
- FOUNDATION Fieldbus Nahtlose Integration mit DCS-, SPS- und industriellen IoT-Plattformen
5. Mensch-Maschine-Schnittstelle (HMI) und einfache Bedienung
- Großes, hintergrundbeleuchtetes LCD-Mehrfarbendisplay, großer Betrachtungswinkel
- 9 globale Sprachen (Englisch, Chinesisch, Deutsch, Französisch, Spanisch, Russisch usw.)
- Schritt-für-Schritt-Startassistent zur Verkürzung der Inbetriebnahmezeit
- Mehrstufige Passwortberechtigung zur Vermeidung von Fehlbedienungen
- Squawk-Alarmfunktion: Die Hintergrundbeleuchtung blinkt automatisch, wenn Fehler auftreten
6. Robuste mechanische und ökologische Leistung
Schutzgrad
Sendergehäuse: IP66 / IP67; Druckfeste Kapselung Ex d, Eigensicherheit Ex ia, explosionsgeschützte Zertifizierungen für explosionsgefährdete Bereiche der Klasse I, Div. 1
Großer Betriebsbereich
- Mediumtemperatur: PFA-Auskleidung -20 ~ +180 °C; Keramikauskleidung bis +200°C
- Umgebungstemperatur: -40 ~ +60 °C
- Auslegungsdruck bis ASME Class300
- Kein Druckverlust (Rohrkonstruktion mit vollem Durchgang, keine Durchflussbehinderung)

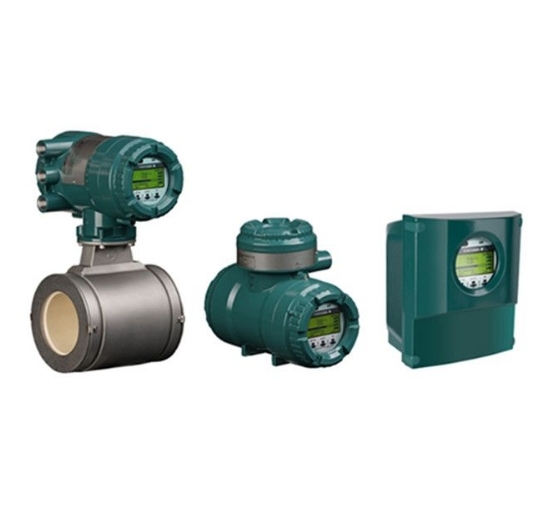

Zwei Installationsformen

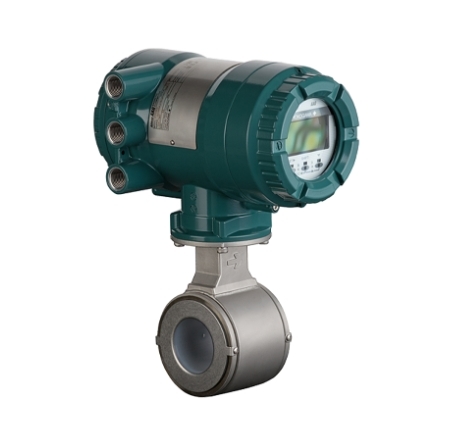

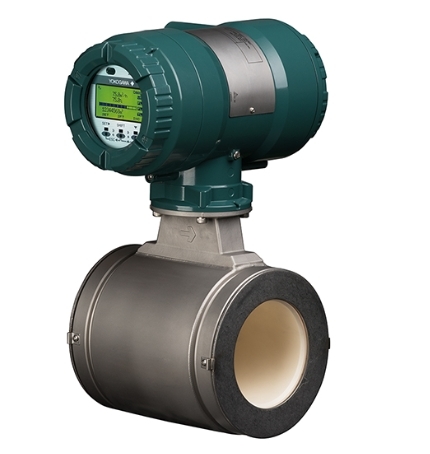

- Integrierter Typ: Messumformer direkt am DN50-Sensor montiert (AXG050 integriert)
- Remote-Split-Typ: Separater Sender und Sensor mit Fernkabel für Hochtemperatur- oder enge Rohrleitungen
7. Breite Branchenkompatibilität
Perfekt für die Messung leitfähiger Flüssigkeiten, einschließlich:
- Chemisch ätzende Flüssigkeit, Säure-/Laugenlösungen
- Bergbauschlamm, Zellstoff und Papierschwarzlauge
- Öl- und Gasproduktion, Wasser und Abwasser
- Sanitärmedien für Lebensmittel und Getränke (NSF61-Trinkwasserzertifizierung verfügbar)
- Kommunale Wasserversorgung und Abwasserbehandlung
8. Vorteile der Gesamtbetriebskosten (TCO).
- Dank des stabilen Dual-Frequenz-Nullpunkts ist keine routinemäßige Nullkalibrierung erforderlich
- Die integrierte Selbstdiagnose reduziert die Häufigkeit der Offline-Inspektionen
- Die Batch-Konfiguration der SD-Karte verkürzt die Zeit für die Außendiensttechnik
- Verschleißfeste Keramik/PFA-Auskleidung verlängert die Lebensdauer abrasiver Medien
- Medienfreies Messprinzip, keine beweglichen Teile, minimaler Wartungsaufwand
