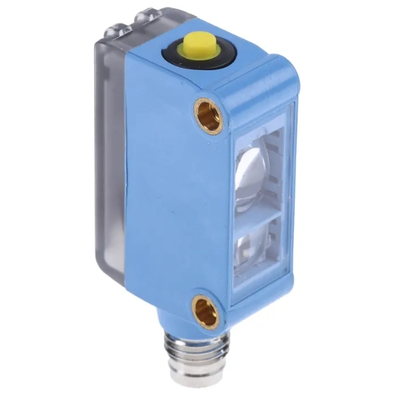

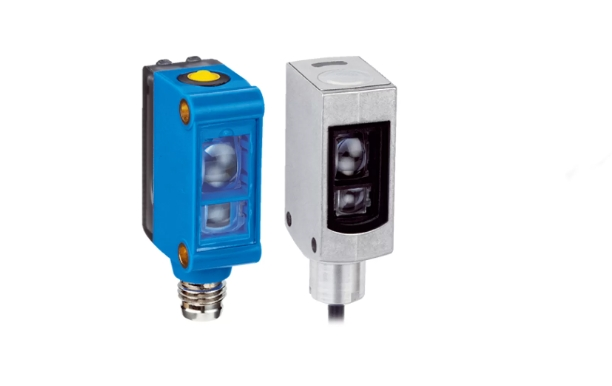

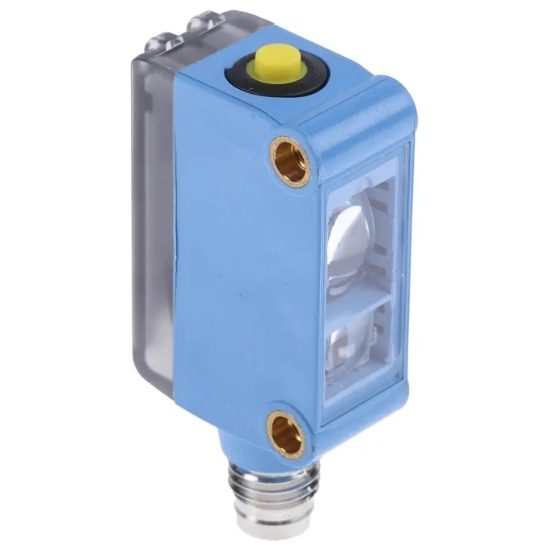

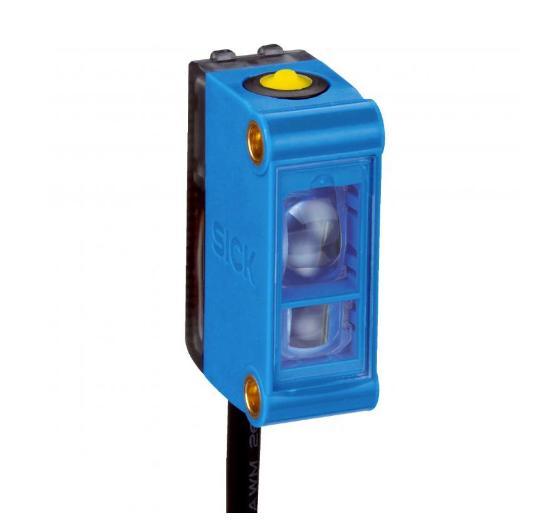

Sick KTM-WP11282P Kontrastsensor Erkennungssensor Erkennungssensor

KTM-WP11282P ist einRGB-Farbkontrastmarkierungssensoraus der SICK KTM Prime-Serie, speziell entwickelt für die Erkennung von Passermarken im Verpackungsdruck, die Positionierung von Etiketten und die Unterscheidung von Materialkontrasten in automatisierten Hochgeschwindigkeitsproduktionslinien. Es verwendet eine dreifarbige RGB-Lichtquelle und einen hochpräzisen Graustufenalgorithmus, um schwache Kontrastmarken, glänzende Verpackungsfolien und komplexe gedruckte Hintergründe stabil zu erkennen.

• Lichtquelle: dreifarbige RGB-LED (470 nm blau / 525 nm grün / 625 nm rot)
• Bemessungsschaltabstand:12,5 mm, Toleranz ±3 mm
• Spotabmessung: 1,6 mm * 9,5 mm streifenförmiger Lichtfleck
• Graustufenauflösung: 20-stufige hochauflösende Graustufenerkennung
• LED-Lebensdauer: 100.000 Stunden bei 25 ℃ Umgebungstemperatur

• Versorgungsspannung: DC 12 V ~ 24 V (Toleranz -10 % ~ +20 %), Welligkeit ≤ 5 Vpp
• Stromverbrauch: ＜ 50 mA
• Reaktionszeit: 32 µs; Schaltfrequenz bis zu15 kHz; Signaljitter ≤15 µs
• Ausgangstyp: PNP-Transistorausgang, maximaler Laststrom 50 mA
• Schaltmodus: Hell-an / Dunkel-an konfigurierbar
• Eingebaute Schutzfunktionen: Verpolungsschutz, Ausgangskurzschlussschutz, Anti-Interferenz-Impulsunterdrückung
• Feste Ausschaltverzögerung: 32 ms; Teach-Parameter werden im nichtflüchtigen Speicher gespeichert

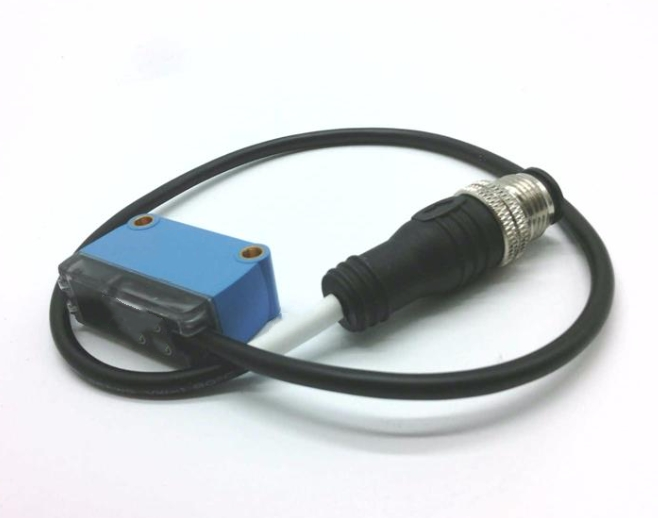

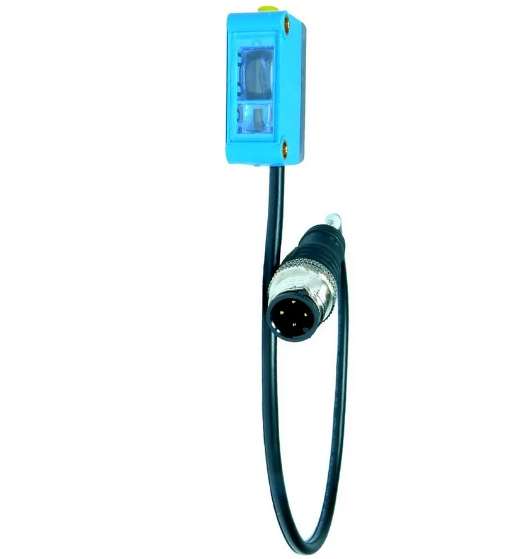

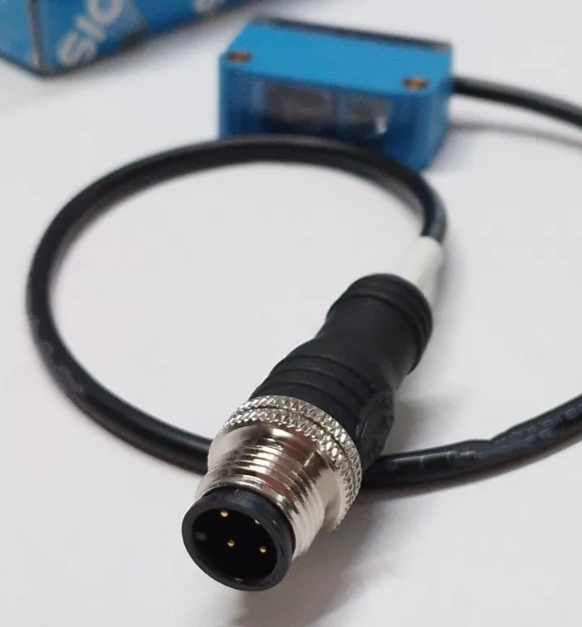

• Kabel: Integriertes 0,2 m Kabel mit 4-poligem M12-Stecker
• Gehäusematerial: ABS-Kunststoff; Linsenmaterial: PMMA
• Schutzart:IP67 staubdicht und wasserdicht
• Betriebstemperatur: -10 ℃ ~ +55 ℃; Lagertemperatur: -20 ℃ ~ +75 ℃
• Nettogewicht: Nur 20 g, ultrakompakte Mini-Größe

• Statusanzeigen: Grüne LED für Stromversorgung; gelbe LED für Schaltausgangsstatus
• Mehrere Teach-in-Methoden:
  1. Statisches Zweipunkt-Teaching mit integrierter Taste
  2. Dynamisches automatisches Schwellwertlernen
  3. Externes ET-Kabel-Fern-Teach-In, unterstützt die SPS-Fernparametrierung

1. Adaptive Dreifarben-RGB-Erkennung, starke Anpassungsfähigkeit an komplexe Markierungen

   Wechseln Sie automatisch zwischen der roten/grünen/blauen Lichtquelle, um den optimalen Kontrastkanal zu finden. Es kann schwache Farbmarkierungen, mehrfarbig bedruckte Hintergründe, transparente Folien und reflektierende glänzende Verpackungsmaterialien erkennen, die normale einfarbige Sensoren nicht erkennen können, wodurch die Fehlerkennungsrate erheblich reduziert wird.

2. Ultraschnelle Reaktion für Hochgeschwindigkeitsproduktionslinien

   Die ultrakurze Reaktionszeit von 32 µs und die hohe Schaltfrequenz von 15 kHz passen perfekt zu Hochgeschwindigkeitsdruck-, Schlitz-, Etikettier- und Beutelherstellungsgeräten und ermöglichen eine stabile Verfolgung und Positionierung ohne Verzögerungen oder fehlende Markierungen.

3. Mehrere flexible Lehrmöglichkeiten für einfaches Debuggen vor Ort

   Unterstützt lokales Tasten-Teaching und externes Kabelfern-Teaching. Bediener können die Schwellenwerteinstellung an der Maschine durchführen oder der obere Computer kann Parameter aus der Ferne konfigurieren, ohne den Sensor zu demontieren, was für den Wechsel des Geräteformats und die Chargeninbetriebnahme praktisch ist.

4. Mini-Leichtbauweise mit kompakter Bauweise für engen Einbauraum

   Superkleines Volumen und nur 20 g Gewicht, einfache Montage an mechanischen Armen, kleinen Vorrichtungen und begrenzten Einbaupositionen von Verpackungsmaschinen; Standard-Befestigungslöcher mit Gewinde für schnelle Halterungsmontage.

5. IP67-Industriedichtung und vollständiger Schaltkreisschutz

   Das IP67-Gehäuse widersteht Werkstattstaub, Wasserspritzern und leichtem Ölnebel. Der mehrschichtige Schaltkreisschutz verhindert Schäden durch Verdrahtungsfehler und Spannungsspitzen und passt sich den rauen Verpackungsfabrikumgebungen an.

6. Stabile Entstörung und lange Lebensdauer

   Der digitale Anti-Impuls-Interferenzfilter eliminiert Signalschwankungen, die durch Umgebungslichtflimmern und mechanische Vibrationen verursacht werden. Langlebige RGB-LEDs reduzieren die Wartungshäufigkeit und die Kosten für den Austausch von Ersatzteilen für einen Dauerbetrieb rund um die Uhr.

7. Standard-Industrieschnittstelle mit hervorragender Kompatibilität

   Der PNP-Ausgang passt zu gängigen SPS-, Servocontroller- und Zählermodulen. Der 4-polige M12-Standardstecker ist universell für Verkabelungszubehör für die Industrieautomation geeignet.

• Passermarkenverfolgung für Druckmaschinen, Schneidemaschinen und Laminiermaschinen
• Etikettenerkennung und -positionierung für Etikettiermaschinen
• Bestätigung der Schneid- und Versiegelungsposition des Verpackungsbeutels
• Materialzählung und Fehlkontrolle in pharmazeutischen, Lebensmittel- und täglichen Chemikalienverpackungslinien
• Flexible Erkennung von Verpackungsfolienkanten und Farbmarkierungen
