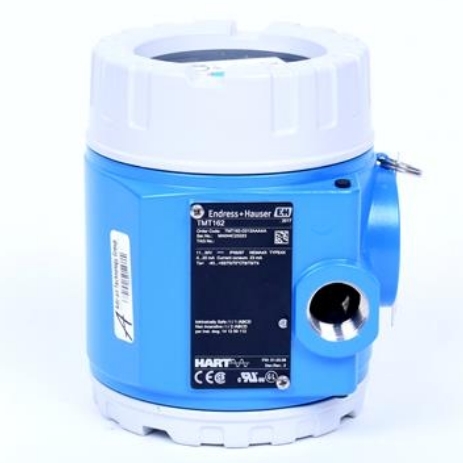

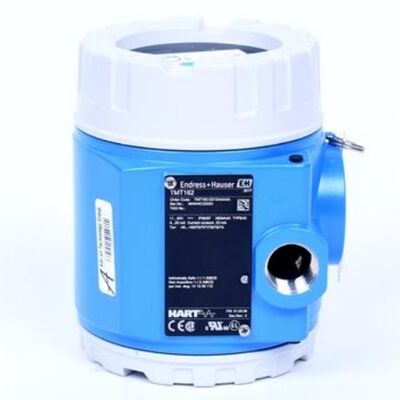

Endress+Hauser TMT162-A21331BAE Temperaturübertrager mit zwei universellen Sensorinputs
| Herkunftsort | China |
|---|---|
| Markenname | Endress+Hauser |
| Zertifizierung | CCC,CE |
| Modellnummer | TMT162-A21331BAE |
| Min Bestellmenge | 1 |
| Preis | $1370 |
| Verpackung Informationen | Originalverpackung |
| Lieferzeit | 5-8 Werktage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T |
| Versorgungsmaterial-Fähigkeit | 100 Stück/Monate |
Produktdetails
| Ausgabe | 4 ... 20 ma | Hilfsstromversorgung | 11,5...42 V DC (HART) |
|---|---|---|---|
| Datenübertragungsrate | 31,25 kBit/s | konfigurierbarer Wert | -40 bis +85 °C (-40 bis +185 °F) |
| Hervorheben | Endress+Hauser TMT162 Temperaturübertrager,Temperatursender mit Universalsensoren,Differenzdruckmessgerät mit Garantie |
||
Produkt-Beschreibung
1. Produktübersicht
Der TMT162-A21331BAE ist ein2-Kanal-Universal-HART®-Feldtemperaturtransmitteraus der iTEMP-Serie von Endress+Hauser, konzipiert für die Vor-Ort-Temperaturumwandlung, Signalübertragung und Sensorüberwachung in industriellen Prozessanlagen. Dieses spezielle Modell ist mit einem Aluminium-Feldgehäuse, einer drehbaren Anzeige mit Hintergrundbeleuchtung, galvanischer Trennung und vollständigen Zertifizierungen für explosionsgefährdete Bereiche ausgestattet und unterstützt zwei unabhängige Sensoreingänge für RTD-, Thermoelement-, Widerstands- und mV-Signale. Es wandelt Temperatursensorsignale verschiedener Typen in einen standardmäßigen 4–20-mA-Analogausgang mit digitaler HART-Kommunikation um und ist mit Handkommunikatoren, DCS- und SPS-Systemen für die Fernkonfiguration und Diagnoseverwaltung kompatibel.
2. Technische Kernmerkmale
Universeller Dual-Sensor-Eingang
- Unterstützt 2 unabhängige Messkanäle für Pt100/Pt1000-RTDs, alle Standard-Thermoelemente (K/J/T/S/R/B/E/N), Widerstandssensoren (Ω) und Millivolt-Sensoren (mV).
- Zweikanalige Funktionen: Mittelwert, Differenzberechnung, Sensorredundanzvergleich für kritische Prozesssicherheit
- Hohe Messgenauigkeit: ≤0,1 K für Pt100 unter normalen Betriebsbedingungen, ausgezeichnete Langzeitstabilität
HART-Kommunikation und elektrische Leistung
- Standard-HART-7-Protokoll, skalierbarer 4–20-mA-Analogausgang; unterstützt den Multi-Drop-Modus
- Großer Stromversorgungsbereich: 11,5–42 V DC, Verpolungsschutz, maximaler Laststrom ≤23 mA
- 2 kV galvanische Trennung zwischen Sensoreingang und Stromausgang, eliminiert Erdschleifenstörungen
- Dualer Parameter-Schreibschutz: Hardware-DIP-Schaltersperre + Software-Passwortsperre, um unbefugte Änderungen zu verhindern
- Konfigurierbare Fehlerstromwerte gemäß NAMUR NE43 für Sensorbruch-/Kurzschlussalarm
Mechanik und Gehäuse (A21331BAE-Konfiguration)
- Zweikammergehäuse aus Aluminiumdruckguss, Schutzart IP66/IP67, staub- und spritzwassergeschützt

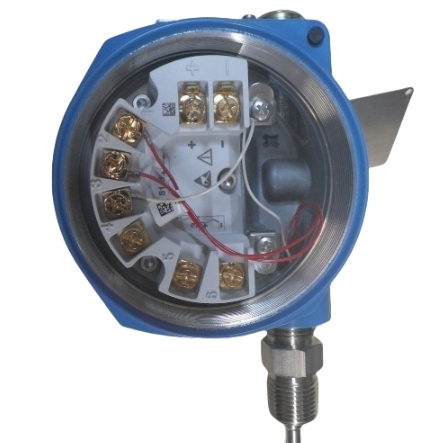

- Durch die Trennung von Kabelanschlussraum und Elektronikfach wird verhindert, dass die Leiterplatten durch Feuchtigkeit durch die Verkabelung verunreinigt werden

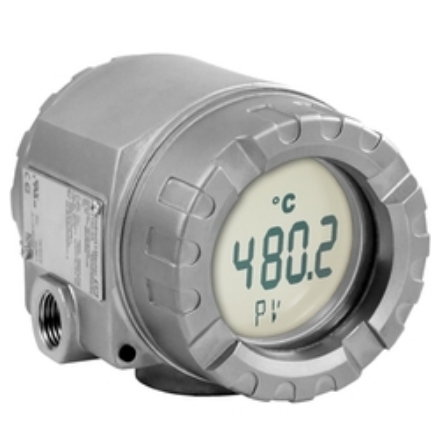

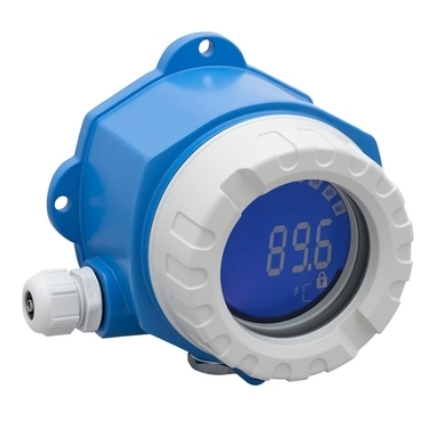

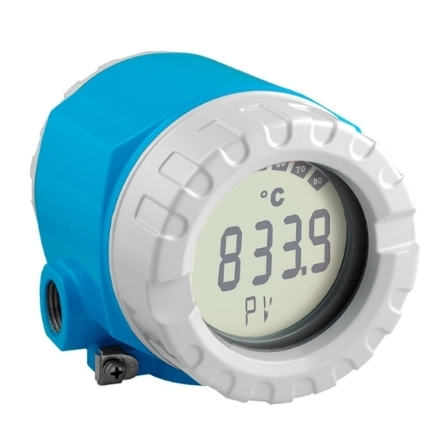

- Integriertes, drehbares, hintergrundbeleuchtetes LCD-Display (90° verstellbar), zeigt Messwert, Balkendiagramm, Kanalstatus und Diagnosecodes an
- Mehrere Kabelverschraubungsanschlüsse für flexible Feldverkabelung; Das kompakte, vergossene Elektronikmodul widersteht Vibrationen und Feuchtigkeit
- Betriebsumgebungstemperatur: -40 °C ~ +85 °C
Globale Zertifizierungen für gefährliche und funktionale Sicherheit
- Explosionsgeschützte Zulassungen nach ATEX, IECEx, FM, CSA (Ex ia / Ex d / Staub-Ex-Schutz) für explosionsgefährdete Bereiche der Zone 0/1/2
- SIL 2-zertifiziert nach IEC 61508 für sicherheitstechnische Systeme (SIS), erfüllt ESD- und EMV-Industriestandards
- Marinezulassung für Offshore-Öl- und Gasanwendungen verfügbar
Standardisierte NAMUR-Diagnosefunktion
Vollständige NAMUR NE107-konforme Selbstdiagnose, erkennt automatisch:
- Sensor-Unterbrechung, Kurzschluss, Messung außerhalb des Bereichs
- Hardwarefehler des Senders, Anomalie der Stromversorgung
- Speicherfehler, Kommunikationsfehler; Diagnosecodes über Display oder HART-Kommunikator lesbar
3. Hauptvorteile
-
Die universelle Zweikanal-Sensorkompatibilität reduziert den Ersatzteilbestand
Ein einziger Sender unterstützt alle gängigen Temperatursensoren und ermöglicht so eine Zweipunkt-Temperaturüberwachung, Differenztemperaturberechnung und redundante Sensorverifizierung, wodurch Beschaffungs- und Lagerkosten gesenkt werden.
-
Robustes Gehäuse mit zwei Fächern für raue Werkstattbedingungen
Getrennte Verkabelungs- und Elektronikkammern isolieren Feuchtigkeit, Staub und korrosive Gase; Die vollständig vergossene Leiterplatte bietet eine hervorragende Antivibrationsleistung für Chemie-, Energie- und Bergbaustandorte.
-
Durch die hohe Isolierung werden Erdschleifen-Messfehler vermieden
Die galvanische Trennung von 2 kV zwischen Sensorseite und Ausgangsseite beseitigt Signaldrift, die durch Potenzialunterschiede in der Feldverkabelung mehrerer Sensoren verursacht wird, und sorgt so für stabile Temperaturmesswerte.
-
Bequeme Bedienung vor Ort und aus der Ferne
- Lokal: Drehbares LCD mit Hintergrundbeleuchtung zum direkten Ablesen vor Ort ohne Handwerkzeuge
- Ferngesteuert: Konfigurierbar über Field Xpert SFX-Serie, 475 HART-Kommunikator oder PC-Software; Fernparametrierung, Kalibrierung und Fehlerabfrage
-
Vollständige Sicherheitszertifizierungen für kritische Prozessindustrien
Die kombinierten Explosionsschutz-, SIL 2- und Marine-Zulassungen decken Raffinerien, Petrochemie, Kraftwerke und Offshore-Plattformen ab und erfüllen internationale Sicherheitsauditanforderungen.
-
Umfangreiche intelligente Diagnose minimiert wartungsbedingte Ausfallzeiten
NAMUR-Standardfehlercodes lokalisieren Sensor- oder Senderausfälle schnell und verkürzen so die Inspektionszeit für Wartungsteams vor Ort. Sperrbare Parametereinstellung verhindert Fehlbedienungen vor Ort.
-
Großer Spannungsbereich und robuster Schaltungsschutz
Funktioniert stabil mit instabiler industrieller Gleichstromversorgung; Integrierter Überspannungs-, Verpolungs- und Kurzschlussschutz verlängern die Lebensdauer in komplexen elektrischen Umgebungen.
4. Typische Anwendungsszenarien
- Temperaturüberwachung von Reaktoren, Rohrleitungen, Öfen und Lagertanks in chemischen und petrochemischen Anlagen
- Messung der Kessel-, Turbinen- und Speisewassertemperatur von Kraftwerken
- Temperaturerkennung für Onshore- und Offshore-Gefahrenbereiche in der Öl- und Gasindustrie
- Temperaturregelung für Lebensmittel- und Pharmahygieneprozesse
- Überwachung des industriellen Temperaturkreislaufs in der Wasseraufbereitung, Metallurgie und im Bergbau
- Übertemperaturschutzverriegelung für sicherheitsinstrumentierte Systeme (SIS).
