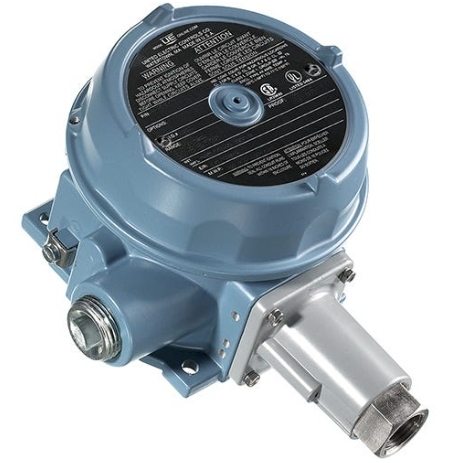

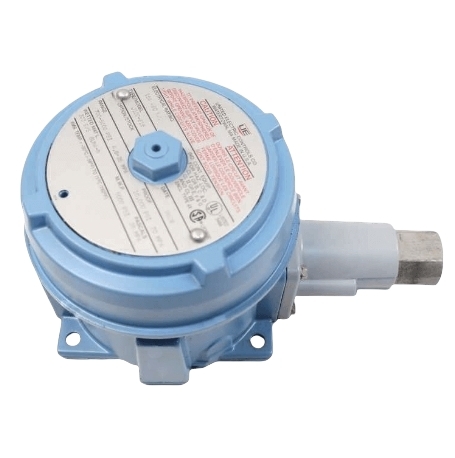

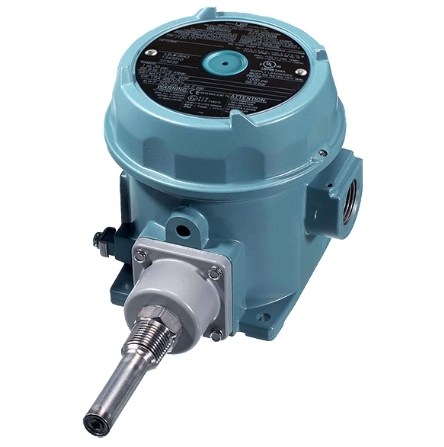

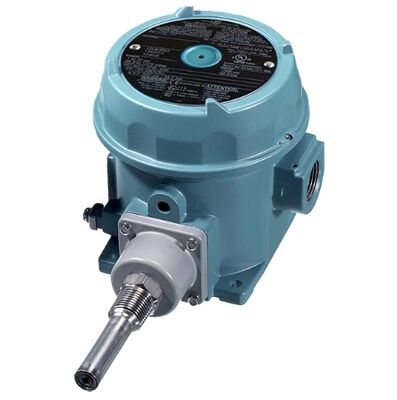

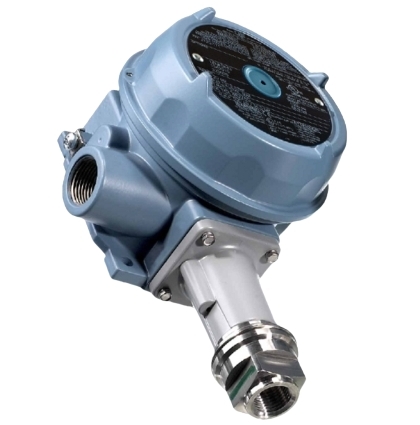

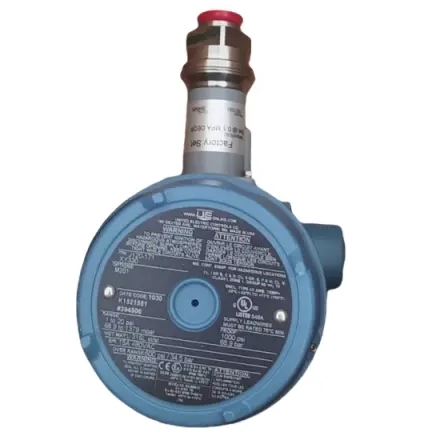

Druck- und Temperaturschalter der Reihe UE 120 J120-612

Der J120-612 ist ein schwerer, explosionssicherer Druckschalter der renommierten UE-Serie 120,für die Überwachung des Hochdrucks und die Sicherheitseinsperrung in gefährlichen Industrieumgebungen gebautEs verwendet eine Kolben-Druckmessstruktur mit interner Einstellpunktregelung, die eine zuverlässige mechanische Schaltleistung für den Überdruckschutz, die Pumpen-/Kompressorsteuerung,und Prozess-AlarmauslösungEs ist für globale explosionsgefährdende Atmosphären-Standards zertifiziert und wird in der Öl- und Gas-, Petrochemie-, Energie- und Schwermaschinenindustrie weit verbreitet, wo eine robuste Hochdrucküberwachung erforderlich ist.

• Einstellbarer Einstellbereich: 125 ~ 3000 psi (8,6 ~ 206,8 bar)
• Verstellbares Totenband: 40 ~ 250 psi (2,8 ~ 17,2 bar)
• Höchstdurchdruck: 6000 psi (413,7 bar)
• Durchschnittlicher Sprengdruck: 10000 psi (689,5 bar)
• Messmechanismus: 303 Edelstahlkolben mit Buna-N-Dichtung (Standardbefeuchtete Teile)
• Prozessanschluss: 1/4" NPT-Frauenfaden

• Gehäuse: Epoxy-Pulver-beschichtetes Druckguss-Aluminium, NEMA 4X, IP66 bewertet
• Gefährliche Lage: Explosionssicherheit der Klasse I Div.1/2, der Klasse II Div.1/2; Ex d IIC T6

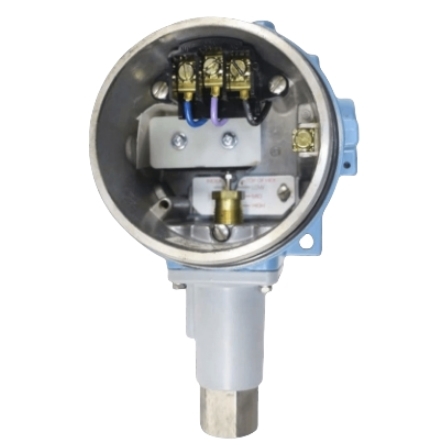

• Elektrische Eingänge: Doppel 3/4" NPT-Leitungsport mit eingebautem Endblock für eine einfache Verkabelung
• Einstellungsmethode: Einstellung des Setpoints der internen Hexenschraube mit verschließbarer Abdeckung zur Verhinderung von Manipulationen
• Vibrations- und Stoßfestigkeit: Beibehalten von stabilen Einstellpunkten unter 2,5 G (Vibration von 5 500 Hz) und 15 G Stoßlast
• Betriebstemperatur des Umgebungsbereichs: -40 °C ~ +75 °C

• 15 Ein Widerstand / 2 Ein Induktion bei 125/250/480 VAC
• 2 A-Widerstand / 1 A-Induktion bei 24 ̊30 VDC
• Schalterkonfiguration: Einfacher SPDT-Anschluss (NO/NC-umkehrbare Verkabelung)
• Optionale Upgrades: DPDT-Doppelschalter, hermetisch versiegelte Schalterkontakte

cULus, ATEX, IECEx, CE; SIL 2 zertifiziert (SIL 3 fähig) für funktionale SicherheitssystemeKleine

1. Hochdruckkolbenkonstruktion für schwere industrielle Medien

   Der 303 Edelstahl Kolben Sensor hält extremen Systemdruck bis zu 6000 psi und 10000 psi Sprengdruck stand, perfekt für Hydraulik, Dampf,Überwachung von Hochdruckgasen und schweren Prozessflüssigkeiten, weit über dem Druckgrenzwert von Schalter des Diaphragma-Typs.

2. Vollständige Explosionssicherheit und Einhaltung der Anforderungen an gefährliche Standorte

   Explosionssichere Gehäuse der Klasse I Abteilung 1 beseitigen das Anzündungsrisiko in brennbaren Gas-, Dampf- und Staubumgebungen.globale ATEX/IECEx/cULus-Genehmigungen ermöglichen einen universellen Einsatz in internationalen Raffinerien, chemische Anlagen und Offshore-Anlagen.

3. Manipulationssichere interne Einstellung mit verschließbarer Abdeckung

   Die interne Einstellung des Setpoints in Verbindung mit einem verschließbaren Gehäuseabdeckung verhindert die unbefugte Änderung der Parameter vor Ort und sorgt für einheitliche Sicherheitsschwellenwerte für den langfristigen unbeaufsichtigten Betrieb.

4. Robuste Allwettergehäuse mit doppelten Verkabelungsanlagen

   Das Epoxy-beschichtete Aluminiumgehäuse erreicht einen NEMA 4X/IP66 Schutz vor Regen, Staub, Ölnebeln und korrosiver Werkstattatmosphäre.Zwei getrennte 3/4 "NPT-Leitung Öffnungen vereinfachen die Verkabelung ohne zusätzliche Verbindungskisten.

5. Breit einstellbarer Totenband für flexible Steuerlogik

   Durch die vollständig verstellbare 40×250 PSI-Totenleiste können Ingenieure die Hysterese ein-/ausschalten, wodurch das häufige Klatschen von Pumpen, Kompressoren und Sicherheitsventilen unter schwankenden Druckbelastungen verhindert wird.

6. Qualifikation für die funktionelle Sicherheit SIL 2

   Sie ist für Sicherheitssysteme (SIS) validiert und erfüllt strenge industrielle Sicherheitsstandards für Notschaltvorgänge (ESD) und Schleifen zum Schutz vor Überdruck.Verringerung der Kosten für die Prüfung des betrieblichen Risikos und der Einhaltung.

7. Lange Lebensdauer mit minimalem Wartungsbedarf

   Die vollmetallische Kolben-Sensorenanlage ist gegen Abrieb durch Medien mit feinen Partikeln beständig; das versiegelte Kontaktmodul eliminiert Staubkontamination,Unterstützung von Jahren des ununterbrochenen Betriebs 24/7 mit nur regelmäßiger Kalibrierung.

• Hochdruck-Hydraulik-System Überdrucksicherheitsverriegelung
• Überwachung des Drucks in Öl- und Gaspipelines und Notschaltung
• Schutz für petrochemische Reaktoren, Dampfkessel und Kompressoren
• Alarm für Kraftwerksturbinen, Wasserzufuhr und Hochdruckschleife
• Schwermaschinen, hydraulische Presse und Druckregelung für Bergbau
• Raffinerie, chemische Anlagen SIS-Sicherheitssysteme
• Druckalarm für Offshore-Plattformen und brennbare Prozessbereiche
