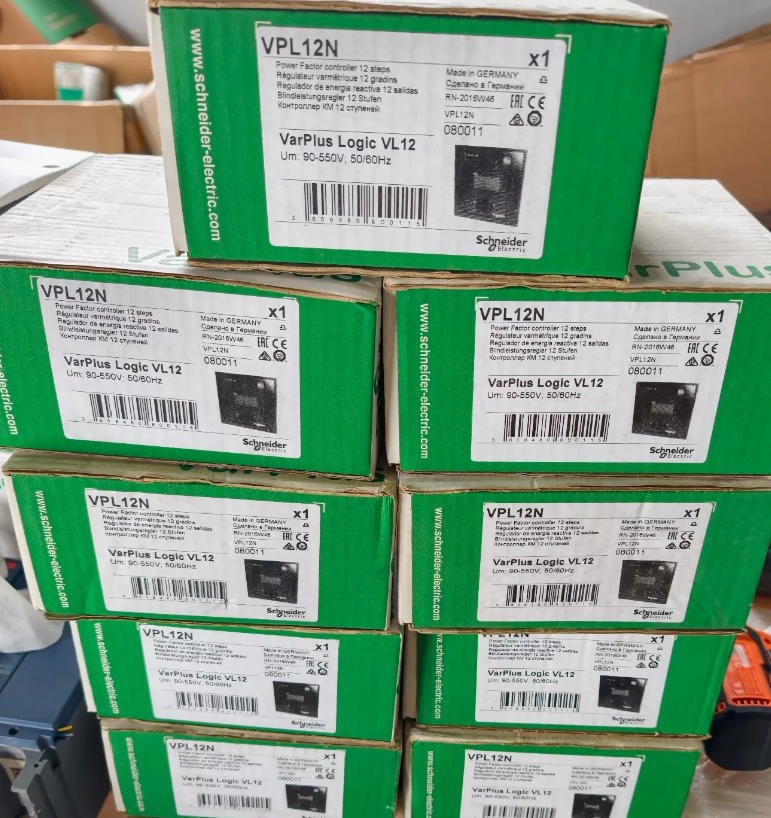

Der neue Power-Faktor-Controller SCHNEIDER VPL12N ist auf Lager.

  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
Herkunftsort Deutschland
Markenname SCHNEIDER
Modellnummer VPL12N
Min Bestellmenge 2
Preis USD＄520
Verpackung Informationen Originalverpackung
Lieferzeit Auf Lager
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit 10 Stück
Produktdetails
Hervorheben

Schneider VPL12N Leistungsfaktor-Steuerung

,

Original Schneider VPL12N-Steuerung

,

programmierbare Logiksteuerung mit Garantie
Hinterlass eine Nachricht
Produkt-Beschreibung

Spezifikationen

Haupt
Reichweite PowerLogic

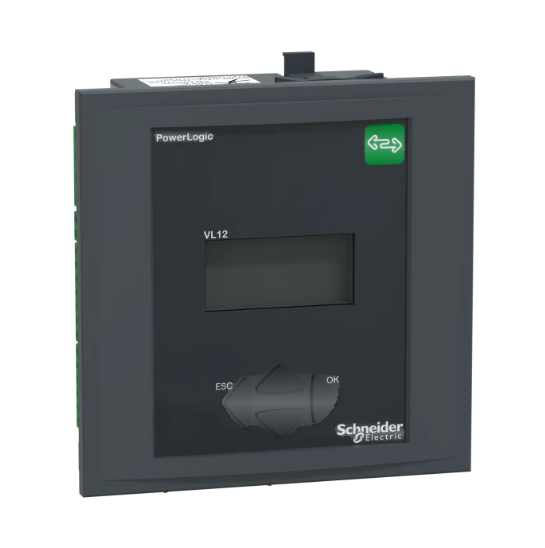

Produktbezeichnung PowerLogic PFC-Controller
Typ des Produkts oder Bauteils Steuerung des Leistungsfaktors
Kurzbezeichnung des Geräts VPL12
Ergänzend
Anzahl der Stufen-Ausgangskontakte 12
[US] Nennversorgungsspannung 90...550 V Wechselstrom
< 999 kV Wechselstrom mit externer VT
Messstrom 0...5 A
Messspannung 90...550 V Wechselstrom 50/60 Hz
Betriebsmodus Manuell oder automatisch
Anzahl der Quadrantenoperationen für die Anbringung von Generatoren 4
Anschluss des Geräts Kommunikation Modbus RS485
Eingabefunktion Wechseln 1 x trockener Kontakt
Farbcode Vorderlich dunkelgrau RAL 7016

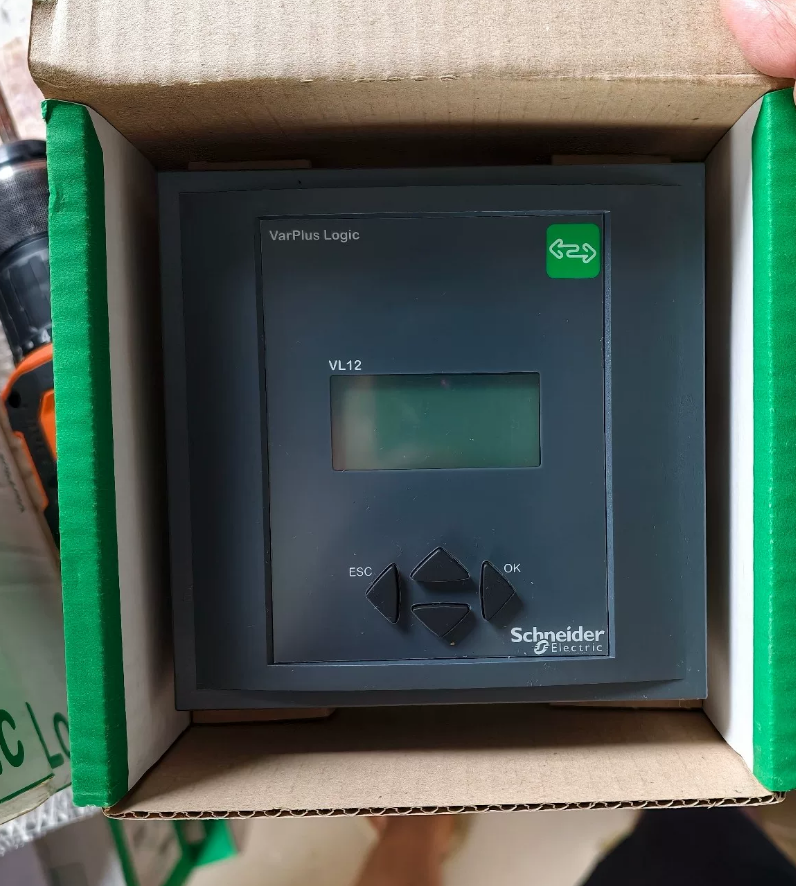

Anzeigetypen LCD mit Hintergrundbeleuchtung
Anzeigegröße 56 x 25 mm
Verfügbare Funktion Manuelle Programmierung
Automatische Initialisierung
Automatische Erkennung
Fortgeschrittene Programmierung (Experte)
Jede Schrittfolge
Typ der Zähler Leistungsfaktor und Hubraum PF (unterzeichnet, vier Quadranten)
Gesamtstrom harmonische Verzerrung THD (I)
Durchschnittlicher Leistungsfaktor über die Lebensdauer
Höchsttemperatur
Phasenstrom I1, I2, I3 RMS bei Last
Aktive Leistung P, P1, P2, P3 bei Last
Reaktionsleistung Q, Q1, Q2, Q3 bei Last
Anscheinende Leistung S, S1, S2, S3 bei Last
Spannung U21, U32, U13, V1, V2, V3 bei Last
Art der Messung Überlastung des Kondensatorstroms Irms/I1
Einzelne Spannungsharmonik
Leistungsfaktor
Betriebszeit
Weil φ
Umgebungstemperatur im Inneren der Kabine
Tan φ
Anzeige der Informationen Anzahl der Schaltzyklen pro Schritt
Größe der einzelnen Stufen in kVAr
Reststufenkapazität in %

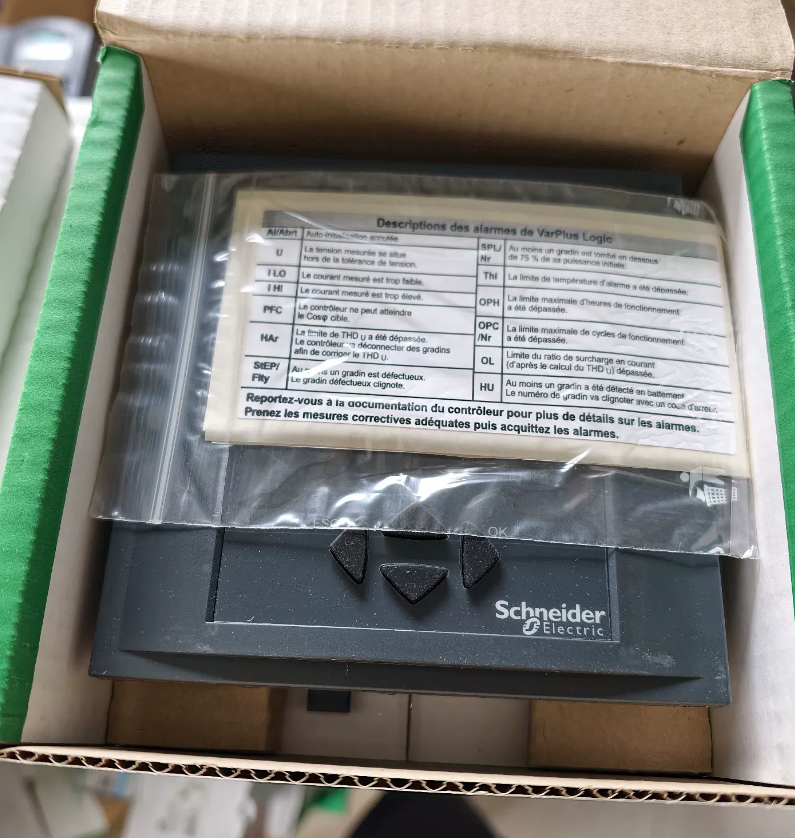

Art der Alarme Schrittstromverlust < 75 %)Meldung und Alarmkontakt + Schritt blockiert
Schrittfehlermeldung und Alarmkontakt + Schritt blockiert
Hochstrom > 6 A CT) Nachricht und Alarmkontakt
Jagd (unbeständige Regulierung)
Niedriger Strom < 15 mA CT) Nachricht und Alarmkontakt
Überkompensationsmeldung und Alarmkontakt
Überlastung des Kondensators (Irms/I1) > 130 % I1) Nachricht und Alarmkontakt + Schritt ausgeschaltet
Über Temperatur 50 °C)Botschaft und Alarmkontakt + Schritt ausgeschaltet
Über Temperatur 30 °C) Lüfterschalter
Überspannung +/- 10 %)Botschaft und Alarm Kontakt + Steuerung eingestellt
Gesamtharmonische Verzerrung > 7 %)Botschaft und Alarmkontakt + Schritt ausgeschaltet
Datenerfassung 5 Alarme
Betriebsstunden-Alarm 100000 h ohne Wartung
Betriebswirkungs-Gegenwarnung 65000 Zyklen ohne Wartung
Eingabetyp Von Phase zu Phase
Phase auf Neutral
Unempfindlich gegenüber CT-Polarität
Unempfindlich gegenüber der Phasenrotationspolarität
Eingangsstrom CT...X/5 A und X/1 A
Ausgabeart Steuerelement 0,2 A 110 V Gleichspannung
Steuerelement 1 A 48 V Gleichspannung
Steuerelement 2 A 400 V AC 50/60 Hz
Steuerelement 1 A 24 V Gleichspannung
Steuerelement 5 A 250 V AC 50/60 Hz
Steuerelement 5 A 120 V AC 50/60 Hz
Ventilator 5 A 250 V Wechselstrom 50/60 Hz
Ventilator 1 A 48 V Gleichstrom
Alarmrelais 5 A 250 V Wechselstrom 50/60 Hz
Alarmrelais 1 A 48 V Gleichspannung
Höchstmenge am gemeinsamen Terminal 10 A.
Einstellungen Betriebsmodus Automatisch
Handbuch
Art der Einstellung Auswahl der Stufenprogramme automatisch
Auswahl der Stufenprogramme LIFO
Auswahl der Schrittprogramme linear
Verzögerung zwischen zwei aufeinanderfolgenden Schaltungen in demselben Schritt 5...1200 s
Schrittkonfiguration automatisch programmieren
Schrittkonfiguration ausgeschaltet
Schrittkonfigurationsprogrammierung fixiert
Ziel Cos Phi 0,7 Induktiv...0.7 Kapazität
Das Ziel ist cos phi dual cos φ.
Messgenauigkeit Spannung +/- 1 %
Strom +/- 1 %
Häufigkeit +/- 1 %
Energie (P,Q,S) +/- 2 %
Cos φ +/- 2 %
Gesamtspannungsharmonische Verzerrung THD (U) +/- 2 %
Einzelspannungsharmonik +/- 3 %
Temperatur +/- 3 °C
Zeitrafferbereich 1...6500 s bei Wiederaufnahme)
1...6500 Sekunden nach der Antwort)

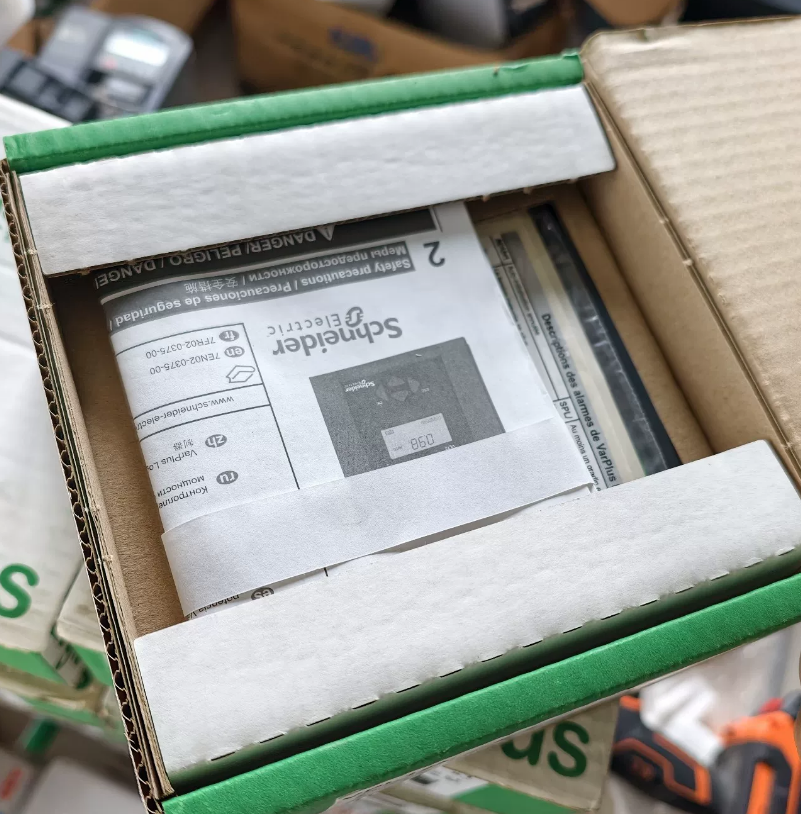

Bereitgestellte Geräte Benutzerhandbuch
Montage-Modus mit einer Breite von mehr als 20 mm
Montageunterstützung Einheitliche Anlage
Montageort Im Schrank
Ausgeschnittene Abmessungen 138 x 138 mm
Größe 5.7 in (144 mm)
Breite 5.7 in (144 mm)
Tiefe 2.3 in (58 mm)
Produktgewicht 1.3 lb (US) (0,6 kg)
Kompatibilitätscode VPL 12
Umwelt
Normen IEC 61000-6-4
UL 61010-1
Einheitliche Prüfungen
IEC 61000-6-2
IEC 61326-1
Produktzertifizierungen EAC
NRTL
cNRTL
CE-Nummern
IP-Schutzniveau Vorderseite IP41
Rückseite IP20
Betriebshöhe <= 6561,68 ft (2000 m)
Umgebungslufttemperatur für den Betrieb -4...140 °F (-20...60 °C)
Umgebungstemperatur für die Lagerung -40...185 °F (-40...85 °C)
Bestell- und Versanddaten
Kategorie US1DE2C00050
Abzinsungsschema DE2C
GTIN-Nummer 3606480800115
Rückzahlbarkeit - Ja, das ist es.
Herkunftsland DE
Verpackungseinheiten
Einheit Typ der Packung 1 PCE
Zahl der Einheiten in pkg. 1
Paket 1 Höhe 3.622 Zoll (9.200 cm)
Packung 1 Breite 6.969 Zoll (17.700 cm)
Paket 1 Länge 7.244 Zoll (18.400 cm)
Gewicht der Verpackung ((Pfund)) 250,644 Unzen (727.000 g)
Einheit Typ der Verpackung 2 S03
Anzahl der Einheiten in Packung 2 8
Paket 2 Höhe 110,811 Zoll (30.000 cm)
Packung 2 Breite 110,811 Zoll (30.000 cm)
Paket 2 Länge 15.748 Zoll (40.000 cm)
Packung 2 Gewicht 13.569 lb (US) (6.155 kg)
Einheit Typ der Packung 3 P06
Anzahl der Einheiten in Packung 3 64
Paket 3 Höhe 29.528 Zoll (75.000 cm)
Packung 3 Breite 23.622 Zoll (60.000 cm)
Paket 3 Länge 31.496 Zoll (80.000 cm)
Paket 3 Gewicht 128.768 lb ((US) (58.408 kg)
