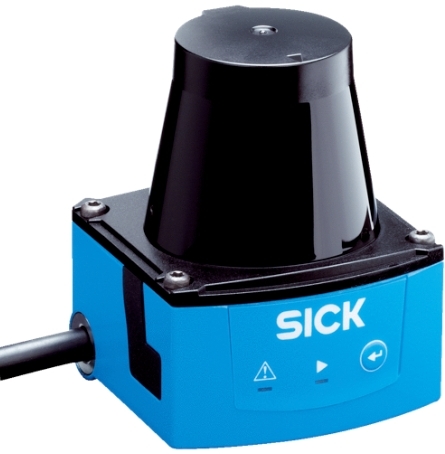

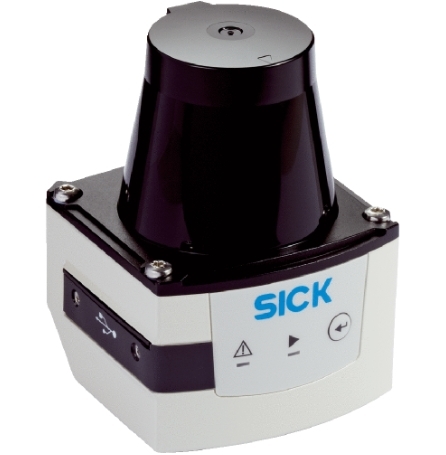

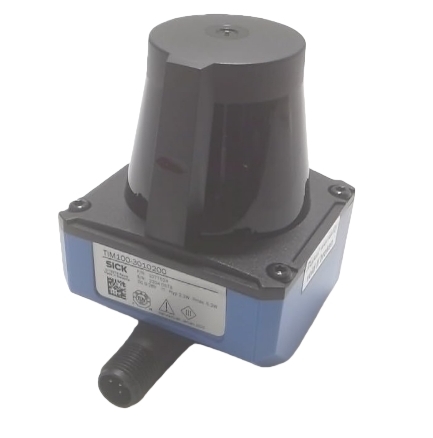

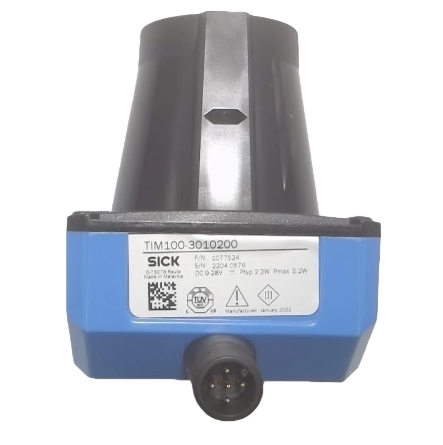

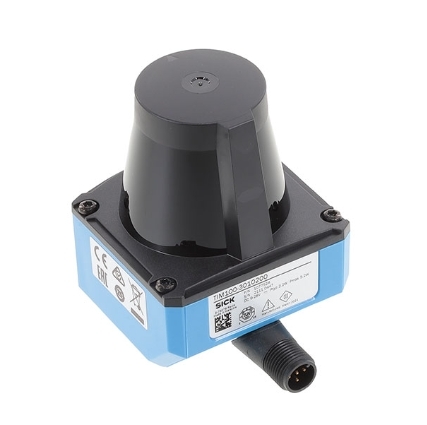

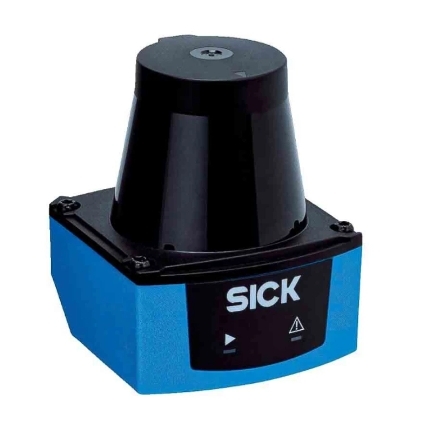

Brandneuer Original Sick TIM100-3010200 Lidar-Sensor

Der TIM100-3010200 (Bestellnr. 1077524) ist ein kompakter, kostengünstiger 2D-LiDAR-Laserscanner für den Innenbereich aus der TiM-Serie von SICK, der für die Nahbereichserkennung, Anwesenheitsüberwachung und Kollisionsvermeidung in der industriellen Automatisierung und mobilen Geräten von SICK konzipiert ist. Es nutzt die patentierte Multipuls-Entfernungsmesstechnologie HDDM+ mit einem 850-nm-Infrarotlaser der Klasse 1 und liefert eine stabile Entfernungserkennung über ein breites horizontales Sichtfeld von 200° ohne tote Zonen. Es ist nur für Innenräume optimiert und verfügt über eine integrierte Feldauswertungslogik, um die Kontrolle vor Ort ohne komplexe externe Datenverarbeitung zu vereinfachen.

• Messprinzip: HDDM+ hochauflösende Entfernungsmessung
• Lichtquelle: 850 nm Infrarotlaser, Laserklasse 1 (augensicher)
• Horizontaler Scanwinkel: 200°
• Winkelauflösung: 1°
• Scanfrequenz: 14,5 Hz
• Arbeitsbereich: 0,05 m ~ 3 m
• Erkennbare Remission: 4 % ~ 1.000 % (unterstützt dunkle, matte Objekte und Reflektoren mit hohem Reflexionsvermögen)
• Typische Reaktionszeit: 70 ms
• Maximale Störfestigkeit gegen Umgebungslicht: 80.000 lx

• Abmessungen: 60 mm (B) * 60 mm (T) * 75,8 mm (H)
• Gewicht: 90 g (ohne Kabel)
• Schutzart: IP65 staubdicht und wasserdicht
• Schutzklasse: III
• Vibrations- und stoßfest für Standard-Fabrikumgebungen
• MTBF: 50 Jahre; MTTFD > 100 Jahre

• Stromversorgung: DC 10 V ~ 30 V
• Anschluss: 5-poliger drehbarer M12-Stecker
• Schnittstellen: IO-Link, 1 digitaler Eingang, 2 Push-Pull-Digitalausgänge
• Integrierte Feldauswertung: 1 Feldsatz, unterstützt 2 unabhängige Erkennungszonen
• Konfigurierbare Verzögerung und Verweilzeit: 69 ms ~ 30.015 ms
• Statusanzeigen: 2 LEDs für Strom- und Schaltsignalstatus
• Konfigurationssoftware: SOPAS ET zur Parametrierung, Zonenbearbeitung und Diagnose

1. Ultrakompaktes, leichtes Gehäuse für einfache Integration

   Nur 90 g bei geringem Platzbedarf, passt perfekt in enge Einbauräume auf AGVs, AMRs, Verpackungsmaschinen und Roboterzellen. Der drehbare M12-Stecker ermöglicht eine flexible Verkabelungsrichtung ohne zusätzliche Halterungen.

2. Breite 200°-Panorama-Scanabdeckung

   Ein einzelner Sensor deckt einen großen horizontalen Bereich ab, macht mehrere fotoelektrische Sensoren überflüssig und reduziert die Hardwarekosten und den Verkabelungsaufwand; Eine Winkelauflösung von 1° gewährleistet die zuverlässige Erkennung kleinster Hindernisse.

3. Integrierte Feldauswertung, einfache Steuerlogik

   Per Software können zwei unabhängige Schaltzonen frei definiert werden. Digitale Ausgänge lösen direkt SPS-Verriegelungen für Kollisionswarnung, Eintrittserkennung und Zonenschutz aus, ohne dass eine zusätzliche Berechnung der Entfernungsdaten erforderlich ist.

4. Stabile Messung auf diversen Oberflächen

   Die HDDM+-Multipulstechnologie minimiert Störungen durch schwach reflektierende dunkle Kunststoffe, Metall und reflektierende Böden und sorgt für eine gleichbleibende Erkennungsleistung unabhängig von der Zielfarbe oder Oberflächenstruktur.

5. Augensicherer Laser der Klasse 1 und lange Lebensdauer

   Laser der Klasse 1 erfordern keine besondere Schutzabschirmung für das Bedienpersonal; Die extrem lange MTBF reduziert die Wartungs- und Austauschhäufigkeit erheblich und ermöglicht einen kontinuierlichen Fabrikbetrieb rund um die Uhr.

6. Flexible Verbindung mit zwei IO-Link- und Digitalausgängen

   IO-Link ermöglicht die Fernänderung von Parametern, das Hochladen von Diagnosedaten in Echtzeit und die Verwaltung von Batch-Geräten. digitale Push-Pull-Ausgänge, kompatibel mit allen gängigen Industrie-SPS.

7. Robustes IP65-Industriegehäuse

   Beständig gegen Werkstattstaub, Wasserspritzer und leichten Ölnebel, stabiler Betrieb in Verpackungs-, Logistik- und allgemeinen Bearbeitungsumgebungen in Innenräumen.

• Kollisionsvermeidung für AGVs/AMRs und automatisierte Trolleys
• Roboter-Arbeitszellenperimeterschutz und Einbrucherkennung
• Anwesenheit und Materialzählung des Förderbandbereichs
• Erkennung und Positionsüberwachung von Verpackungsmaschinenteilen
• Sicherheitsüberwachung des Lagergangzugangs
• Automatische Tür-/Drehkreuzbereichserkennung
• Hinderniserkennung für kleine Werkzeugmaschinen
