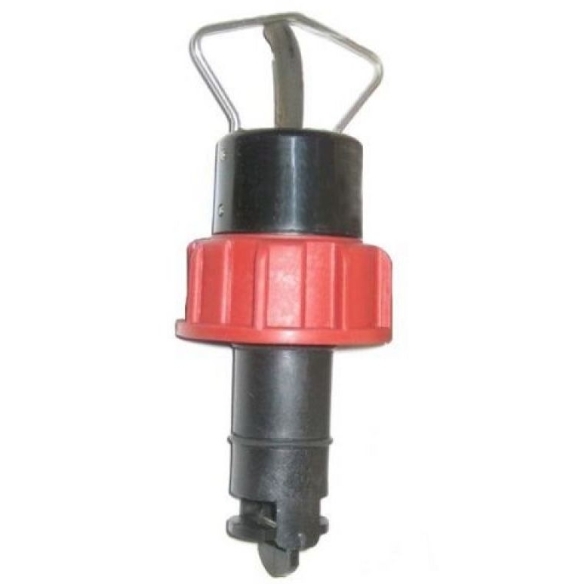

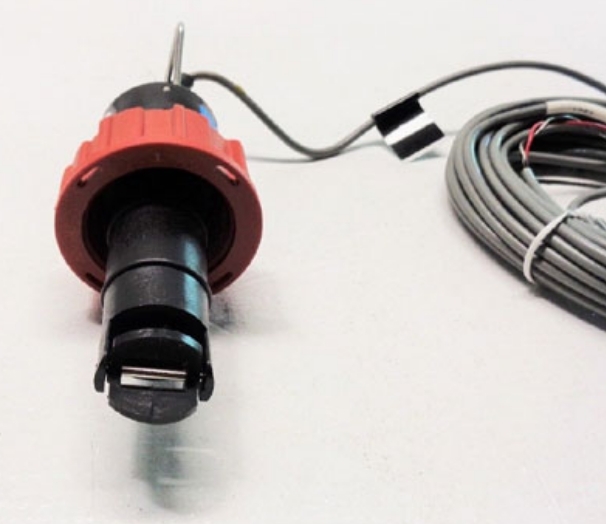

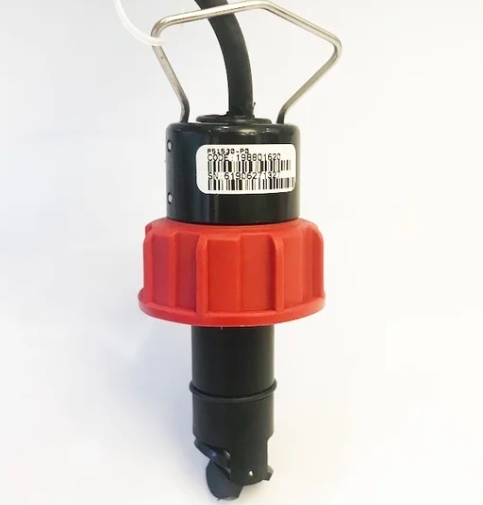

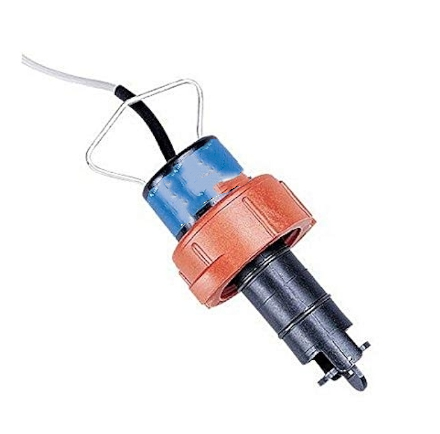

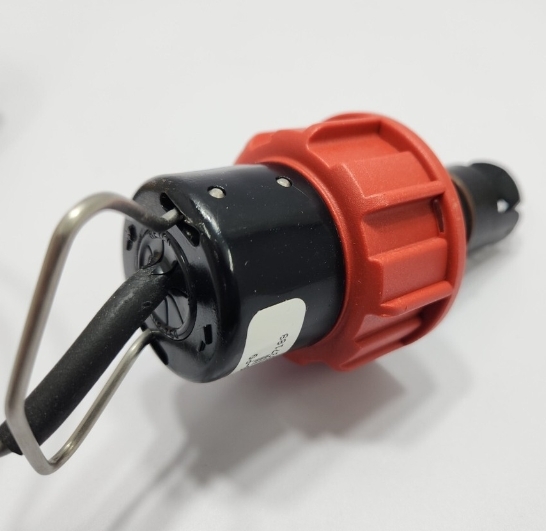

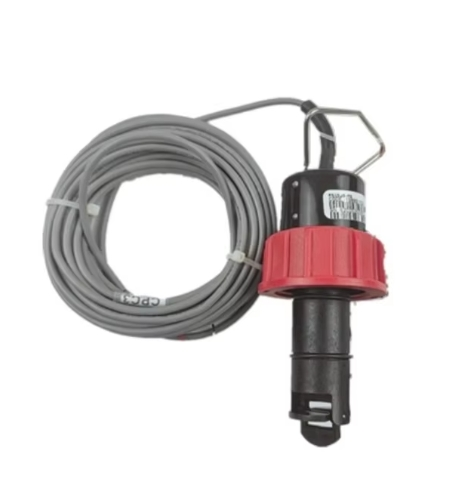

GF P51530-P1 Standard installierter Paddelrad-Flusssensor

Das Modell P51530-P1 ist der GF Signet 515 Rotor-X Einsteck-Schaufelrad-Durchflusssensor, der für die Flüssigkeitsdurchflussüberwachung in mittelgroßen bis großen Rohrleitungen mit DN125 bis DN200 (5" bis 8") entwickelt wurde. Es basiert auf einem energieautarken, passiven Schaufelrad-Messprinzip und dient als wirtschaftliche Allzweck-Strömungssonde, die häufig in der Wasseraufbereitung, der chemischen Verarbeitung und der Reinwasserindustrie eingesetzt wird.

• Sensorkörper: Glasgefülltes Polypropylen (PP), beständig gegen Säuren, Laugen, Meerwasser und leichte chemische Korrosion
• Rotorpaddel: PVDF, hervorragende Verschleißfestigkeit und chemische Verträglichkeit
• Zentralwelle: Titanlegierung, hohe Zugfestigkeit, rostfrei, geeignet für Medien mit winzigen Feststoffpartikeln
• Dichtungs-O-Ring: Standard-FPM (Viton); Optional sind EPDM- oder Kalrez-Spezialdichtungen erhältlich
• Kabel: Standardmäßiges 7,6 m langes, verdrilltes, abgeschirmtes Kabel, verlängerbar auf bis zu 60 m, wodurch elektromagnetische Störungen vor Ort wirksam unterdrückt werden

• Strömungsgeschwindigkeitsbereich: 0,3 ~ 6 m/s (1 ~ 20 ft/s), Turndown-Verhältnis bis zu 20:1 für stabile Messungen sowohl bei niedrigen als auch bei hohen Durchflussraten
• Anwendbare Rohrgröße: DN125 ~ DN200 (5" ~ 8"); Die gesamte Serie deckt DN15- bis DN900-Rohrleitungen ab
• Genauigkeit: Lineare Toleranz ±1 % FS, Wiederholgenauigkeit ±0,5 % FS bei 25 °C Umgebungstemperatur
• Mindest-Reynolds-Zahl: 4500; Nur für Vollrohr-Flüssigkeitsanwendungen, nicht kompatibel mit Gas- oder teilweise gefüllten Rohren
• Ausgangssignal: Passives Sinuswellenfrequenzsignal (1 V Spitze-Spitze); Ausgang 6 Hz pro 1 ft/s Strömungsgeschwindigkeit. Keine externe Stromversorgung erforderlich. Direkt kompatibel mit passiven Durchflussanzeigern (z. B. 3-5090). Kann mit dem Vorverstärker Modell 2760 gekoppelt werden, um eine Verbindung zu SPS oder Sendern (Serie 5500, 5600, 8850 usw.) herzustellen.
• Temperatur- und Druckbereich (PP-Gehäuse):

  Maximaler Betriebsdruck: 12,5 bar bei 20 °C

  Max. mittlere Temperatur: 90°C; Der Nenndruck sinkt bei 90 °C auf 1,7 bar

• Montageart: Einbaumontage. Kompatibel mit T-Stücken, Sattelklemmen und geschweißten Vorsprüngen. Unterstützt die Hot-Tap-Installation unter Druck ohne Systemabschaltung.

1. Das passive Design mit eigener Stromversorgung vereinfacht die Verkabelung

   Keine externe Stromversorgung erforderlich. Der passive Sinuswellenausgang senkt die Verkabelungskosten erheblich und ist ideal für entfernte Überwachungspunkte ohne Stromanschluss.

2. Breite chemische Kompatibilität

   Die Kombination aus PP-Gehäuse, PVDF-Rotor und Titanwelle funktioniert gut mit reinem Wasser, Abwasser, sauren/alkalischen Lösungen, Meerwasser und zirkulierendem Kühlwasser.

3. Großes Turndown-Verhältnis für vielseitige Arbeitsbedingungen

   Der große Messbereich von 20:1 gewährleistet eine zuverlässige Erkennung bei niedriger Geschwindigkeit von 0,3 m/s und vermeidet übermäßigen Abrieb bei maximal 6 m/s, wodurch Produktionslinien mit variabler Belastung mit einem einzigen Sensor abgedeckt werden.

4. Geringer Wartungsaufwand und lange Lebensdauer

   Keine elektronischen Komponenten in Prozessmedien eingetaucht; nur das Schaufelrad dreht sich. Der Titanschaft ist klemm- und abriebfest und minimiert die Demontage- und Kalibrierungszyklen bei langfristigem Dauerbetrieb.

5. Flexible Installation für große Rohrleitungen

   Speziell optimiert für 5"–8" Industrierohre. In Kombination mit komplettem GF-Armaturenzubehör ist eine Hot-Tap-Installation ohne Entleeren oder Stoppen der Rohrleitung möglich.

6. Hohe Präzision und hervorragende Wiederholgenauigkeit

   Die Wiederholgenauigkeit von ±0,5 % liefert konsistente Langzeitdaten, perfekt geeignet für Durchflussmessung, Pumpenschutz und Durchflussverriegelungssteuerungssysteme.

Reinwasser-/RO-Umkehrosmosesysteme, Abwasseraufbereitung, zirkulierendes Kühlwasser, chemische Flüssigkeitsübertragung, Kraftwerkswasserzirkulationssysteme
