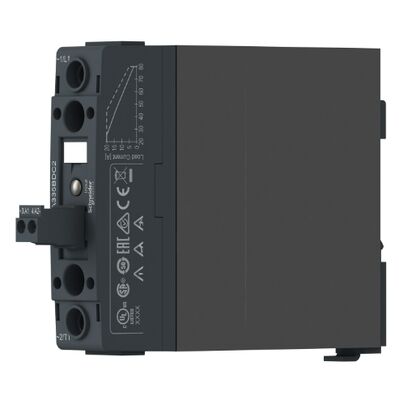

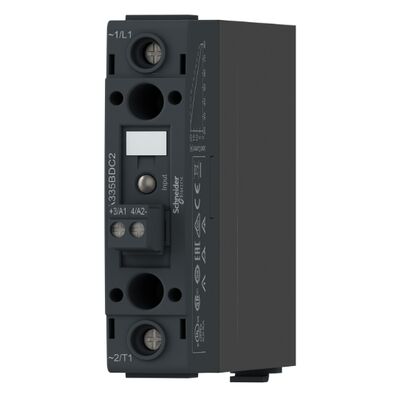

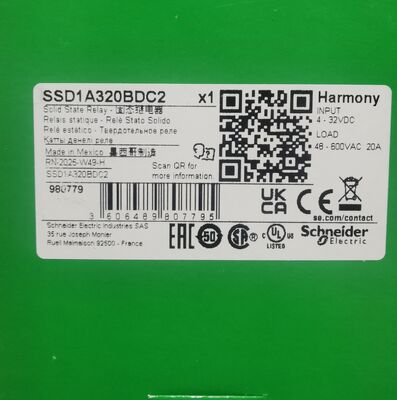

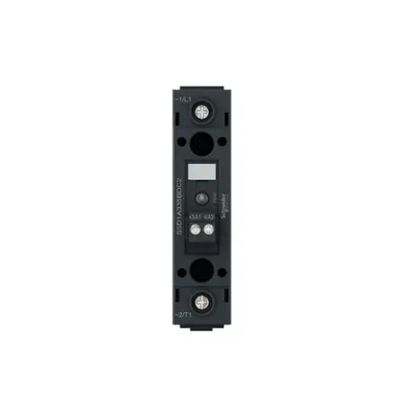

Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Laststrom 48-600V Wechselstrom Ausgang 4-32V Gleichstromsteuerung

  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
Herkunftsort Mexiko
Markenname Schneider
Zertifizierung CE
Modellnummer SSD1A320BDC2
Min Bestellmenge 1
Preis US$40
Verpackung Informationen KARTON
Lieferzeit 6-8 Wochen
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit 500 Stück
Produktdetails
Laststrom 0,1…20 A vorübergehende Überspannung 1200 V
Einflussstrom 300 A bei 60 Hz Maximaler Spannungsabfall <1,3 V im eingeschalteten Zustand
Hervorheben

20A Laststrom-Halbleiterrelais

,

48–600 V AC-Ausgang SSR

,

4–32 V DC-Steuer-DIN-Schienen-Relais
Hinterlass eine Nachricht
Produkt-Beschreibung
Schneider Electric SSD1A320BDC2 SSR-DIN-Schiene, 1-phasig, 48-600V AC Ausgang, 4-32V DC Steuerung, 20A, Schraubstecker
Das Harmony Solid State Relais SSD1A320BDC2 ist ein leistungsstarkes modulares DIN-Schienen-Relais, das für industrielle Anwendungen entwickelt wurde, die eine zuverlässige Schaltung von AC-Lasten mit Nullspannungs-Schalttechnologie erfordern.
Produktübersicht
Hauptproduktreihe Harmony Solid State Relais
Produkttyp Modulares DIN-Schienen-Relais
Gerätename SSD1
Konfiguration Schützkonfiguration mit steckbarem Schraubeingang
Elektrische Spezifikationen
Anzahl der Kanäle 1
Anzahl der Phasen 1-phasig
Nennstrom 20 A
Ausgangsspannung 48-600 V AC
Steuerkreissspannung 4-32 V DC
Schaltmodus Nullspannungs-Schaltung
Betriebsfrequenz 47-440 Hz
Nennbetriebsart Unterbrechungsfrei
Steuercharakteristiken
Ansprechspannung 4 V DC Einschalten
Abfallspannung 1 V DC Ausschalten
Eingangsstrombereich 10-15 mA
Lokale Signalisierung LED (grün) für Steuerspannung
Leistungsspezifikationen
Laststrom 0,1-20 A
Transiente Überspannung 1200 V
Einschaltstrom 300 A bei 60 Hz
Maximale Spannungsabfall <1,3 V im eingeschalteten Zustand
Motorsteuerungs-Nennwerte
120 V AC 0,37 kW / 0,5 PS
240 V AC 1,12 kW / 1,5 PS
480 V AC 2,24 kW / 3 PS
Mechanik & Installation
Montagehalterung 35 mm symmetrische DIN-Schiene (IEC 60715)
Eingangsklemmen Steckbare Schraubklemmen, 0,08-3,30 mm² (AWG 28-12)
Ausgangsklemmen Teleskopschraube, 0,75-10 mm² (AWG 20-8)
Eingangsdrehmoment 0,5 Nm (5 lb.in)
Ausgangsdrehmoment 2-2,2 Nm (18-20 lb.in)
Isolierung & Sicherheit
Dielektrische Festigkeit 4 kV AC (Ein-/Ausgangskreis, Ein-/Ausgang zum Gehäuse)
Nenn-Stoßspannungsfestigkeit 6 kV (Ein-/Ausgangskreis, Ein-/Ausgang zum Gehäuse)
Isolationswiderstand 1000 MΩ bei 500 V DC
