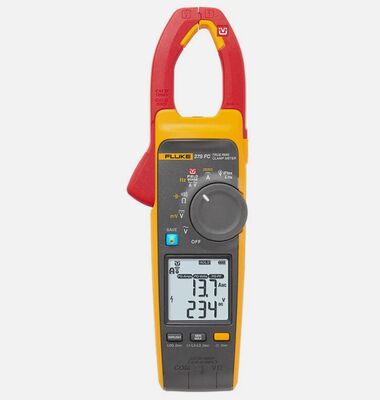

Fluke 376 FC Echte Effektivwert-AC/DC-Zangenmessgeräte 1000A Wireless mit iFlex

Die Echteffektivstrommesszange Fluke 376 FC mit iFlex ist das fortschrittlichste Fehlerbehebungstool für Industrie- und Gewerbeelektriker. Das 376 ist Teil der Fluke Connect-Familie drahtloser Messgeräte, mit denen Sie Messungen protokollieren, Trends verfolgen und überwachen können, während Sie sich dank Bluetooth-Konnektivität sicher von der Lichtbogenzone fernhalten.

Finden Sie die Ursache schwieriger Probleme

Das Zangenmessgerät 376 FC verwendet einen integrierten Tiefpassfilter für genaue Messungen nichtlinearer Signale, wie z. B. Antriebe mit einstellbarer Geschwindigkeit, elektronische Vorschaltgeräte und andere nichtlineare Lasten. Die Klemme verwendet außerdem eine proprietäre Einschaltstrommesstechnologie, um Rauschen herauszufiltern und den Motoranlaufstrom genau so zu erfassen, wie ihn der Schaltkreisschutz sieht.

Messen:

• Spannung bis 1000 V AC oder DC
• Widerstand bis 60 kΩ mit Durchgangserkennung
• Aufzeichnung von Min., Max., Durchschnitt und Einschaltstrom zur automatischen Erfassung von Schwankungen
• 500 mV DC-Messbereich zur Verbindung mit anderem Zubehör
• 1000 μF Kapazitätsmessung

Arbeiten Sie sicher und bequem

Die 376 FC-Klemme verfügt über die Sicherheitsklassifizierung CAT III 1000 V und CAT IV 600 V und wurde entwickelt, um Ihnen den höchstmöglichen Schutz in einem Prüfgerät zu bieten.

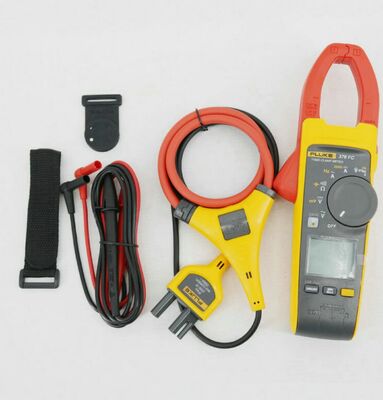

Die mitgelieferte flexible Stromzange iFlex erleichtert den Zugang zu großen Leitern auf engstem Raum. Die flexible Sonde:

• Erweitert den Messbereich auf 2500 A AC
• Ermöglicht Frequenzmessungen bis 500 Hz mit Körperbacke und iFlex

Spezifikationen: Echteffektiv-Zangenmessgerät Fluke 376 FC mit iFlex

Allgemeine Spezifikationen
Wechselstrom über Backen
Reichweite	999,9 A
Auflösung	0,1 A
Genauigkeit	2 % ±5 Stellen (10 Hz bis 100 Hz)
	2,5 % ±5 Ziffern (100–500 Hz)
Crest-Faktor (50 Hz/60 Hz)	3 bei 500 A
	2,5 bei 600 A
	Für CF >2 2 % hinzufügen
Wechselstrom über flexible Stromzange
Reichweite	2500 A
Auflösung	0,1 A (≤ 600 A)
	1 A (≤ 2500 A)
Genauigkeit	3 % ±5 Ziffern (5 – 500 Hz)
Crest-Faktor (50/60 Hz)	3,0 bei 1100 A
	2,5 bei 1400 A
	1,42 bei 2500 A
	Für CF > 2 2 % hinzufügen
Positionsempfindlichkeit
	i2500-10 Flex	i2500-18 Flex
A
Abstand vom Optimum	0,5 Zoll (12,7 mm)	1,4 Zoll (35,6 mm)
Fehler	±0,5 %	±0,5 %
B
Abstand vom Optimum	0,8 Zoll (20,3 mm)	2,0 Zoll (50,8 mm)
Fehler	±1,0 %	±1,0 %
C
Abstand vom Optimum	1,4 Zoll (35,6 mm)	2,5 Zoll (63,5 mm)
Fehler	±2,0 %	±2,0 %
Bei der Messunsicherheit wird davon ausgegangen, dass sich der zentrale Primärleiter an der optimalen Position befindet, kein externes elektrisches oder magnetisches Feld vorhanden ist und innerhalb des Betriebstemperaturbereichs liegt.
Gleichstrom
Reichweite	999,9 A
Auflösung	0,1 A
Genauigkeit	2 % ±5 Ziffern
Wechselspannung
Reichweite	1000 V
Auflösung	0,1 V (≤600,0 V)
	1 V (≤1000 V)
Genauigkeit	1 % ±5 Ziffern (20 Hz bis 500 Hz)
Gleichspannung
Reichweite	1000 V
Auflösung	0,1 V (≤600,0 V)
	1 V (≤1000 V)
Genauigkeit	1 % ±5 Ziffern
mV Gleichstrom
Reichweite	500,0 mV
Auflösung	0,1 mV
Genauigkeit	1 % ±5 Ziffern
Frequenz über Kiefer
Reichweite	5,0 Hz bis 500,0 Hz
Auflösung	0,1 Hz
Genauigkeit	0,5 % ±5 Ziffern
Triggerpegel	5 Hz bis 10 Hz, ≥10 A
	10 Hz bis 100 Hz, ≥5 A
	100 Hz bis 500 Hz, ≥10 A
Frequenz über flexible Stromzange
Reichweite	5,0 Hz bis 500,0 Hz
Auflösung	0,1 Hz
Genauigkeit	0,5 % ±5 Ziffern
Triggerpegel	5 Hz bis 20 Hz, ≥25 A
	20 Hz bis 100 Hz, ≥20 A
	100 Hz bis 500 Hz, ≥25 A
Widerstand
Reichweite	60 kΩ
Auflösung	0,1 Ω (≤600 Ω)
	1 Ω (≤6000 Ω)
	10 Ω (≤60 kΩ)
Genauigkeit	1 % ±5 Ziffern
Kapazität
Reichweite	1000 μF
Auflösung	0,1 μF (≤ 100 μF)
	1 μF (≤ 1000 μF)
Genauigkeit	1 % ±4 Ziffern
Mechanische Spezifikationen
Maximale Spannung zwischen einem beliebigen Anschluss und Erde	1000 V
Batterien	2 AA, NEDA 15A, IEC LR6
Betriebstemperatur	-10 °C bis +50 °C
Lagertemperatur	-40 °C bis +60 °C
Betriebsfeuchtigkeit - nicht kondensierend (< 10°C)	≤90 % RH (bei 10 °C bis 30 °C)
	≤75 % RH (bei 30 °C bis 40 °C)
	≤45 % RH (bei 40 °C bis 50 °C)
Betriebshöhe	2000 m
Lagerhöhe	12.000 m

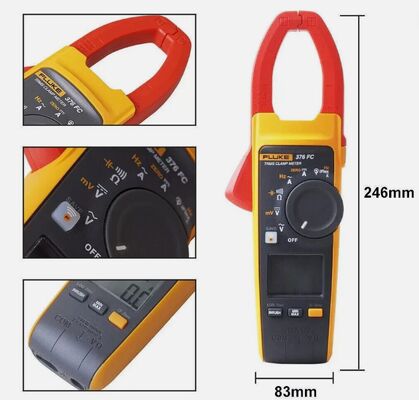

Größe (L x B x H)	249 x 85 x 45 mm
Gewicht	395 g
Kieferöffnung	34 mm
Flexibler Stromzangendurchmesser	7,5 mm
Flexible Stromzangenkabellänge (Kopf zum Elektronikstecker)	1,8 m
Sicherheit	IEC 61010-1, Verschmutzungsgrad 2
	IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V
	IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
IP-Schutzart	IEC 60529: IP30, außer Betrieb
Hochfrequenzzertifizierung, FCC-ID	T68-FBLE IC:6627A-FBLE
Elektromagnetische Verträglichkeit (EMV)
International	IEC 61326-1: Tragbare, elektromagnetische Umgebung, IEC 61326-2-2
	CISPR 11: Gruppe 1, Klasse A
	Gruppe 1: Geräte haben absichtlich leitungsgebundene Hochfrequenzenergie erzeugt und/oder verwendet, die für die interne Funktion des Geräts selbst erforderlich ist.
	Klasse A: Geräte sind für den Einsatz in allen Einrichtungen außer Privathaushalten und solchen geeignet, die direkt an ein Niederspannungsnetz angeschlossen sind, das Gebäude versorgt, die für Wohnzwecke genutzt werden. Aufgrund von leitungsgebundenen und abgestrahlten Störungen kann es möglicherweise zu Schwierigkeiten bei der Gewährleistung der elektromagnetischen Verträglichkeit in anderen Umgebungen kommen. Beim Anschluss des Geräts an ein Prüfobjekt können Emissionen auftreten, die über die von CISPR 11 geforderten Grenzwerte hinausgehen.
Korea (KCC)	Geräte der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
	Klasse A: Das Gerät erfüllt die Anforderungen für industrielle Geräte mit elektromagnetischen Wellen und der Verkäufer oder Benutzer sollte dies zur Kenntnis nehmen. Dieses Gerät ist für den Einsatz in Geschäftsumgebungen und nicht für den Einsatz in Privathaushalten bestimmt.
USA (FCC)	47 CFR 15 Unterabschnitt B. Dieses Produkt gilt gemäß Abschnitt 15.103 als ausgenommenes Gerät.
Temperaturkoeffizienten	Addieren Sie 0,1 x die angegebene Genauigkeit für jedes Grad C über 28 °C oder unter 18 °C
