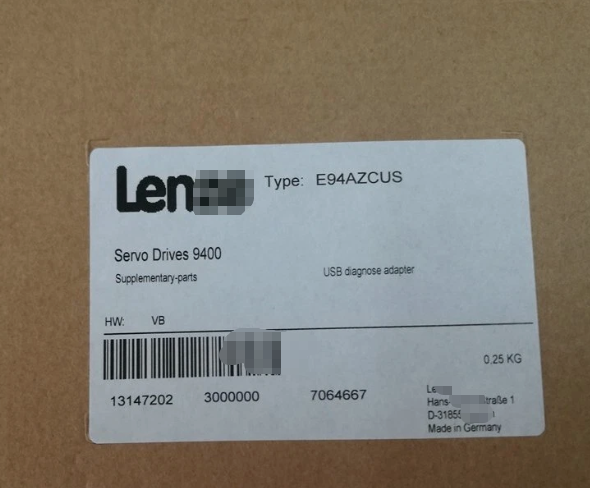

Original LENZE E94AZCUS USB Diagnoseadapter Lager

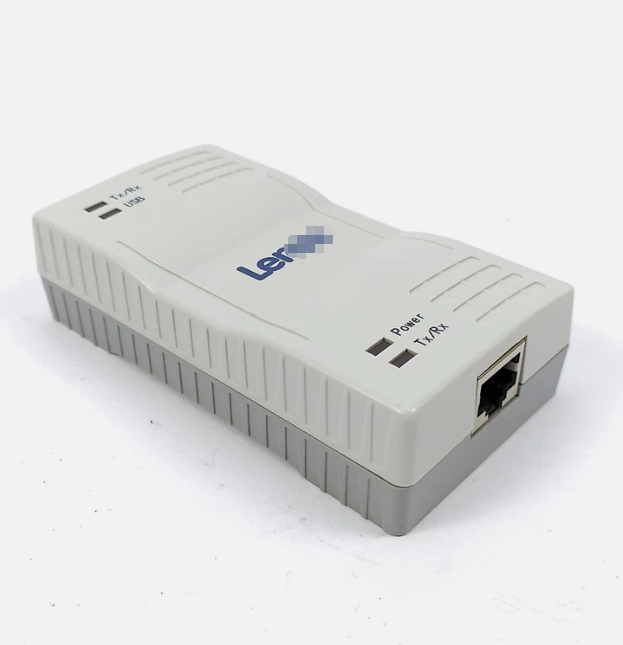

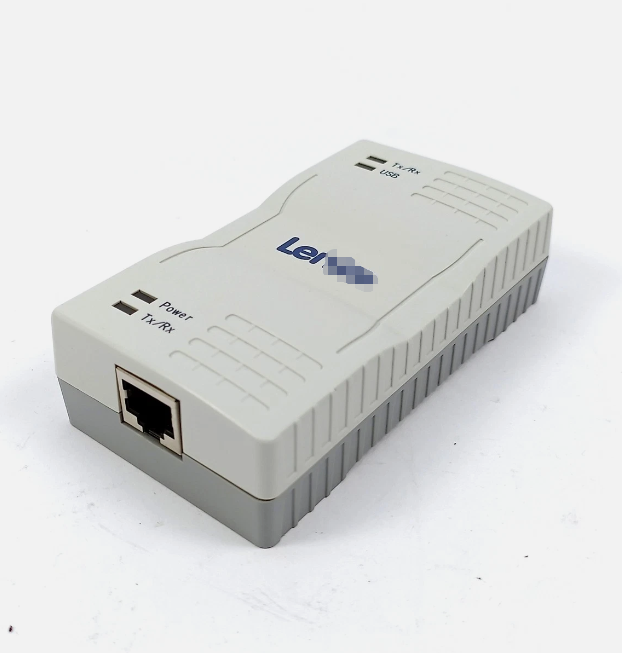

Für Anwender von Lenze Servoantrieben der 9400er Serie dient der E94AZCUS als USB-Diagnoseadapter, der den Diagnoseprozess und die Parametrierung über einen PC vereinfacht. Seine physische Konfiguration umfasst einen USB-Typ-B-Anschluss an X61 sowie einen Geräteanschluss über eine RJ45-Buchse an X6.

Dieses Modul bezieht die Stromversorgung direkt vom USB-Anschluss des PCs, was eine unkomplizierte Konnektivität gewährleistet und gleichzeitig eine maximale Stromaufnahme von 100 mA aufrechterhält. Zu den erweiterten Sicherheitsmerkmalen gehört die Opto-Isolation, die den Antrieb und den PC vor potenziellen elektrischen Störungen und Interferenzen schützt.

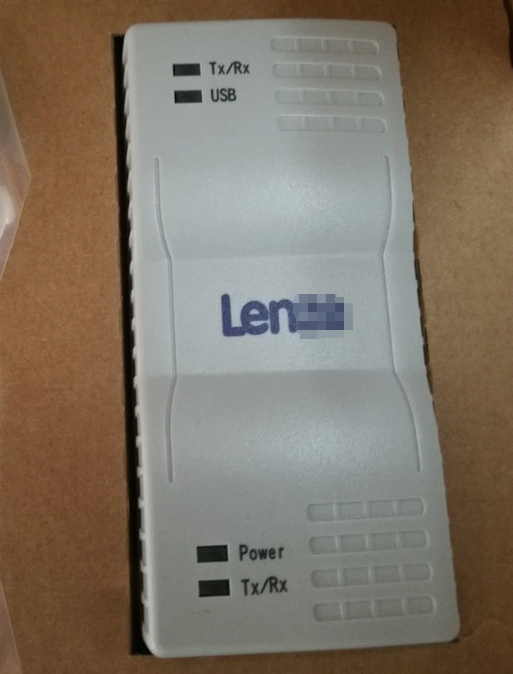

Der sichtbare Betriebszustand wird durch eine Reihe von LEDs angezeigt: eine grüne Betriebsanzeige, eine gelbe Tx/Rx-Anzeige und eine weitere grüne LED für die USB-Statusanzeige. Bei der Bewertung der physischen Spezifikationen misst das Gerät etwa 28 cm in der Höhe, 14 cm in der Breite und 4 cm in der Tiefe und wiegt etwa 1,0 kg. Der E94AZCUS arbeitet effizient in einem Temperaturbereich von 0 °C bis +40 °C und kann in Umgebungen zwischen -25 °C und +70 °C gelagert werden. Darüber hinaus kann er bei einer Luftfeuchtigkeit von 5 % bis 95 % betrieben werden, sofern die Luftfeuchtigkeit nicht kondensierend ist.
