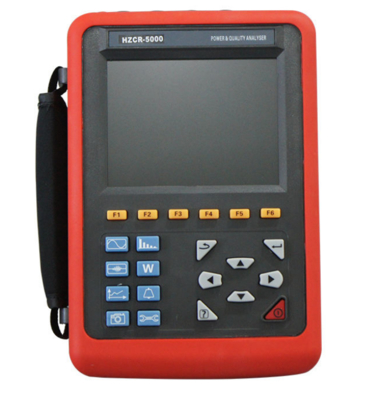

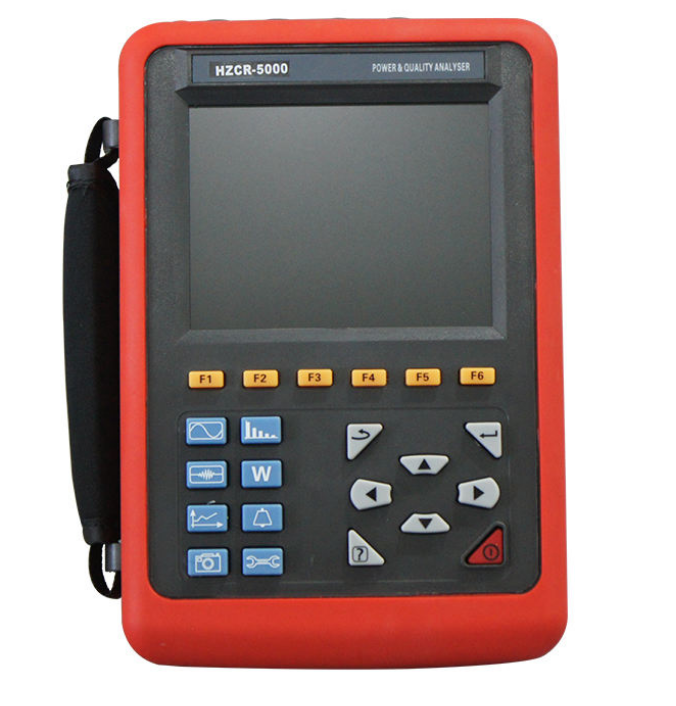

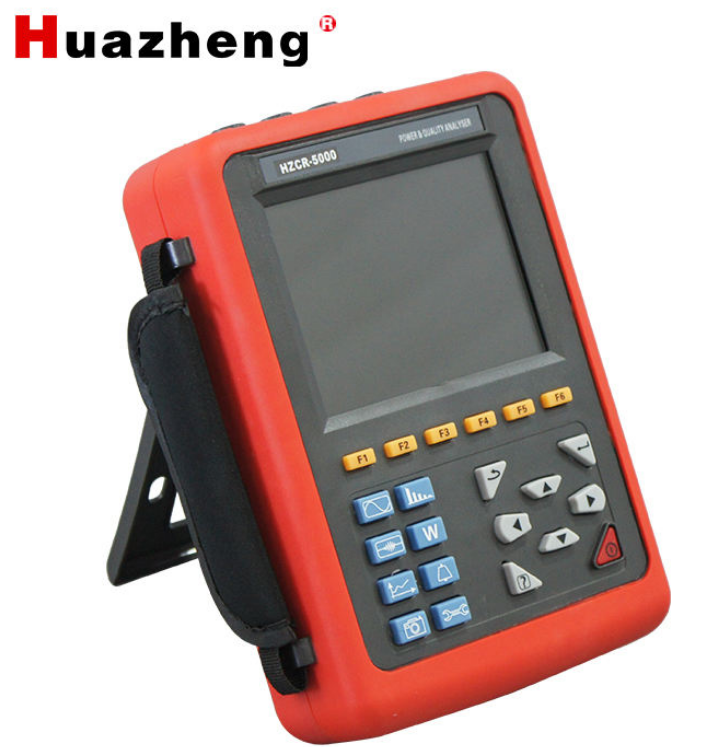

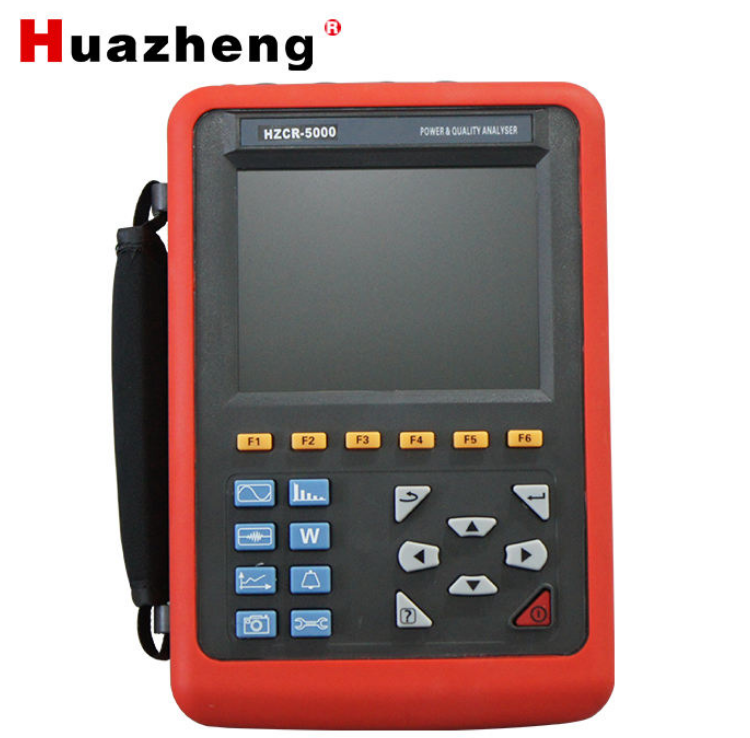

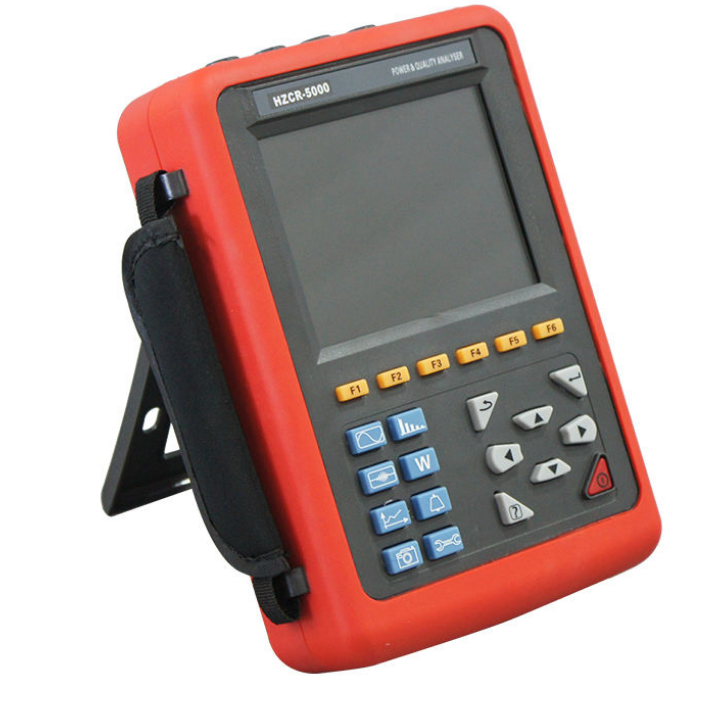

HuaZheng HZCR-5000 3-Phasen-Netzqualitätsanalysator

Der HZCR-5000 Power Quality Analyzer ist ein umfassendes Testinstrument, das von unserem Unternehmen sorgfältig entwickelt und speziell für Feldtests von drei Phasen konzipiert wurde. Es ist multifunktional und intelligent, mit einer prägnanten Mensch-Maschine-Bedienung. Es ist einfach zu bedienen, verfügt über einen großen LCD-Bildschirm, eine hohe Auflösung, eine Benutzeroberfläche in Chinesisch und Englisch, eine stoßfeste Gehäusestruktur usw. Es kann gleichzeitig den 4-Kanal-Strom (ABC-Dreiphasen- und Neutralleiterstrom), 4-Kanal-Spannung (ABC-Dreiphasenspannung und Neutralleiterspannung gegen Erde), den Spitzenwert von Strom und Spannung, den Maximal-/Minimalwert über einen Zeitraum, den Dreiphasen-Unsymmetriefaktor, die Kurzzeit-Spannungsflimmerung, den Transformator-K-Faktor, die Wirkleistung, die Blindleistung, die Scheinleistung, den Leistungsfaktor und den Verschiebungsleistungsfaktor, die Wirkleistung, die Blindleistung, die Scheinleistung, die gesamte harmonische Verzerrung und die Oberschwingungen usw. messen; Echtzeit-Wellenform, Balkendiagramme des Oberschwingungsverhältnisses von Strom und Spannung anzeigen; Momentane Änderungen von Spannung und Strom dynamisch erfassen, den Anlaufstrom überwachen, die Leistungsparameter überwachen und die Alarmliste generieren, das Trenddiagramm für eine lange Zeit aufzeichnen und Testdaten speichern.

In den aktuellen Stromanwendungen werden immer mehr Großgeräte eingesetzt, und Netzfehler sind immer komplexer geworden. Mit der Entwicklung der Industrie werden immer höhere Anforderungen an die Qualität der elektrischen Energie gestellt. Wir bieten diesen Power Quality Analyzer dafür an, mit dem Sie komplexe Stromversorgungssysteme schneller und genauer beheben und die Parameter der Netzqualität umfassender und systematischer überwachen und warten können.

Der HZCR-5000 Power Quality Analyzer verwendet eine DSP + ARM Doppelprozessorarchitektur, wobei der DSP für die Datenerfassung und die Verarbeitung von Algorithmen verwendet wird, der ARM für das Kommunikationsprotokoll und die Verarbeitung der Mensch-Maschine-Schnittstelle; Die analoge Signalaufnahme erfolgt über 2 AD7655 von ADI. Die Auflösung für den AD7655 beträgt 16 Bit und es handelt sich um eine 4-Kanal-Synchronabtastung. Die höchste Abtastrate kann 1 MSPS erreichen, um die Genauigkeit des Kanals und die Informationsintegrität zu gewährleisten und keine transienten Änderungen im Netz zu verpassen. Er kann die transienten Wellenformen, die drastisch ansteigen und abfallen, und die momentane Unterbrechung der Wellenform genauer erkennen; Die DSP-Arbeitsfrequenz liegt bei über 200 MHz, um das Stromnetz rechtzeitig zu überwachen und die Abtastfrequenz dynamisch anzupassen, um die Synchronisation von Netzfrequenz und Abtastfrequenz zu realisieren; Mit einem 5,6-Zoll-LCD-Farbbildschirm mit einer Auflösung von 640 x 480 Pixeln, mit unterschiedlichen Farbunterschieden zwischen den Parametern der Phase, der Wellenform, des Vektordiagramms, des Oberschwingungsverhältnisses, kann der Benutzer den Zustand der Netzparameter effizienter und intuitiver verstehen. Der eingebaute Flash-Speicher kann 60 Screenshot-Gruppen gleichzeitig speichern, 150 Gruppen von erfassten transienten Spannungs-/Stromwellenformdiagrammen und 12800 Gruppen von Alarmlisten. Das Anlaufstromerkennungsmodell kann die Anlaufstromwellenform kontinuierlich für 100 s erfassen. Die eingebaute 2G-Speicherkarte speichert die Trendkurvenaufzeichnung, wobei gleichzeitig 20 Parameter (je nach Bedarf wählbar) alle fünf Sekunden Daten erfasst werden, Trendkurvenaufzeichnungen können für 300 Tage gespeichert werden.

Power Quality Analyzer auch genannt: Intelligenter Dreiphasen-Power-Quality-Analyzer, Multifunktionaler Power-Quality-Analyzer, der gleichzeitig die Funktionen eines Harmonischen Analysators, eines Phasen-Volt-Ampere-Messgeräts und eines elektrischen Parametertesters bietet. Er wird in der Elektrizitätsindustrie, der Petrochemie, der Metallurgie, der Eisenbahn, in Bergbauunternehmen, Forschungseinrichtungen und in der Messtechnik eingesetzt.Besonders geeignet für die umfassende Analyse und Diagnose aller elektrischen Parameter von Spannung, Strom, Leistung, Oberschwingungen und Phase.
