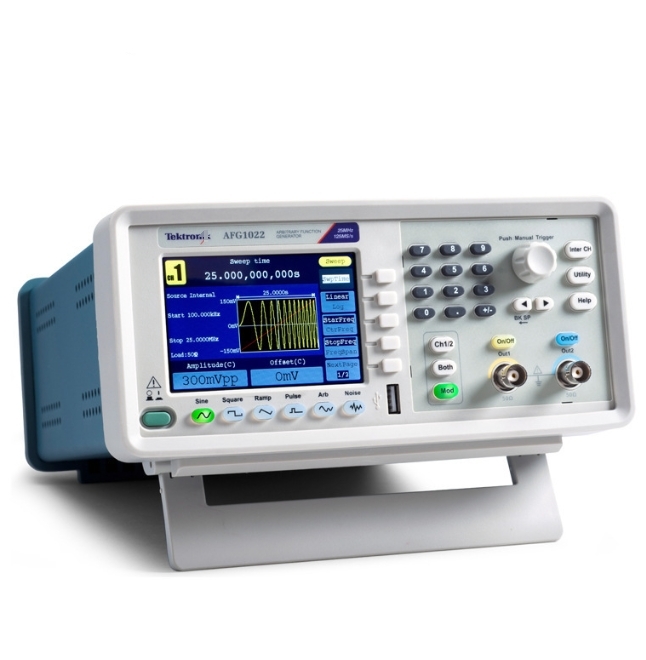

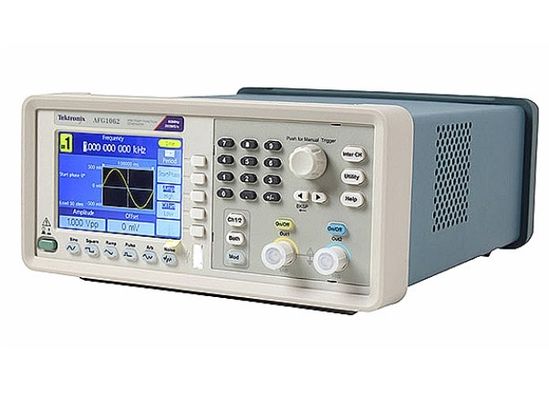

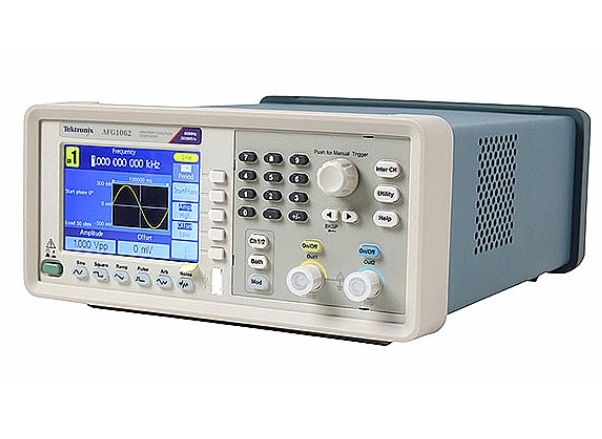

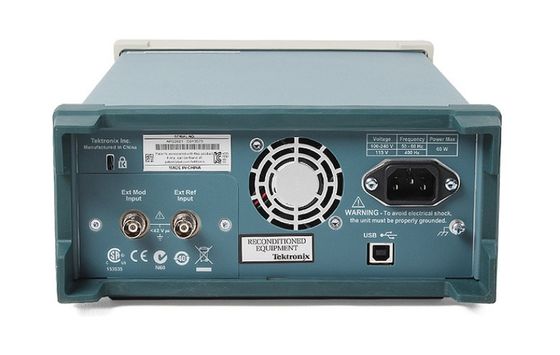

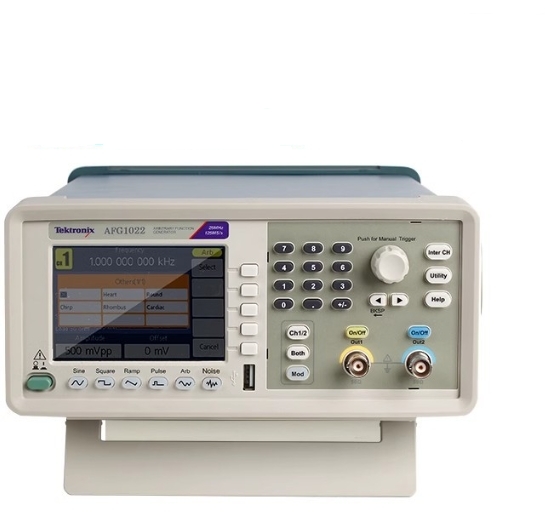

Tektronix AFG1022 willkürliche Funktionsgenerator 25MHz zufällige Funktionsgenerator

Der Arbiträrfunktionsgenerator der AFG1000-Serie bietet ein Wellenformerzeugungswerkzeug mit dem besten Preis-Leistungs-Verhältnis. Er umfasst zwei Modelle mit Dualkanälen, bis zu 60 MHz Bandbreite und bis zu 10 Vp-p Ausgangsamplitude. Die vier Betriebsarten, 50 integrierte, häufig verwendete Wellenformen und der integrierte 200 MHz Frequenzzähler decken die meisten Wellenformerzeugungsanforderungen in Ihren Experimenten und Testaufgaben ab. Das 3,95-Zoll-TFT-LCD, die Kurztasten, die USB-Schnittstelle und die PC-Software bieten die intuitivsten Möglichkeiten zur Konfiguration des Instruments.

Wichtige Leistungsspezifikationen

• Zweikanalige Sinuswellen mit 25 MHz oder 60 MHz, Rechteckwellen mit 12,5 MHz oder 30 MHz
• 14 Bit, Arbiträrwellen mit 125 MS/s oder 300 MS/s und 8 k Punkten Aufzeichnungslänge
• Amplitude 1 mVp-p bis 10 Vp-p in 50 Ω Lasten

Hauptmerkmale

Anwendungen

Leistung und Funktionen

1 μHz bis 25 MHz oder 60 MHz Sinuswellenbereich mit 12-stelliger oder 1 μHz Auflösung und einer ±1 ppm Drift-Hochstabilitätszeitbasis bietet eine hohe Signalgenauigkeit im Frequenzbereich. Mit 1 mVp-p bis 10 Vp-p Ausgangsamplitudenbereich und 14 Bit oder 1 mVp-p Auflösung über den gesamten Frequenzbereich besteht keine Notwendigkeit mehr, Kompromisse zwischen Ausgangsamplitude und Frequenz einzugehen.

Vier verschiedene Betriebsarten decken die meisten Anwendungsfälle mit einer kostengünstigen Lösung ab. 50 am häufigsten verwendete Standard- und Arbiträrwellenformen sind für den einfachen Zugriff integriert. Bis zu 8 K Punkte Arbiträrwellenformspeicher ermöglichen es Benutzern, reale Signale zu replizieren, die mit einem Tektronix-Oszilloskop erfasst oder mit ArbExpress definiert wurden. Der eingebaute 200 MHz Frequenzzähler mit 6-stelliger Auflösung ist eine einfache und präzise Möglichkeit, Frequenzen/Perioden/Impulsbreiten/Tastverhältnisse zu messen.
