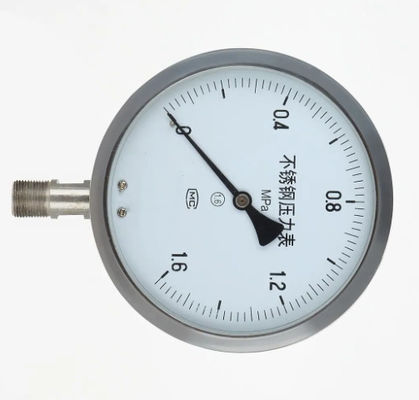

MC Y250BF Differenzdruckmessgerät für Öl, Wasser und Luft

Hergestellt in China MC 1.6 -40-180℃ Unterdruckmanometer Y250BF zur Verwendung in Öl, Gas und Wasser

Einführung

Druckmessgerät (englischer Name: pressure the gauge) bezieht sich auf ein elastisches Element als das empfindliche Element, misst und weist auf das obige Umgebungsmessgerät hin, die weit verbreitete Anwendung, es fast in allen industriellen Prozessen und Forschungsbereichen. Im Wärmerohrnnetz, der Öl- und Gastransmission, der Wasserversorgung, dem Gasversorgungssystem, der Kfz-Werkstatt usw. ist es überall zu sehen. Insbesondere im Prozess der industriellen Prozesskontrolle und der Technologie, da die Flexibilität des mechanischen Druckmessgerätsensors eine hohe mechanische Festigkeit aufweist und die Produktion bequem ist, wartet auf ein Merkmal, das das mechanische Druckmessgerät weit verbreitet macht.

Spezifikation

Das Funktionsprinzip

Druckmessgerät durch empfindliches Element innerhalb der Tabelle (Bourdon-Rohre, Bälge, Bälge) der elastischen Verformung, wieder durch den Transformationsmechanismus der Bewegung in der Tabelle wird die Druckverformung auf einen Zeiger, Zeigerdrehung zur Anzeige des Drucks.

Die Hauptstruktur

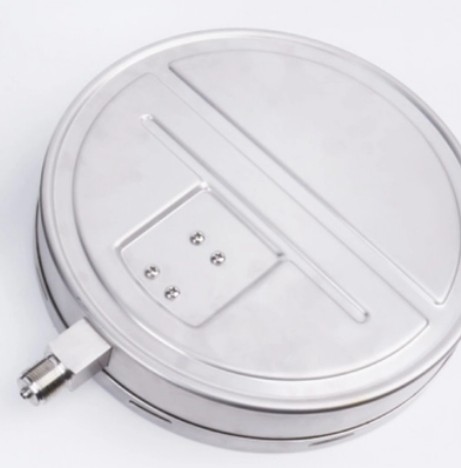

Das Überlaufloch: Wenn ein Bourdon-Rohr platzt, wird der Innendruck durch das Überlaufloch nach außen abgelassen, um ein Platzen der Glasscheibe zu verhindern. Hinweis: Um die normale Leistung des Überlauflochs aufrechtzuerhalten, muss auf der Rückseite der Tabelle mindestens 10 mm Platz gelassen werden, sie können sich nicht verformen oder überlaufen. Zeiger: Zusätzlich zum Standardzeiger ist ein anderer Zeiger optional. Glasscheibe: Zusätzlich zum Standardglas sind andere Spezialgläser wie gehärtetes Glas, reflektierendes Glas optional. Leistungsklassifizierung: regelmäßig (Standard), Dampf mit gewöhnlich (M), hitzebeständiger Typ (H), Widerstand gegen Vibrationsmodus (V) Dampf mit Vibrationsmodus (MV) hitzebeständig gegen Vibrationsmodus (HV) Handhabung: Verbot von Öl/CAI bei der Herstellung von Wasseraufbereitung zur Entfernung der Restflüssigkeit von Wasser oder Öl. Eine Angabe: Gehäusefarbe zusätzlich zur Standardfarbe muss angegeben werden. Drosselventil (optional): Um den schwankenden Druck zu reduzieren, wird ein Drosselventil am Eingangsdruck installiert.

Verwendungshinweis

1, das Instrument muss vertikal installiert werden: 17 mm sollten verwendet werden, wenn der Schraubenschlüssel zum Anziehen verwendet wird, sollte das Gehäuse nicht stark verdreht werden; Sollte vermieden werden, beim Transport zu berühren. Stoß:

2, Instrument unter Verwendung von geeignet in der Umgebungstemperatur von 25-55 ℃;

3, die Verwendung der Arbeitsumgebung Schwingungsfrequenz < 25 Hz, die Amplitude beträgt nicht mehr als 1 mm; 12000一.

4, die Verwendung der chinesischen Umgebungstemperatur ist zu hoch, was den Wert des Instruments nicht auf Null zurückführt oder erscheint, was einen Fehler anzeigt, kann den oberen Gehäusedichtungsstopfen öffnen, das Instrumentenlumen und die Atmosphäre miteinander verbinden

5, Instrument unter Verwendung des Bereichs, sollte zwischen der oberen Grenze von 1/3 ~ 213 liegen;

6, bei der Messung von korrosiven Medien, kann das Kristallisationsmedium, die Viskosität größerem Medium, sollte eine Isolationsvorrichtung hinzugefügt werden; Druckmessgerät (Abbildung 5)

7, Instrument sollte regelmäßig überprüft werden (mindestens alle drei Monate), wenn ein Fehler festgestellt wird, ist dieser umgehend zu beheben;

8, Instrument ab dem Lieferdatum, wenn ein halbes Jahr unter normalen Lagerbedingungen der Verwendung einen Fehler oder eine Beschädigung aufgrund schlechter Qualität feststellt, ist das Unternehmen für die Reparatur oder den Austausch verantwortlich;

9, benötigen Messinstrumente für korrosive Medien, sollten die Anforderung bei der Bestellung angeben.

Druckmessgeräte in fast allen industriellen Prozessen und in der wissenschaftlichen Forschung. Im Wärmerohrnnetz, der Öl- und Gastransmission, der Wasserversorgung, dem Gasversorgungssystem, der Kfz-Werkstatt usw. ist es überall zu sehen. Insbesondere im Prozess der industriellen Prozesskontrolle und der Technologie, da die Flexibilität des mechanischen Druckmessgerätsensors eine hohe mechanische Festigkeit aufweist und die Produktion bequem ist, wartet auf ein Merkmal, das das mechanische Druckmessgerät weit verbreitet macht.

Auswahlprinzip

1, die Auswahl des Typs

Die Instrumententypauswahl muss die Anforderungen des Prozesses erfüllen. Ob Sie beispielsweise Fernübertragung, automatische Aufzeichnung oder die Polizei benötigen; Die Art des gemessenen Mediums (z. B. die Temperatur des gemessenen Mediums, die Viskosität, die Korrosion, der Verschmutzungsgrad, ob es brennbar und explosiv ist usw.) stellt besondere Anforderungen an das Instrument, die Umgebungsbedingungen vor Ort (z. B. Luftfeuchtigkeit, Temperatur, Magnetfeldstärke, Vibration usw.) für Instrumententypen usw. Daher ist die korrekte Auswahl der Instrumententypen gemäß den technischen Anforderungen die Gewährleistung der normalen Arbeit des Instruments und die wichtige Voraussetzung für die Sicherheit in der Produktion. Beispielsweise verwenden normale Druckmessgeräte die Federrohre mit Kupferlegierung, die Stahllegierung (Hochspannung) verwenden, und die Wasserstoffdruckmessgeräte verwenden Federrohrmaterialien aus Kohlenstoffstahl oder Edelstahl, die keine Kupferlegierung verwenden dürfen. Da Ammoniak und Kupfer eine chemische Reaktion erzeugen, explodiert es, daher können allgemeine Druckmessgeräte nicht zur Ammoniakdruckmessung verwendet werden. Sauerstoffdruckmessgerät mit normalem Druckmessgerät in Bezug auf Struktur und Material kann genau gleich sein, nur Sauerstoff mit Öldruckmessgerät muss verboten werden. Denn Öl in das Sauerstoffsystem kann leicht eine Explosion verursachen. Das Sauerstoffdruckmessgerät, das bei der Kalibrierung verwendet wird, verwendet nicht wie ein gewöhnliches Druckmessgerät Öl als Arbeitsmedium, und das Sauerstoffdruckmessgerät muss den Kontakt mit Öl im Lager strikt vermeiden. Wenn Sie ein vorhandenes Öldruckmessgerät zur Messung des Sauerstoffdrucks verwenden müssen, muss es vor der Verwendung wiederholt mit Tetrachlorkohlenstoff gereinigt und sorgfältig geprüft werden, bis kein Öl mehr vorhanden ist.

2, die Bestimmung des Messbereichs

Um sicherzustellen, dass die elastische Komponente zuverlässig im Rahmen der Sicherheit der elastischen Verformung arbeiten kann, muss bei der Auswahl des Bereichs entsprechend der Größe des gemessenen Drucks und der Druckänderungsgeschwindigkeit genügend Spielraum vorhanden sein, daher sollte die obere Grenze des Druckmessgeräts höher sein als der Prozess in der Produktion des möglichen maximalen Druckwerts. Gemäß den "technischen Vorschriften für die chemische Steuerung" darf der maximale Arbeitsdruck die obere Grenzwert von 2/3 der Messung nicht überschreiten; Messen des Impulsdrucks, der maximale Arbeitsdruck darf die obere Grenzwert der Messung von 1/2 nicht überschreiten; Bei der Messung von Hochdruck darf der maximale Arbeitsdruck 3/5 der oberen Grenzwert der Messung nicht überschreiten, im Allgemeinen gemessener Druck am meisten, ein kleiner Wert sollte nicht weniger als 1/3 des oberen Grenzwerts der Instrumentenmessung betragen, um sicherzustellen, dass das Instrument eine lineare Beziehung zwischen Ausgabe und Eingabemenge hat. Gemäß den gemessenen Parametern des Maximums und des Minimums berechnetes Instrument auf, nach dem Boden, nicht Wert direkt als Instrument des Messbereichs. Wir sollten bei der Auswahl des Instruments auf der Skala der Grenze in den Vorschriften des Staates, der Standardreihe, ausgewählt werden. Druckmessgerät Messbereich der Standardreihe sind: China - 0,1-0,06, 0,15:,1,6 0 und 1, 2,5, 4, 6, 10 x10 "MPa (wobei n eine natürliche ganze Zahl ist, die positiv und negativ sein kann)

3, die Genauigkeitsstufe

Entsprechend dem Prozess, um den maximal zulässigen absoluten Fehler und das ausgewählte Instrument am meisten zu ermöglichen, berechnen Sie die Instrumente, die maximal zulässige Fehlerquote, ist schlecht, in den Vorschriften des Staates, die Genauigkeitsklasse der Bestimmung der Genauigkeit des Instruments. Im Allgemeinen wählt man das Präzisionsinstrument, die Messergebnisse sind genauer und zuverlässiger. Aber man kann nicht denken, je höher die Präzision des Instruments, desto besser, denn die Präzision des Instruments ist im Allgemeinen, je teurer, Betrieb und Wartung, desto mehr Ärger．
