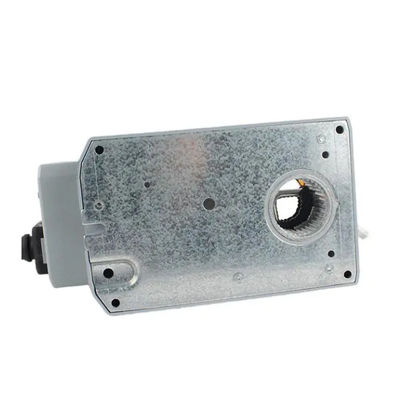

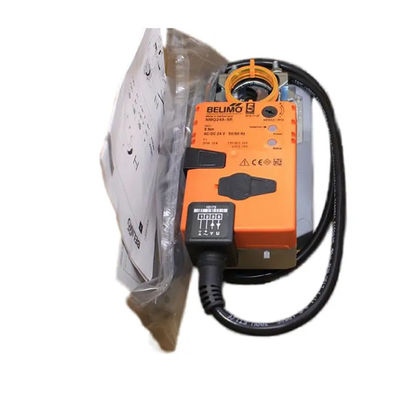

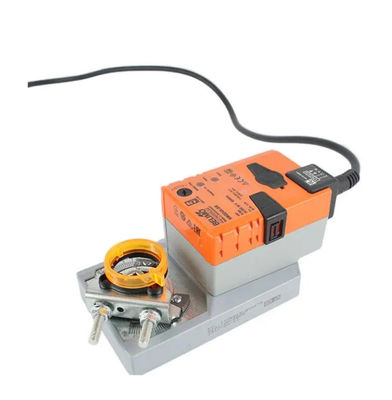

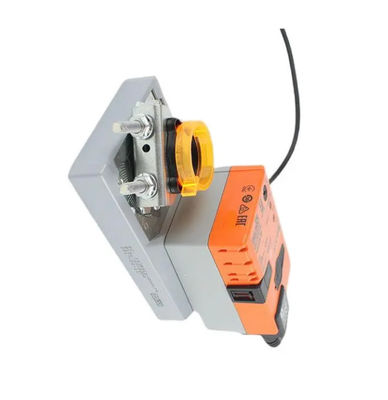

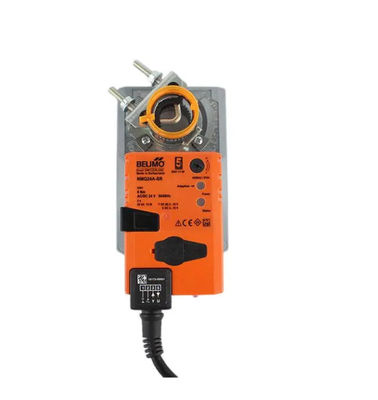

BELIMO Original NMQ24A-SR Sehr schneller Drehbetrieb 8 Nm AC/DC 24 V 4 s IP54 HVAC-System manuelle Überschrift auf Lager

Elektrische Daten Nennspannung AC/DC 24 V Nennspannungsfrequenz 50/60 Hz Nennspannungsbereich AC 19.2Ich...28.8 V / DC 21.6Ich...28.8 V Stromverbrauch im Betrieb 13 W Stromverbrauch in Ruheposition 2 W Stromverbrauch für die Drahtgröße 23 VA Einschlussstrom (Imax) 20,0 A @ 5 ms Anschlussversorgung / Steuerung Kabel 1 m, 4x 0.75 mm2 Parallelbetrieb Ja (beachten Sie die Leistungsdaten) Funktionsdaten Drehmomentmotor 8 Nm Betriebsbereich Y 2...10 V Eingangsimpedanz 100 kΩ Positionsfeedback U 2...10 V Positionsfeedback U Note Max.0,5 mA Positionsgenauigkeit ± 5% Bewegungsrichtung des Motors mit Schalter 0/1 Auswahlbar Bewegungsrichtung Anmerkung Y = 0 V:Bei Schalterposition 0 (Ccw-Rotation) / 1 (Ccw-Rotation) Manuelle Übernahme mit Drückknopf, kann gesperrt werden Drehwinkel Max. 95° Drehwinkel kann mit verstellbaren mechanischen Endstoppungen auf beiden Seiten begrenzt werden Mindestdrehwinkel Min.30° Motorlaufzeit 4 s / 90° Schallleistung, Motor 56 dB ((A) Anpassung der Reichweite manuell (automatisch beim ersten Einschalten) Mechanische Schnittstelle Universalwellenklemme 8...26.7 mm Positionsanzeige Mechanisch, steckbar Sicherheitsdaten Schutzklasse IEC/EN IIISicherheit Extra-Niedrigspannung (SELV) Stromquelle UL Klasse 2 Versorgungsgrad IEC/EN IP54 Schutzgrad NEMA/UL NEMA 2 Gehäuse UL Gehäuse Typ 2
