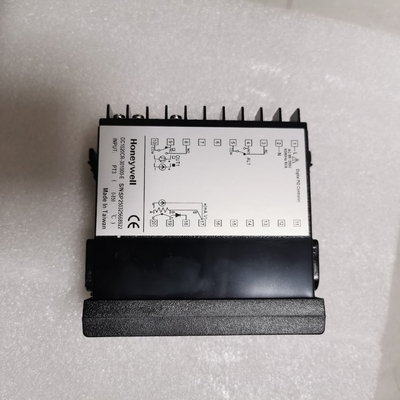

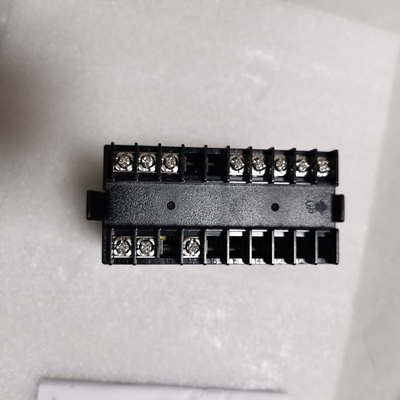

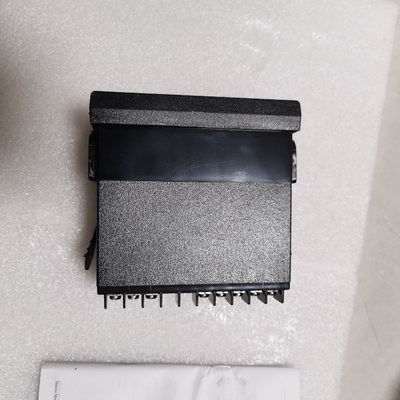

Original Honeywell Temperaturregler DC1040CR-70100B-E,Honeywell-Instrumentierung DC1040CR,CT,CL,PR,PT,PL-701000,70100B-E

DC1020 74,5 mm - 2,97 Zoll 13,5 mm 0,53 Zoll 6 mm 0,24 Zoll 86 mm 3,39 Zoll 96 mm - 3,78 Zoll 48 mm - 1,89 Zoll 60 mm - 2,36 Zoll 91 mm 3,58 Zoll 45,5 mm 1,79 Zoll 116 mm 4,57 Zoll DC1030 74,5 mm - 2,97 Zoll 13,5 mm 0,53 Zoll 6 mm 0,24 Zoll 66 mm - 2,60 Zoll 72 mm - 2,83 Zoll 72 mm - 2,83 Zoll 91 mm - 3,58 Zoll 69,55 mm 2,74 Zoll 91 mm - 3,58 Zoll 69,55 mm 2,74 Zoll AUSSENABMESSUNGEN, PANELAUSSCHNITT DC1040 96 mm - 3,78 Zoll 6 mm 0,24 Zoll 74,5 mm - 2,97 Zoll 13,5 mm 0,53 Zoll 116 mm - 4,57 Zoll 96 mm - 3,78 Zoll MENSCH / MANN SCHNITTSTELLE 116 mm - 4,57 Zoll Oberes Display: 4 Ziffern zur Anzeige des PV. Im Konfigurationsmodus zeigt dieses Display den Wert des Parameters oder den ausgewählten Parameter an. Unteres Display: 4 Ziffern zur Anzeige des SP; Im Konfigurationsmodus wird der Name des Parameters angezeigt. Bargraph: Ein 10 grüne LEDs Bargraph zeigt den Wert des Ausgangs in Prozent an. LEDs: OUT1: Status von Ausgang 1. OUT2: Status von Ausgang 2. AT: Wenn die LED leuchtet, läuft eine automatische Abstimmung der Parameter. AL1: AL2: AL3: MAN: PRO: Status von Alarm 1. Status von Alarm 2. Status von Alarm 3. EIN, wenn wir uns im Automatikmodus befinden. AUS, wenn manueller Modus. Blinkt, wenn ein Programm läuft. Dauerhaft EIN, wenn ein Programm angehalten wird. AUS, wenn kein Programm läuft. 90 mm 3,54 Zoll 90 mm 3,54 Zoll SET ermöglicht den Wechsel von einem Parameter zum anderen. Durch 5 Sekunden langes Drücken wird der Zugriff auf die Konfigurationsebene 1 (PID-Parameter + Sperren des Instruments) gewährt. Gleichzeitiges 5-sekündiges Drücken des linken Pfeils und SET gewährt Zugriff auf die Konfigurationsebene 2 (Eingabetyp, Alarme, SP-Grenzwerte, Feldkalibrierung, Kommunikationsparameter, …). A/M ermöglicht den Wechsel von Auto zu Manual. Durch Drücken dieser Taste wird der zu ändernde Parameter oder die Ziffer verringert. Beim Ändern eines Parameters ermöglicht das Drücken dieser Taste das Ändern der zu ändernden Ziffer. Durch Drücken dieser Taste wird der Parameter oder die zu ändernde Ziffer erhöht. 6 51-52-03-33 08/03 51-52-03-33 08/03 7 MODELLAUSWAHLANLEITUNG • Wählen Sie die gewünschte Schlüsselnummer aus. • Treffen Sie jeweils eine Auswahl aus den Tabellen I bis III. Industrielle Mess- und Regeltechnik Honeywell Inc. Japan: Industrial Operations Tokyo, 4-28-1 Nishi-Rokugo Othu-ku, Tokyo 144, Japan, Asien: Honeywell Asia Pacific Inc., Room 3213-3225, Sun Hung Kai Centre, No. 30 Harbour Road, Wanchai, Hongkong
