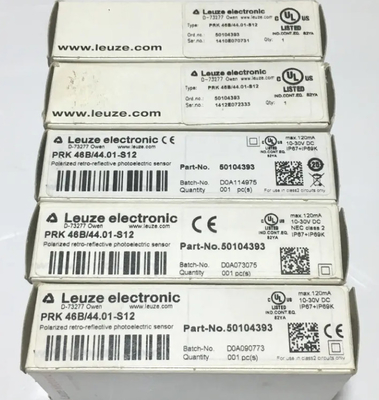

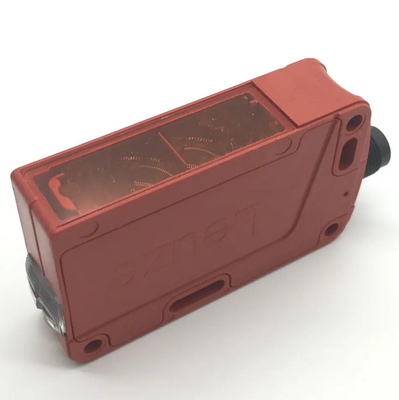

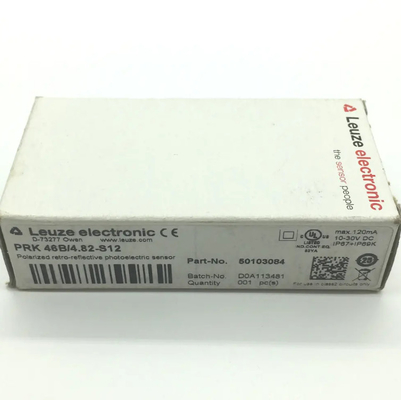

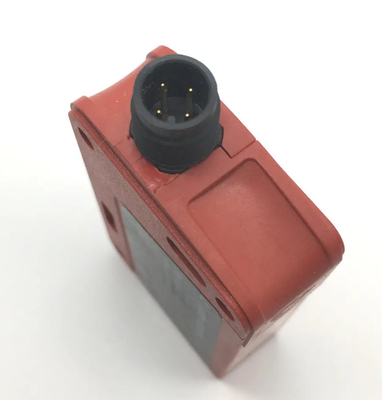

Hochwertiger LEUZE LED 4-Pin-Sensor PRK 46B/7D-S12 mit polarisierter Rückstrahlkraft

Spezifikationen Optische Daten Typ. Op. Reichweite Grenze (TK(S) 100x100) 1) 1) Typ. Betriebsreichweite Grenze: maximal erreichbare Reichweite ohne Leistungsreserve 0,05...18m Betriebsreichweite 2) 2) Betriebsreichweite:empfohlene Reichweite mit Leistungsreserve siehe Tabellen Lichtquelle 3) 3) Durchschnittliche Lebenserwartung 100,000 h bei einer Umgebungstemperatur von 25°C LED (moduliertes Licht) Wellenlänge 620nm (sichtbares rotes Licht, polarisiert) Timing Schaltfrequenz Transistor: 500Hz, Relais: 20Hz Reaktionszeit Transistor: 1 ms,Relais: 25ms Verzögerung vor dem Anfahren Restwellen) Restwellen - 15% des UB - Offener Strom - 20mA Schaltleistung.../66... 2 Push-Pull-Schaltvorgänge 5) Pin2: PNP-Dunkelschalter, NPN-Lichtschalter Pin4: PNP-Lichtschalter,NPN-Dunkelschalterung 5) Die Ausgänge der Push-Pull-Schalterung dürfen nicht parallel angeschlossen sein.../44.... 2 PNP-Schaltenausgänge, pin2: PNP-Dunkelschalt, pin4: PNP-Lichtschalt.../4.... PNP-Schaltenausgang, pin4: Lichtschalt Signalspannung hoch/niedrig ¢UB-2V) / ¢2V Ausgangsstrom max.100mA mit Relais-Schaltleistung Betriebsspannung UB 24VDC ±10% Offener Stromstrom 30mA Schaltleistung.../7D... Relais, Kontaktaufnahme zwischen Pin2 und Pin4, dunkle Schaltung 6) 6) Eine geeignete Funkenlöschung muss mit induktiven oder kapazitiven Belastungen ausgestattet sein Schaltspannung/Schaltstrom 30VAC/DC/max.200mA Schaltleistung 6VA, cos ?? = 1 Betriebsbereich verstellbar, 270° (nur PRK 46B/66.01-S12) Anzeiger Grüner LED bereit Gelber LED ohne Lichtbahn Gelber LED ohne Blinklichtbahn,keine Leistungsreserve Mechanische Daten Gehäuse aus Kunststoff (PC-ABS) Optik-Bedeckung aus Kunststoff (PMMA) Gewicht mit Steckverbinder: 50 g mit 2 m Kabel: 90 g mit Kabel und Steckverbinder: 65 g Verbindungstyp M12 Steckverbinder oder Kabel (4x0,21 mm2 Querschnitt), Kabellänge: 2 m oder Kabel mit M12 Steckverbinder, Kabellänge:200 mm Umweltdaten Umgebungstemperatur. (Betrieb/Speicher) -40°C...+60°C/-40°C...+70°C Schutzschaltung 7) 7) 2=Polaritätsumkehrschutz, 3=Kurzschlussschutz für alle Transistor-Ausgänge 2,3 VDE-Sicherheitsklasse 8) 8) Nennspannung 50V II, komplett isoliert Schutzklasse IP67, IP69K LED Klasse 1 (gemäß EN60825-1) Normen angewandt IEC60947-5-2 Zertifizierungen UL508 4) Optionen Warnung Ausgang AutoControl PNP Transistor,Zählprinzip
