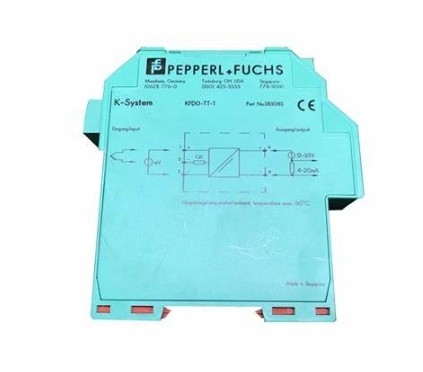

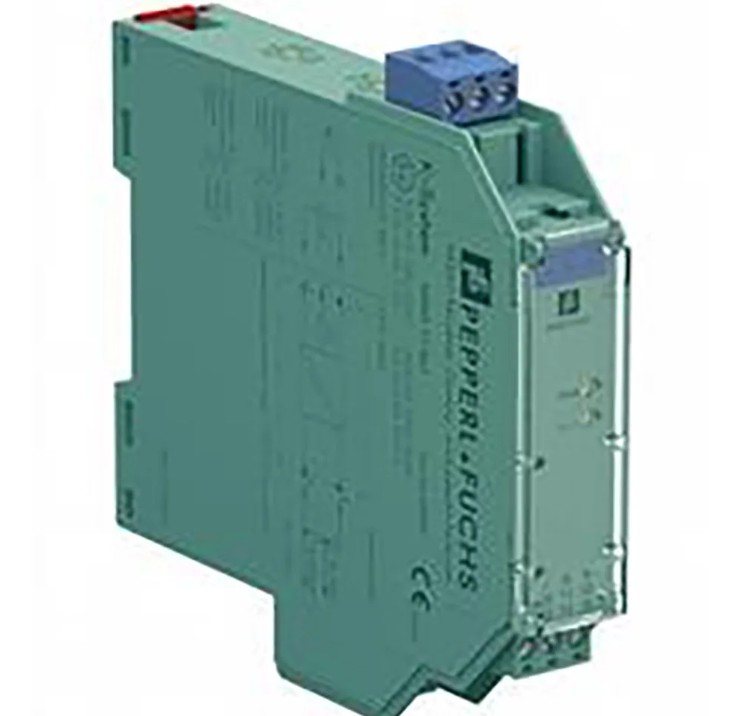

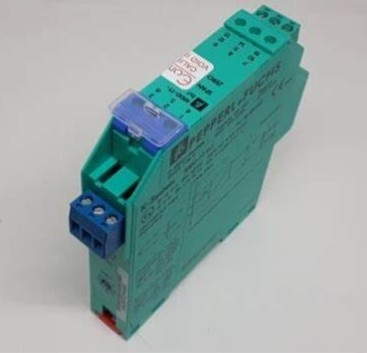

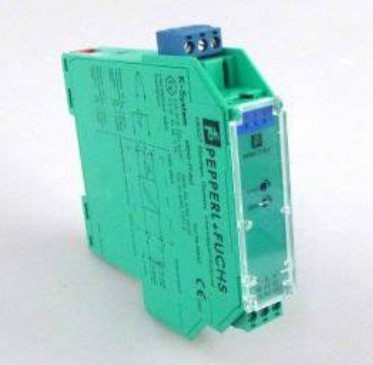

Wärmekopfwandler KFD0-TT-Ex1

Herkunftsort China
Zertifizierung CE
Modellnummer Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die Fahrzeuge, die in Anhang I der Ri
Min Bestellmenge 1
Preis USD$180
Verpackung Informationen Ausgestopft
Lieferzeit 8 bis 16 Wochen
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 500 Stück

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Typ des Signals Analog-Eingang Nennspannung 12... 35 V Gleichspannung
Machtverlust 0.4 W Verbindungseite Feldseite
Hervorheben

-Wärmekopfwandler

,

Der Wärmekopfwandler KFD0-TT-Ex1

,

Ex1 Wärmekopfwandler

Hinterlass eine Nachricht
Produkt-Beschreibung
Allgemeine Angaben
Typ des Signals Analog-Eingang
Versorgung
Nennspannung 12... 35 V Gleichspannung
Leistungsausfall 0.4 W
Eingabe
Verbindungseite Feldseite
Verbindung Endgeräte 1+, 2-, 3-Thermoelement E, J, K, N, R, S oder T, Kaltverbindung mit Bezug auf 0 °C (32 °F)
Bleibeständigkeit max. 100 Ω pro Zeile
Strom Leitungsüberwachung ON: ≤ 15 nA; OFF: ≤ 1 nA
Ausgabe
Verbindungseite Steuerseite
Verbindung Endgeräte 9+, 8-
Belastung (U -12 V) / 0,02 A
Leistung 4... 20 mA, begrenzt auf ≤ 35 mA
Fehlersignal Downscaling ≤ 3 mA, Upscaling ≥ 22 mA
Übertragungsmerkmale
Messbereich Spannweite 4... 100 mV, Nullpunkt -12... 60 mV, beide einstellbar
Abweichung
Nach der Kalibrierung 0.1 % des Vollwertes ± 1 K für die kalte Verbindung
Temperaturwirkung Temperaturschwankung 0,015 % des Spannwegs/K oder 1,5 μV/K Kaltknotenpunkt ± 2 K (kalibriert bei T)Ambien= 20 °C (68 °F))
Einfluss der Versorgungsspannung 6.5 ppm/V
Charakteristische Kurve die Ausgangsspannung ist linear proportional zur Eingangsspannung (nicht zur Temperatur)
Aufstiegszeit 250 ms
Galvanische Isolierung
Eingang/Ausgang Sicherheitsisolation nach EN 50178, Nennspannung 253 VEuf
Indikatoren/Einstellungen
Steuerelemente DIP-Schalter
Drehschalter
Ausstattung über DIP-Schalter
über einen Drehschalter
Kennzeichnung Platz für die Etikettierung vorne
Richtlinie Konformität
Elektromagnetische Kompatibilität
Richtlinie 2014/30/EU EN 61326-1:2013 (Industrieanlagen)
Konformität
Koordinierung der Isolierung Einheitliche Prüfungen
Galvanische Isolierung Einheitliche Prüfungen
Schutzniveau IEC 60529
Umweltbedingungen
Umgebungstemperatur -20... 60 °C (-4... 140 °F)
Mechanische Spezifikation
Schutzniveau IP20
Verbindung Schraubendecke
Masse ca. 150 g
Abmessungen 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 Zoll) (W x H x D), Gehäuse des Typs B2
Größe 119 mm
Breite 20 mm
Tiefe 115 mm
Montierung auf einer 35 mm hohen DIN-Festungsschiene gemäß EN 60715:2001
Daten für die Anwendung in gefährlichen Gebieten
EU-Baumusterprüfbescheinigung ZELM 00 ATEX 0035
Markierung Wärmekopfwandler KFD0-TT-Ex1 0II (1) GD [Ex ia] IIC
Spannung 16.1 V
Strom 0.8 mA
Macht 3.2 mW
Ausgabe
Höchstsicherheitsspannung 60 V (Hinweis: Die Nennspannung kann niedriger sein.)
Bescheinigung TÜV 01 ATEX 1777 X
Markierung Wärmekopfwandler KFD0-TT-Ex1 0II 3G Ex n A II T4
Galvanische Isolierung
Eingang/Ausgang Sicherheit für die elektrische Isolierung gemäß IEC/EN 60079-11, Spitzenwert 375 V
Richtlinie Konformität
Richtlinie 2014/34/EU Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.2010
