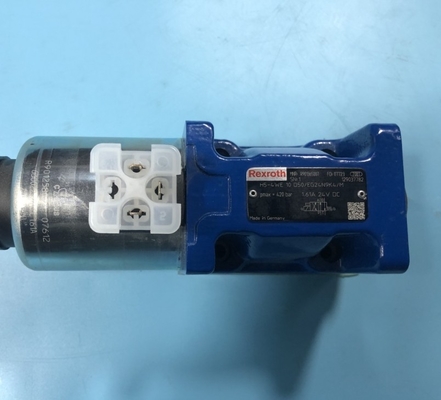

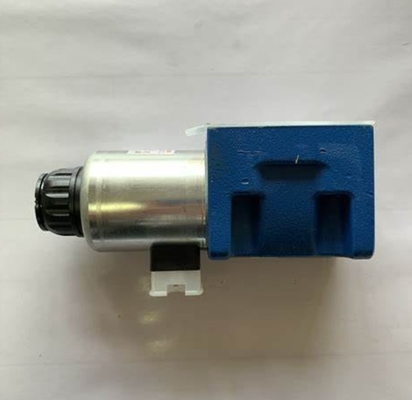

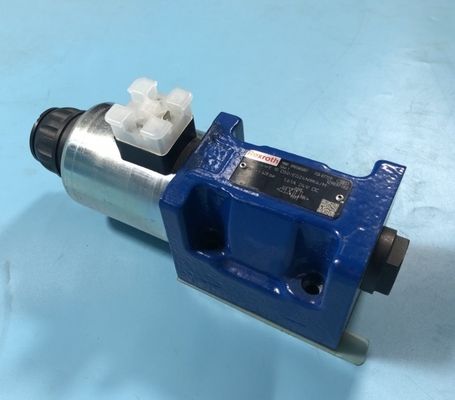

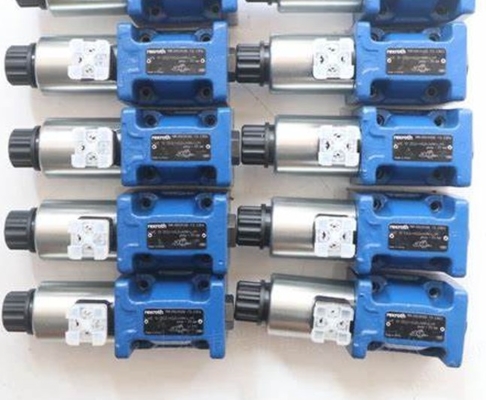

Max. Druck 350 BOSCH REXROTH 5-4WE10D5X/EG24N9K4/M R901328460 Spulenzeichen
| Herkunftsort | China |
|---|---|
| Markenname | BOSCH REXROTH |
| Zertifizierung | CE |
| Modellnummer | 5-4WE10D5X/EG24N9K4/M R901328460 |
| Min Bestellmenge | 1 |
| Preis | USD$90 |
| Verpackung Informationen | Ausgestopft |
| Lieferzeit | Vorräte |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 500St |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Symbol für die Spule | Symbol D | Max. Druck | 350 |
|---|---|---|---|
| Identifizierung der Produktgruppe | 9,10,11,12,13,14 | Max. Flow | 150 |
| Hervorheben | 350 BOSCH REXROTH 5-4WE10D5X/EG24N9K4/M,Das Symbol D BOSCH REXROTH 5-4WE10D5X/EG24N9K4/M,R901328460 BOSCH REXROTH 5-4WE10D5X/EG24N9K4/M |
||
Produkt-Beschreibung
| Symbol für die Spule | Symbol D |
| Max. Druck | 350 |
| Beschreibung der elektrischen Verbindung | Verbindungsstücke mit drei Polen (2 + PE) gemäß EN 175301-803 |
| Identifizierung der Produktgruppe | 9,10,11,12,13,14 |
| Anzahl der Häfen | 4 |
| Art der Betätigung | mit einer elektrischen Antriebskraft |
| Größe | 10 |
| Elektrische Stecker | Verbindungsstücke mit drei Polen (2 + PE) |
| Max. Durchfluss | 150 |
| Art der Verbindung | Montage der Unterplatte |
| Verbindungsdiagramm NFPA | NFPA T3.5.1 R2-2002 D05 |
| Größe_CETOP | D05 |
| Anschlussdiagramm | Die in Absatz 1 genannten Angaben sind zu beachten. |
| Versorgungsspannung | 24 VDC |
| Anzahl der Wechselpositionen | 2 |
| Gewicht | 4.100 |
| Siegel | NBR |
| Hydraulische Flüssigkeit | HL,HLP,HLPD,HVLP,HVLPD,HETG,HFC |
Größe 10, Kennzeichen D, elektrisch mit Elektromagnetik, 24 V Gleichstrom
Industriehydraulisches Ventil mit hoher Leistungsfähigkeit, zuverlässiger Wechsel der Ölflussrichtung nach hydraulischem Symbol
Gewicht nicht verpackt: 4.100 kg
Das 5-Kammer-Richtungsventil Typ 5-.WE ist ein magnetisch betätigtes Richtungsspulenventil mit Schaltzeitverlängerung. Es steuert den Start, den Stopp und die Richtung eines Stroms.Das Richtventil besteht im Wesentlichen aus einem Gehäuse (1), ein oder zwei elektronische Magnetmaschinen (2), Steuerrolle (3) und Rücklauffedern (4).
In abgeschaltetem Zustand wird die Steuerrolle (3) durch die Rückspringen (4) in der mittleren oder in der Ausgangsposition gehalten (außer bei Ventilen ohne Feder "O").
Wird der elektrische Magnetkopf (2) mit Nasspin angetrieben, bewegt sich die Steuerrolle (3) aus der Ruheposition in die gewünschte Endposition.die erforderliche Strömungsrichtung gemäß dem ausgewählten Symbol freigesetzt wird.
Nachdem das elektronische Magnetmodul (2) ausgeschaltet wurde,Die Steuerrolle (3) wird in die mittlere Position oder in die Ausgangsposition zurückgedrängt (außer für Ventile mit "OF"-Abzug und Ventile ohne Feder vom Typ "O").
Ein manuelles Überschreiben (6) ermöglicht das manuelle Schalten des Ventils ohne Elektromagnetik.
Um eine ordnungsgemäße Funktionsweise zu gewährleisten, ist sicherzustellen, dass die Druckkammer des Magnets mit Öl gefüllt ist.
