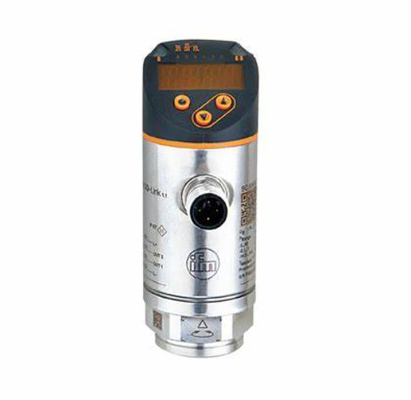

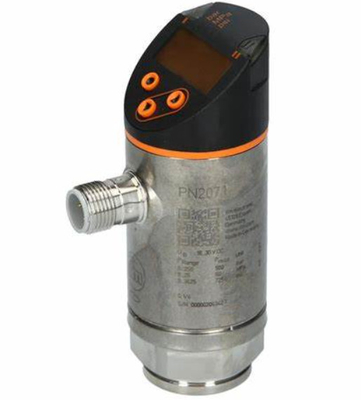

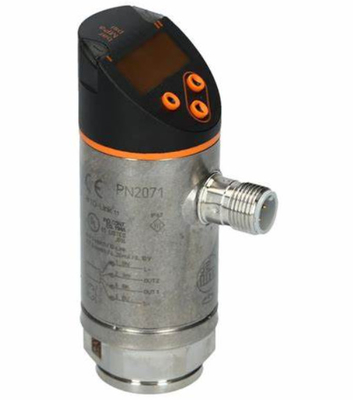

Eigenschaften des Produkts |
Anzahl der Eingänge und Ausgänge |
Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1 |
Messbereich |
| 0...250 bar |
0...3625 PSI |
0...25 MPa |
|

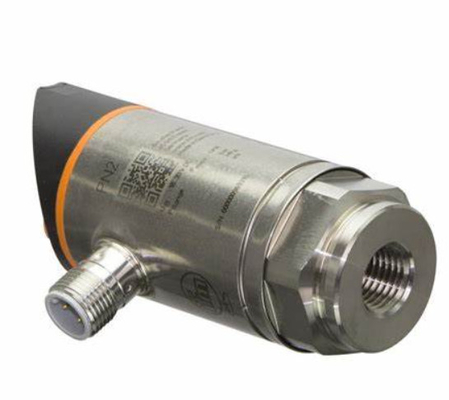

Prozessverbindung |
Einheit für die Anbindung an die Schleife G 1/4 |
Anwendung |
System |
Vergoldete Kontaktlinsen |
Meßelement |
Metall-Dünnfoliezelle |
Anwendung |
für industrielle Anwendungen |
Medien |
Flüssigkeiten und Gase |
Durchschnittliche Temperatur [°C] |
- 25 Jahre.80 |
Min. Sprengdruck |
| 1200 bar |
17400 PSI |
120 MPa |
|
Druckbewertung |
|
Vakuumwiderstand [mbar] |
- 1.000 |
Druckart |
relativer Druck |
Elektrische Daten |
Betriebsspannung [V] |
18...30 DC; (zu SELV/PELV) |
Stromverbrauch [mA] |
< 35 |
Min. Dämmungswiderstand [MΩ] |
100(500 V Gleichstrom) |
Schutzklasse |
III. Die |
Umgekehrter Polaritätsschutz |
- Ja, das ist es. |
Verzögerungszeit bei Einschalten [s] |
0.3 |
Integrierter Wachhund |
- Ja, das ist es. |
Eingänge / Ausgänge |
Anzahl der Eingänge und Ausgänge |
Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1 |
Ausgabe |
Gesamtzahl der Ausgänge |
2 |
Ausgangssignal |
Schaltsignal; analogues Signal; IO-Link; (konfigurierbar) |
Elektrotechnisches Design |
PNP/NPN |
Anzahl der digitalen Ausgänge |
2 |
Ausgangsfunktion |
normal geöffnet / geschlossen; (konfigurierbar) |
Max. Spannungsabfallschaltleistung DC [V] |
2 |
Ständiger Nennstrom der Schaltleistung Gleichstrom [mA] |
250 |
Schaltfrequenz DC [Hz] |
< 500 |
Anzahl der analogen Ausgänge |
1 |
Analogstromleistung [mA] |
4Ich...20; (skalierbar 1:5) |
Max. Belastung [Ω] |
500 |
Analogspannungsausgang [V] |
0Ich...10; (skalierbar 1:5) |
Min. Belastungswiderstand [Ω] |
2000 |
Kurzschlussschutz |
- Ja, das ist es. |
Art des Kurzschlussschutzes |
ja (nicht abschließend) |
Überlastschutz |
- Ja, das ist es. |
Mess-/Einstellbereich |
Messbereich |
| 0...250 bar |
0...3625 PSI |
0...25 MPa |
|
Analoger Ausgangspunkt |
| 0...200 Bar |
0...2900 PSI |
0...20 MPa |
|
Analog-Endpunkt |
| 50...250 bar |
725...3625 PSI |
5...25 MPa |
|
Fabrik-Einstellung / CMPT = 2 |
Einstellpunkt SP |
| 1.5...250 bar |
25...3625 PSI |
0.15...25 MPa |
|
Rückstellpunkt rP |
| 0.5...249 bar |
10...3610 PSI |
0.05Ich...24.9 MPa |
|
Min. Differenz zwischen SP und rP |
|
In Schritten |
|
Status_B Hohe Auflösung / CMPT = 3 |
Einstellpunkt SP |
| 1.6...250 bar |
23...3626 PSI |
0.16...25 MPa |
|
Rückstellpunkt rP |
| 0.5...249 bar |
8...3611 PSI |
0.05Ich...24.9 MPa |
|
Min. Differenz zwischen SP und rP |
|
In Schritten |
|
Genauigkeit / Abweichungen |
Schaltpunktgenauigkeit [% der Spannweite] |
< ± 0,4(Abschalten von 1:1) |
Wiederholbarkeit [% der Spannweite] |
< ± 0,1; (bei Temperaturschwankungen < 10 K; Umdrehen 1:1) |
Abweichung der Merkmale [% der Spannweite] |
Der Prüfstand ist in der Lage, die Prüfungen zu überprüfen, wenn der Prüfstand nicht in der Lage ist, die Prüfungen durchzuführen.1BFSL = Best Fit Straight Line; LS = Grenzwert |
Abweichung der Hysterese [% der Spannweite] |
< ± 0,1(Abschalten von 1:1) |
Langfristige Stabilität [% der Spanne] |
< ± 0,05(Abschalten 1:1· pro 6 Monate) |
Temperaturkoeffizient Nullpunkt [% der Spannweite / 10 K] |
0,2; (-25...80 °C) |
Temperaturkoeffizient Spannweite [% der Spannweite / 10 K] |
0,2; (-25...80 °C) |
Anmerkungen zur Genauigkeit / Abweichung |
Schaltpunktgenauigkeit, Linearitätsfehler unter DNV GL: < ± 1%: < ± 1% |
Reaktionszeiten |
Reaktionszeit [ms] |
< 1.5 |
Programmierbare Verzögerungszeit dS, dr [s] |
0Ich...50 |
Dämpfungsprozesswert dAP [s] |
0Ich...4 |
Dämpfung für den analogen Ausgang dAA [s] |
0Ich...4 |
Maximaler Ansprechzeit analoger Ausgang [ms] |
3 |
Software / Programmierung |
Einstellungsoptionen für Parameter |
Hysterese / Fenster; normal geöffnet / geschlossen; Einschalt-/Ausschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang |
Schnittstellen |
Kommunikationsschnittstelle |
IO-Link |
Übertragungsart |
COM2 (38,4 kBaud) |
Überarbeitung von IO-Link |
1.1 |
SDCI-Standard |
IEC 61131-9 |
SIO-Modus |
- Ja, das ist es. |
Erforderliche Haupthafenklasse |
A; (wenn Pin 2 nicht angeschlossen ist: B) |
Unterstützte Geräte-IDs |
| Art des Vorgangs |
DeviceID |
| Fabrik-Einstellung / CMPT = 2 |
460 |
| Status_B Hohe Auflösung / CMPT = 3 |
639 |
|
Anmerkung |
| Weitere Informationen finden Sie in der IODD PDF-Datei unter "Downloads" |
|
Fabrik-Einstellung / CMPT = 2 |
Profile |
Intelligenter Sensor: Variable für die Verarbeitung von Daten; Identifizierung und Diagnose von Geräten |
Min. Prozesszykluszeit [ms] |
2.3 |
IO-Link Auflösungsdruck [Bar] |
0.1 |
IO-Link-Prozessdaten (zyklisch) |
| Funktion |
Bitlänge |
| Druck |
14 |
| Informationen zur binären Umschaltung |
2 |
|
IO-Link-Funktionen (acyclic) |
Anwendungsspezifische Markierung |
Status_B Hohe Auflösung / CMPT = 3 |
Profile |
Intelligenter Sensor ED2: Digitaler Messsensor (0x000A), Identifizierung und Diagnose (0x4000) |
Min. Prozesszykluszeit [ms] |
3 |
IO-Link Auflösungsdruck [Bar] |
0.1 |
IO-Link-Prozessdaten (zyklisch) |
| Funktion |
Bitlänge |
| Druck |
16 |
| Status des Geräts |
4 |
| Informationen zur binären Umschaltung |
2 |
|
IO-Link-Funktionen (acyclic) |
Anwendungsspezifische Markierung |
Betriebsbedingungen |
Umgebungstemperatur [°C] |
- 25 Jahre.80 |
Aufbewahrungstemperatur [°C] |
- Vierzig...100 |
Schutz |
IP 65; IP 67 |
Prüfungen / Genehmigungen |
EMV |
| Die Anforderungen an die Qualität der Produkte sind in der DIN EN 61000-6-2 festgelegt. |
|
| Die Anforderungen an die Anforderungen der DIN EN 61000-6-3 |
|
|
Stoßfestigkeit |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
Schwingungswiderstand |
| Die Anforderungen der DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
MTTF [Jahre] |
129 |
UL-Zulassung |
| UL-Genehmigungsnummer |
J014 |
|
Richtlinie über Druckgeräte |
solide Technik; kann für Flüssigkeiten der Gruppe 2 verwendet werden; Flüssigkeiten der Gruppe 1 auf Anfrage |
Mechanische Daten |
Gewicht [g] |
234.5 |
Wohnungen |
Rohrform |
Abmessungen [mm] |
Ø 34 / L = 90.7 |
Material |
Edelstahl (630/1.4542/17-4 PH); Edelstahl (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Materialien (befeuchtete Teile) |
Edelstahl (630/1.4542/17-4 PH) |
Min. Druckzyklen |
100 Millionen |
Zugdrehmoment [Nm] |
25Ich...35; (empfohlenes Spannmoment; abhängig von Schmierung, Dichtung und Druck) |
Prozessverbindung |
Einheit für die Anbindung an die Schleife G 1/4 |
Eingebundenes Beschränkungselement |
Nein (nachrüstbar) |

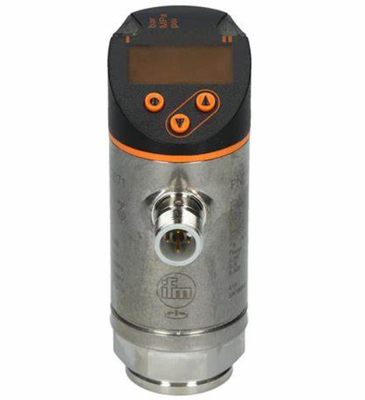

Anzeigen / Bedienelemente |
Anzeige |
| Anzeigeeinheit |
3 x LED, grün (Bar, psi, MPa) |
| Wechselstatus |
2 x LED, gelb |
| Messwerte |
Alphanumerische Anzeige, rot/grün, vierstellig |
|
Anmerkungen |
Verpackungsmenge |
Ein Stück. |
