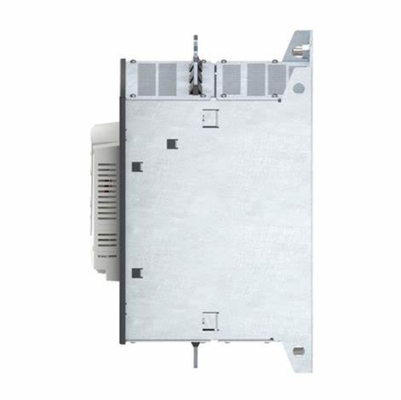

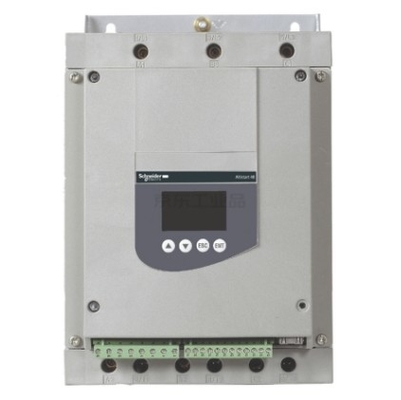

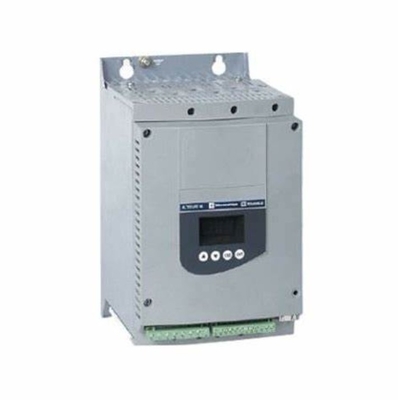

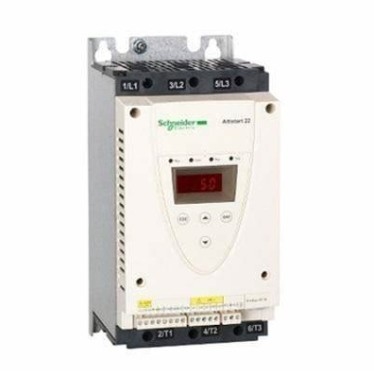

ATS22 Serie 210A Weichstarter 3 Phasen 110 kW 230/440V Schneider Electric Altistart 22

  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
Herkunftsort China
Markenname Schneider
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Anforderungen gelten nicht.
Min Bestellmenge 1
Preis USD$1250
Verpackung Informationen Ausgestopft
Lieferzeit Vorräte
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 500St

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Produktpalette altistart 22 Bestimmungsort des Erzeugnisses Asynchronmotoren
Teilname ATS22 network number von Phasen 3 Phasen
Hervorheben

110 kW Weichstarter

,

230/440V Weichstarter

,

Schneider Electric Weichstarter
Hinterlass eine Nachricht
Produkt-Beschreibung



Hauptsächlich
Produktpalette Altistart 22
Produkt- oder Komponententyp Sanftanlasser
Produktziel Asynchronmotoren
Produktspezifische Anwendung Pumpen und Lüfter
Komponentenname ATS22
Netzphasenzahl 3 Phasen
[Us] Nennversorgungsspannung 230...440 V - 15...10 %
Motorleistung kW 110 kW 400 V
110 kW 440 V
55 kW 230 V
Werkseinstellung Strom 195 A
Verlustleistung in W 117 W für Standardanwendungen
Nutzungskategorie AC-53A
Art des Starts Start mit Drehmomentregelung (Strom auf 3,5 In begrenzt)
IcL Starter-Bewertung 210 A zum Anschluss in der Motorzuleitung für Standardanwendungen
IP-Schutzart IP00
Komplementär
Montageart Mit Kühlkörper
Funktion verfügbar Interner Bypass
Versorgungsspannungsgrenzen 195…484 V
Lieferfrequenz 50...60 Hz - 10...10 %
Netzfrequenz 45...66 Hz
Geräteanschluss Zu den Motor-Dreieckklemmen
In der Motorzuleitung
[Uc] Steuerspannung 230 V - 15...10 % 50/60 Hz
Steuerkreisverbrauch 20 Watt
Diskrete Ausgabenummer 2
Diskreter Ausgangstyp Relaisausgänge R1 230 V Betrieb, Alarm, Störung, Stopp, Nicht Stopp, Start, Bereit C/O
Relaisausgänge R2 230 V Betrieb, Alarm, Störung, Stopp, Nicht Stopp, Start, Bereit C/O
Minimaler Schaltstrom 100 mA bei 12 V DC (Relaisausgänge)
Maximaler Schaltstrom 5 A 250 V AC ohmsch 1 Relaisausgang
5 A 30 V DC ohmsch 1 Relaisausgang
2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge
2 A 30 V DC induktive 7 ms Relaisausgänge
Diskrete Eingangsnummer 3
Diskreter Eingangstyp (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm
Diskrete Eingangsspannung 24 V <= 30 V
Diskrete Eingangslogik Positive Logik LI1, LI2, LI3 im Zustand 0: < 5 V und <= 2 mA im Zustand 1: > 11 V, >= 5 mA
Ausgangsstrom 0,4...1 Icl einstellbar
PTC-Fühlereingang 750 Ohm
Kommunikationsport-Protokoll Modbus
Steckertyp 1 RJ45
Kommunikationsdatenverbindung Seriell
Physische Schnittstelle RS485-Mehrfachverbindung
Übertragungsrate 4800, 9600 oder 19200 Bit/s
Installiertes Gerät 31
Schutzart Phasenausfall: Leitung
Thermoschutz: Motor
Thermoschutz: Starter
Markierung CE
Kühlungsart Erzwungene Konvektion
Betriebsposition Vertikal +/- 10 Grad
Höhe 425 mm
Breite 206 mm
Tiefe 299 mm
Nettogewicht 33 kg
Motorleistungsbereich AC-3 55…100 kW bei 200…240 V 3 Phasen
110…220 kW bei 380…440 V 3 Phasen
Motorstartertyp Sanftanlasser
Umfeld
Elektromagnetische Verträglichkeit Leitungsgebundene und abgestrahlte Emissionen Stufe A gemäß IEC 60947-4-2
Gedämpfte oszillierende Wellen Stufe 3 entspricht IEC 61000-4-12
Elektrostatische Entladung Stufe 3 entspricht IEC 61000-4-2
Immunität gegen elektrische Transienten Stufe 4 gemäß IEC 61000-4-4
Immunität gegen abgestrahlte radioelektrische Störungen Stufe 3 entspricht IEC 61000-4-3
Spannungs-/Stromimpulsstufe 3 entspricht IEC 61000-4-5
Normen Norm IEC 60947-4-2
Produktzertifizierungen CCC
UL
GOST
CSA
C-Häkchen
Vibrationsfestigkeit 1 gn (f = 13 bis 200 Hz) entspricht IEC 60068-2-6
1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit 15 gn für 11 ms entspricht IEC 60068-2-27
Geräuschpegel 56 dB
Verschmutzungsgrad Level 2 entspricht IEC 60664-1
Relative Luftfeuchtigkeit 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3
Umgebungstemperatur für den Betrieb -10…40 °C (ohne Derating)
40…60 °C (mit Stromreduzierung 2,2 % pro °C)
Umgebungslufttemperatur für die Lagerung -25…70 °C
Höhe über NN bei Betrieb <= 1000 m ohne Leistungsreduzierung
> 1000...< 2000 m mit Stromreduzierung von 2,2 % pro weiteren 100 m
Verpackungseinheiten
Einheitstyp des Pakets 1 PCE
Anzahl Einheiten im Paket 1 1
Paket 1 Höhe 46.000 cm
Paket 1 Breite 40.000 cm
Paket 1 Länge 60.000 cm
Paket 1 Gewicht 24,500 kg
Vertragliche Garantie
Garantie 18 Monate
