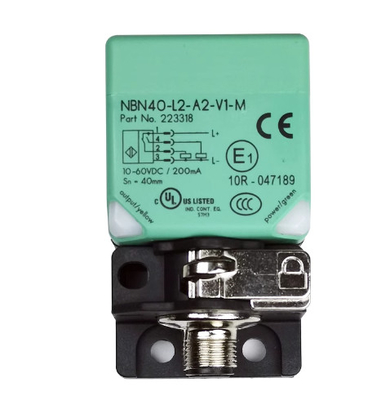

Original P+F Induktionssensor NBN40-L2-A2-V1 Induktionssensor

Ausrüstungsschutzniveau Gc (nA) Bescheinigung PF 15CERT3754 X CE-Kennzeichnung ATEX-Kennzeichnung ¬ II 3G Ex nA IIC T6 Gc Die entsprechende Kennzeichnung Ex kann auch auf dem beiliegenden Etikett gedruckt werden.2012+A11:2013, EN 60079-15:2010 Ignition protection category "n" Use is restricted to the following stated conditions Special conditions Maximum operating current IL The maximum permissible load current must be restricted to the values given in the following list. Hohe Lastströme und Lastkurzschlüsse sind nicht zulässig. Höchstbetriebsspannung UBmax Die maximal zulässige Betriebsspannung UBmax ist auf die Werte in der folgenden Liste beschränkt.Toleranzen sind nicht zulässig.. Höchstzulässige Umgebungstemperatur TUmax abhängig von der Lastströmung IL und der maximalen Betriebsspannung UBmax Informationen können aus der folgenden Liste entnommen werden. bei UBmax=30 V,IL=200 mA 48 °C (118.4 °F) bei UBmax=30 V, IL=100 mA 50 °C (122 °F) bei UBmax=30 V, IL=50 mA 51 °C (123.8 °F) bei UBmax=30 V, IL=25 mA 52 °C (125.6 °F) Ausrüstungsschutzniveau Dc CE-Kennzeichnung ATEX-Kennzeichnung ¬ II 3D IP69K T 107 °C (224.6 °F) X The Ex-significant identification is on the enclosed adhesive label Standards EN 50281-1-1 Protection via housing Use is restricted to the following stated conditions Special conditions Maximum heating (Temperature rise) dependant of the load current IL and the maxDie maximale Oberflächentemperatur bei maximaler Umgebungstemperatur ist in der Angabe Ex des Geräts angegeben.bei UBmax=30 V, IL=200 mA 22 K bei UBmax=30 V, IL=100 mA 19 K bei UBmax=30 V, IL=50 mA 18 K bei UBmax=30 V,IL=25 mA 17 K Ausrüstungsschutzniveau Dc (tc) CE-Kennzeichnung ATEX-Kennzeichnung ¬ II 3D Ex tc IIIC T80°C Dc Die entsprechende Kennzeichnung Ex kann auch auf dem beiliegenden Etikett gedruckt werden. 1 L+ L4 2 3 1 3 2 4 1 BN 2 WH 3 BU 4 BK Drahtfarben gemäß EN 60947-5-2 (braun) (weiß) (blau) (schwarz) Group Deutschland:+49 621 776 4411 Siehe "Allgemeine Anmerkungen zu den Produktinformationen von ". USA: +1 330 486 0001 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com Induktionssensor NBN40-L2-A2-V1-3G-3D 3 Veröffentlichungsdatum: 2018-11-13 10:42 Ausstellungsdatum: 2018-11-13 130625_eng.xml Normen EN 60079-0:2012+A11:2013, EN 60079-31:2014 Schutz durch Gehäuse "tc" Einige Angaben in diesem Bedienhandbuch sind spezifischer als die Angaben im Datenblatt.Allgemein Die entsprechenden Datenblätter, Konformitätserklärungen, EG-Baumusterprüfbescheinigungen, Zertifizierungen und gegebenenfalls Kontrollzeichnungen (siehe Datenblätter) sind Bestandteil dieses Dokuments.Diese Dokumente finden Sie unter www.Die maximale Oberflächentemperatur des Geräts wurde ohne Staubschicht auf dem Gerät bestimmt.Einige der Informationen in diesem Gebrauchsanleitung sind spezifischer als die Informationen im DatenblattBesondere Bedingungen Höchstzulässige Umgebungstemperatur TUmax abhängig von Laststrom IL und maximaler Betriebsspannung UBmax Informationen können aus der folgenden Liste abgeleitet werden.bei UBmax=30 V, IL=200 mA 48 °C (118,4 °F) bei UBmax=30 V, IL=100 mA 50 °C (122 °F) bei UBmax=30 V, IL=50 mA 51 °C (123,8 °F) bei UBmax=30 V, IL=25 mA 52 °C (125,5 °F)6 °F) Schutzniveau der Ausrüstung Dc (tD) Allgemein Das Gerät muss gemäß den entsprechenden Angaben im Datenblatt und in diesem Bedienhandbuch betrieben werden.Die maximale Oberflächentemperatur wurde nach Methode A ohne Staubschicht auf dem Gerät bestimmt.!Besondere Bedingungen Höchstzulässige Umgebungstemperatur TUmax abhängig vom Laststrom IL und max.Betriebsspannung UBmax Informationen können aus der folgenden Liste stammen:. bei UBmax=30 V, IL=200 mA 48 °C (118,4 °F) bei UBmax=30 V, IL=100 mA 50 °C (122 °F) bei UBmax=30 V, IL=50 mA 51 °C (123,8 °F) bei UBmax=30 V, IL=25 mA 52 °C (125,6 °F)
