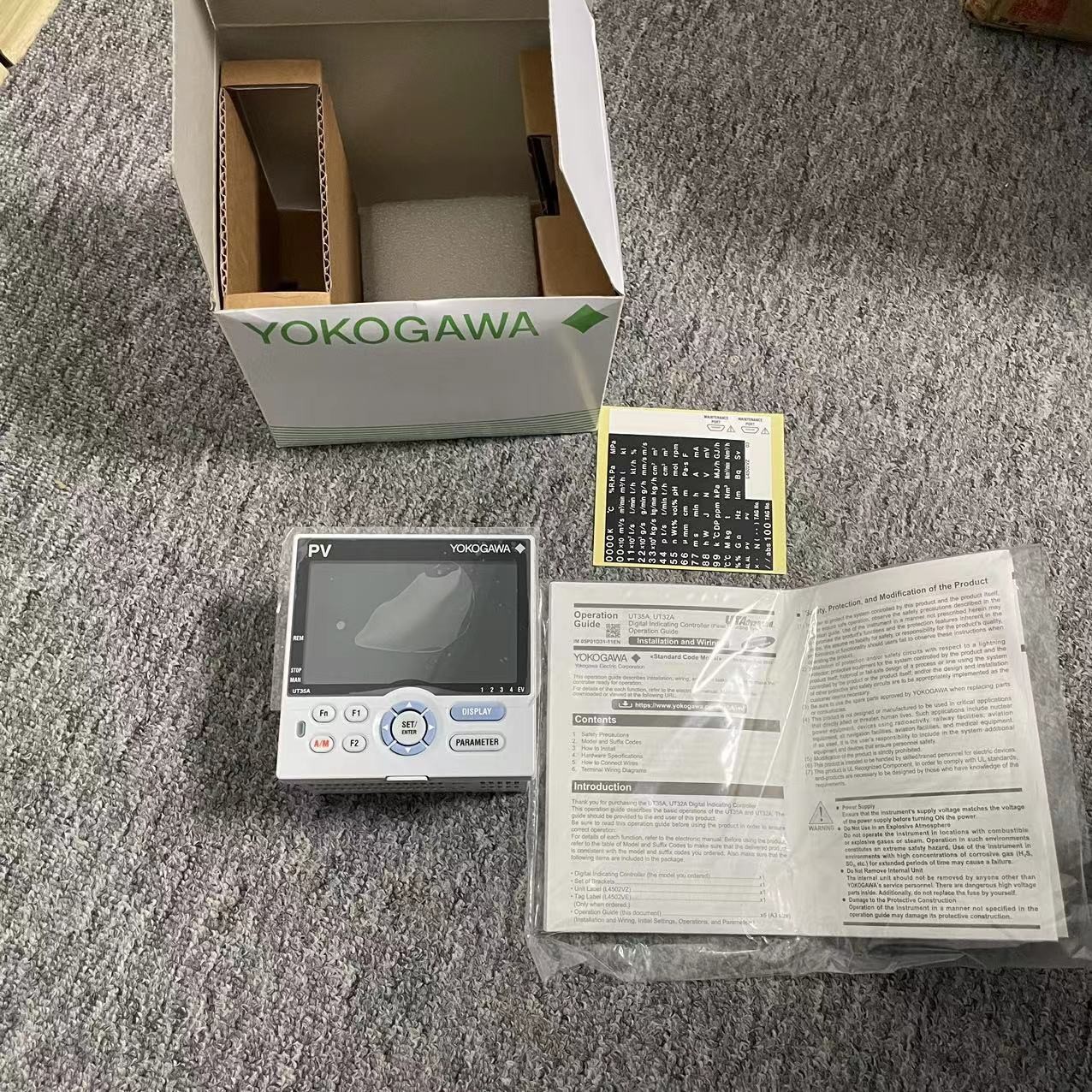

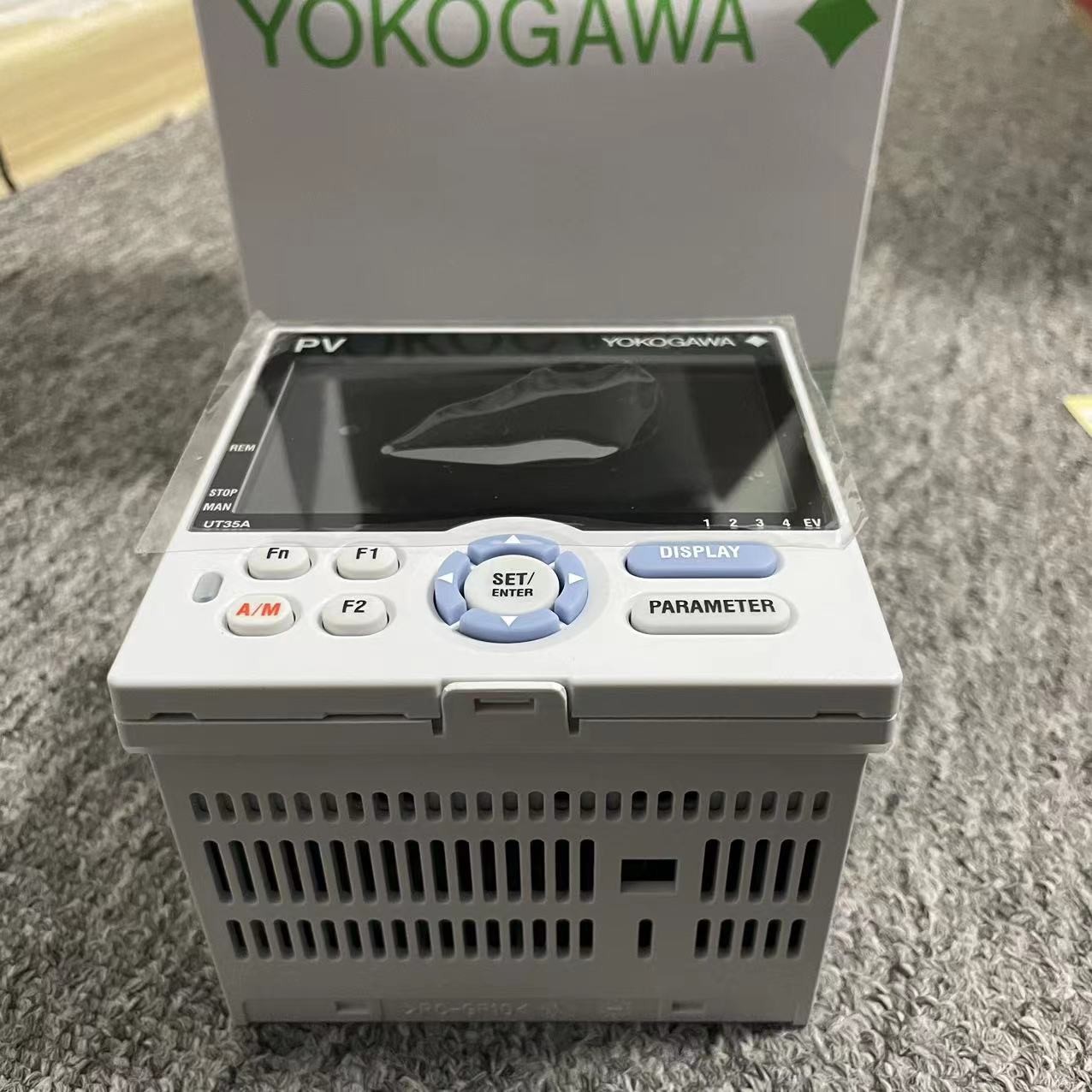

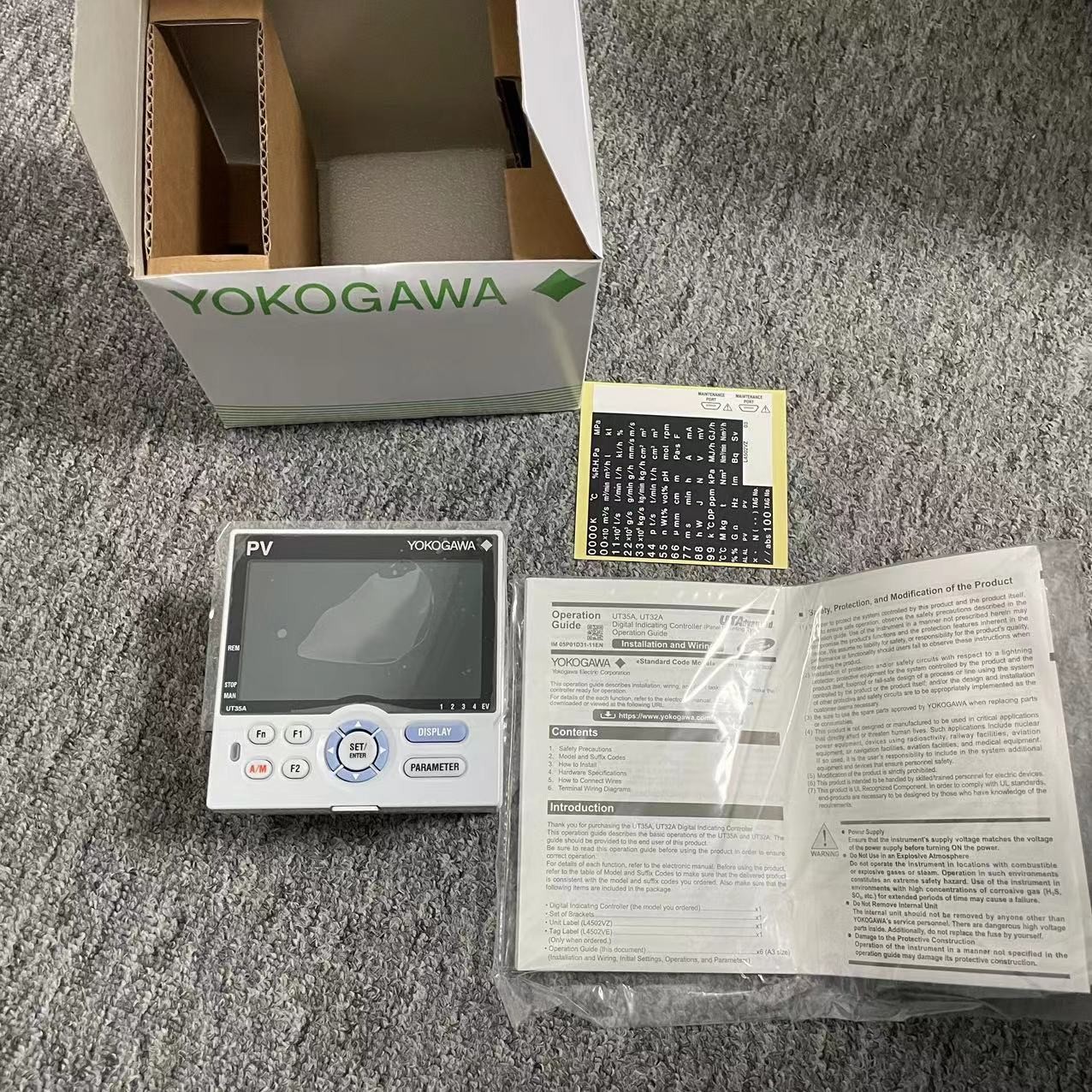

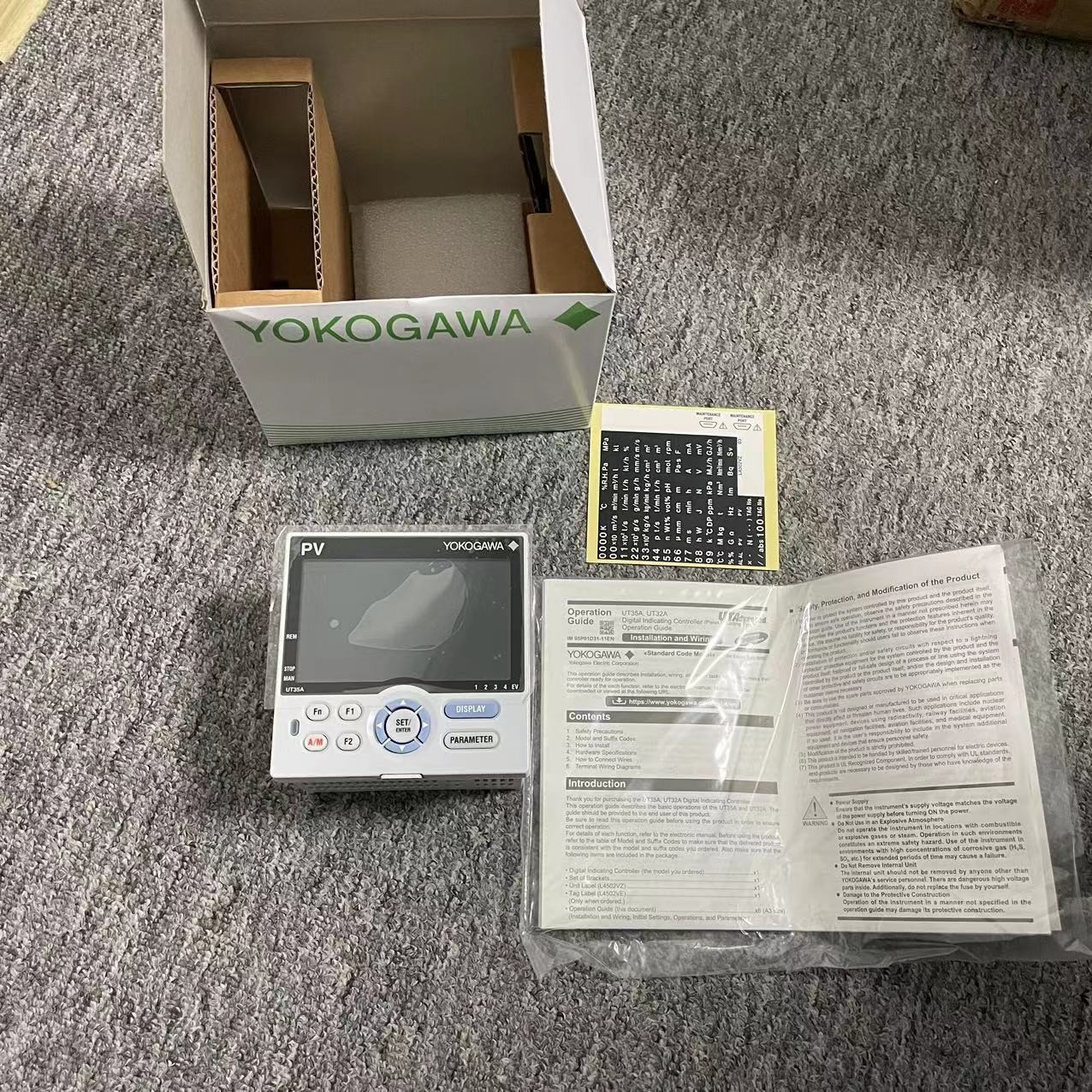

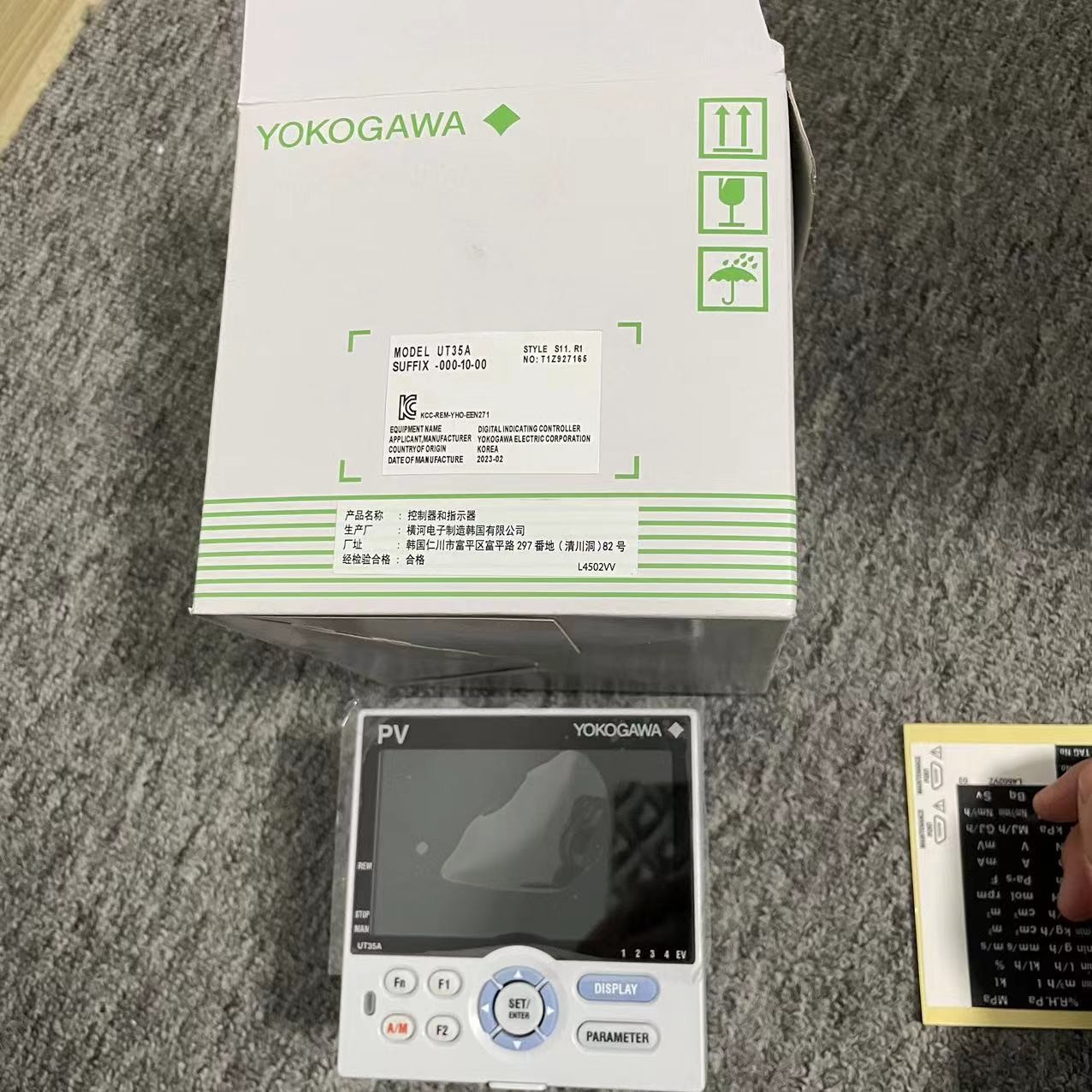

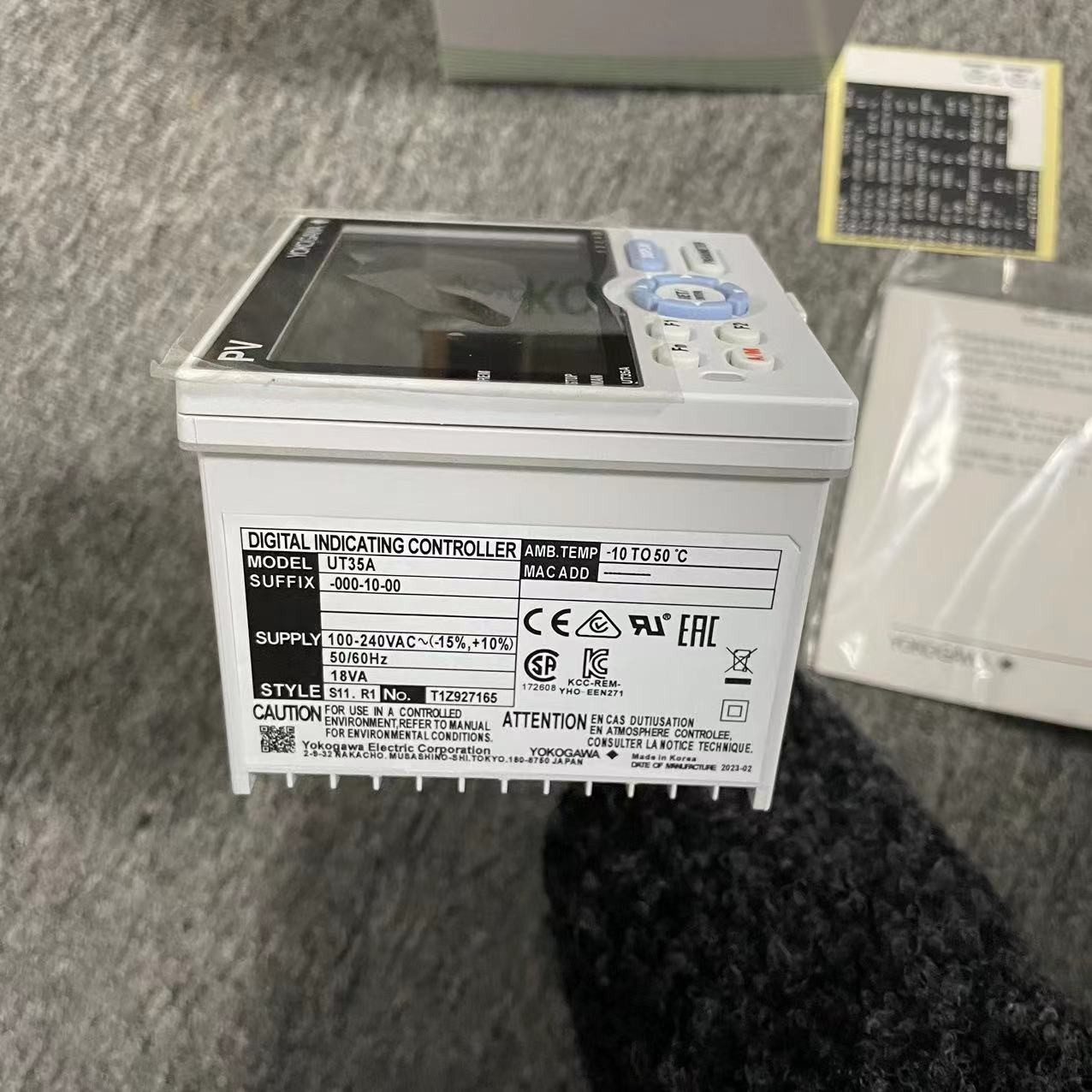

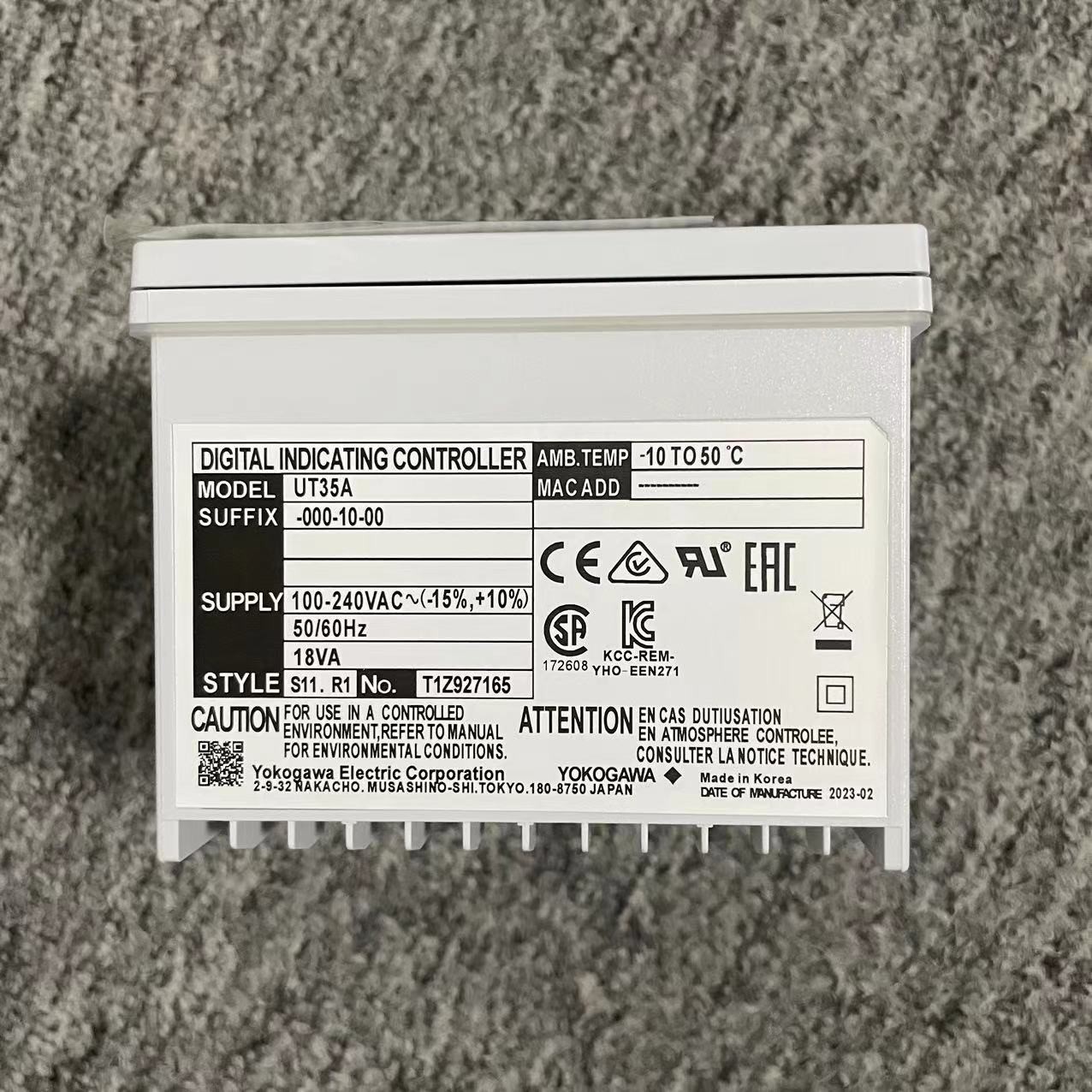

UT35A-001-10-00 Original-Temperatur-Digitalcontroller für industrielle Anwendungen

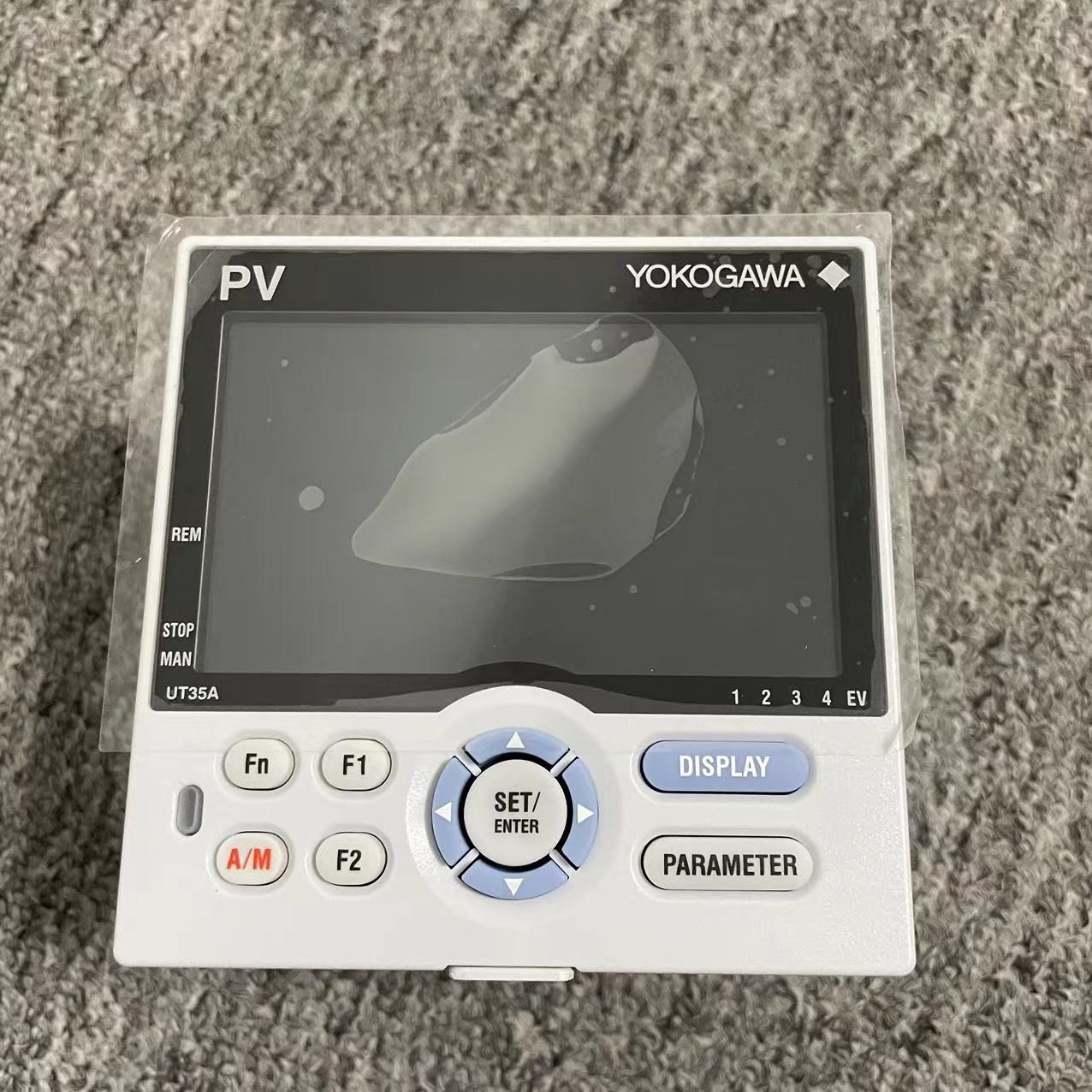

Die Temperaturregler UT35A und UT32A verfügen über ein leicht lesbares, 14-segmentiertes großes Farb-LCD-Display sowie Navigationstasten, wodurch die Überwachungs- und Bedienfähigkeiten erheblich gesteigert werden.Eine Leiterfolgefunktion ist standardmäßig enthalten. Die kurze Tiefe des Controllers spart Platz auf der Instrumententafel. Der UT35A/UT32A unterstützt auch offene Netzwerke wie Ethernet-Kommunikation.

Eigenschaften der Temperaturregler UT35A und UT32A

• 4 als Standard verfügbare Zielwerte (PID-Nummern)
• 3 unabhängige gemeinsame Alarmterminals als Standard verfügbar
• Man kann Programmen für die Reihenfolge der Leiter erstellen.
• Einfacher Betrieb
• Bis zu 8 DOs (Kombinationen verfügbar)
• Mehrsprachige Bedienungsanleitung (Japanisch, Englisch, Deutsch, Französisch, Spanisch, Chinesisch und Koreanisch) erhältlich.
• Detailliertes Code-Modell zur Verfügung, um die für Sie am besten geeigneten Spezifikationen anzupassen.

• Fortgeschrittene Steuerung

  Steuerungsarten

  Der Steuerungsmodus ermöglicht eine einfache Konfiguration der Einstellungen und Änderungen der Parameter.

• Steuerung in einer Schleife

• 5 Eingebaute Steuerungsarten

  • PID-Steuerung
  • Einschalt-/Ausschaltregelung (1 Hysteresepunkt)
  • Ein-/Aussteuerung (2 Hysteresepunkte)
  • Zwei-Positionen, zwei-Ebenen-Steuerung
  • Steuerung der Heizung/Kühlung



  Für die Übereinstimmung zwischen der oben genannten Bedienung und den Bedienungsarten für jedes Modell siehe die Spezifikationen.

  Steuerung der Reihenfolge der Leiter

  Mit der integrierten Leitersequenzsteuerung wird der Anwendungsbereich dramatisch erhöht.Die Ladder-Sequenz-Steuerungsfunktion kann eine kleine PLC ersetzen, die von der Anwendung benötigt wird.Sequenzsteuerung und PID-Steuerung können gleichzeitig ausgeführt werden.

• Überwachung und Steuerung der externen Maschinen
  Z.B.: Leuchten, Schalter, Timer
• Löschen Sie die Funktionalität der digitalen Eingabe/Ausgabe-Logik einfach.
  Anzahl der Grundbefehlstypen: 13
  Anzahl der Anwendungsbefehlstypen: 73

• [Beispiel für Leiteranleitung]	[Beispiel für die Programmierung einer Leiter]

  Anwendungsbeispiele für das Ladder Sequence Programm

  Die Schaltkreise zur Steuerung der Alarmsequenz können verkürzt werden
  Die Leiterfolgefunktion ermöglicht die Überwachung und Steuerung von Peripheriegeräten wie Relais,so können die Kosten gesenkt werden.

  [Konventionell] Die Alarmauslösung wurde durch eine Sequenzsteuerung (Relee, Timer usw.) außerhalb der Steuerung erstellt.

  [UTAAdvanced] Das ist nicht wahr. Die Alarmauslösung wird durch das Leitersequenzprogramm im UTAdvanced erstellt, wodurch Kosten reduziert werden können.





  Verringerung der Belastung des Hostsystems

  [Konventionell] Verschiedene Arten von analogen Daten wurden in das Host-System (PLC, etc.) aufgenommen und berechnet, und die Ergebnisse wurden vom Feldcontroller für die Steuerung über einen Befehl verarbeitet.

  [UTAAdvanced] Das ist nicht wahr. Die UTAadvanced mit bis zu 4 analogen Eingängen* ermöglicht die direkte Aufnahme verschiedener Arten analoger Daten in die Steuerung und deren Berechnung durch das Leiterprogramm.so die System-Building-Last des Hosts reduziert- Aktion: Verschiedene Arten von analogen Daten wurden in das Host-System (PLC usw.) aufgenommen und berechnet, und die Ergebnisse wurden vom Feldcontroller für die Steuerung über einen Befehl verarbeitet. * Im Falle der UT55A



  Einheitliche Eingabe/Ausgabe
  Wählen Sie Eingabe- und Ausgabearten über die Konfiguration aus

  Einheitliche Eingabe

  Wählen Sie aus TC, RTD, mV/Gleichspannung und Gleichstrom. (Gleichstrom-Eingang: kein Shuntwiderstand erforderlich)

  Der Eingabetyp und der Bereich können vom Benutzer über die Frontplatte oder mit der LL50A-Parameter-Einstellungssoftware gewählt werden.

• ± 0,1% Anzeigegenauigkeit.
• Verbinden Sie bis zu zwei 2-Draht-Sender gleichzeitig.

• Alle Instrumente verfügen über eine 15 V Schleifstromversorgung (15 V LPS) für einen Sender.
  Darüber hinaus ist für einige Geräte als optionale Funktion gleichzeitig ein 24 V LPS verfügbar.



  Allgemeine Ausgabe

  Benutzerwählbar für Relais, Spannungspulse und Stromausgänge.

• Relais-Ausgang: Ein-/Aussteuerung, zeitproportionale PID-Steuerung
• Spannungspuls-Ausgang: zeitproportionale PID-Steuerung
• Ausgangsstrom: kontinuierliche PID-Steuerung

• Die Heiz-/Kühlsteuerung verfügt über zwei universelle Ausgänge.

• Alle Kombinationen von Relais-, Impuls- und Stromausgängen sind verfügbar.

• Ein motorisiertes Steuerventil wird mit einem PID betätigt, das der Position proportional ist.

• Die PID-Steuerungsfunktion im Verhältnis zur Position verfügt über zwei Sätze von Relais-Ausgängen für die direkte/umgekehrte Drehung des motorisierten Steuerventils.
• Der Schieberad-Eingang zur Rückgabe der Ventilposition ist ebenfalls verfügbar.

• Funktion der automatischen Abstimmung (AT)

  Die folgenden Bedingungen können festgelegt werden, um die Genauigkeit der Berechnung der PID-Konstanten unter Verwendung von AT zu erhöhen.

• Für die Berechnung der PID-Konstanten stehen zwei Arten von Algorithmen zur Auswahl.
