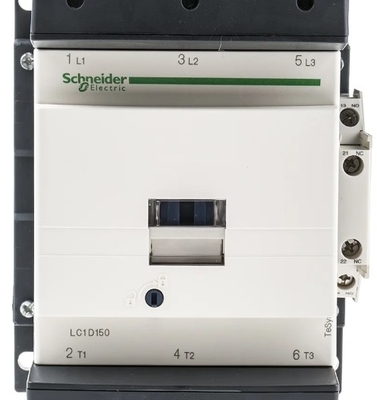

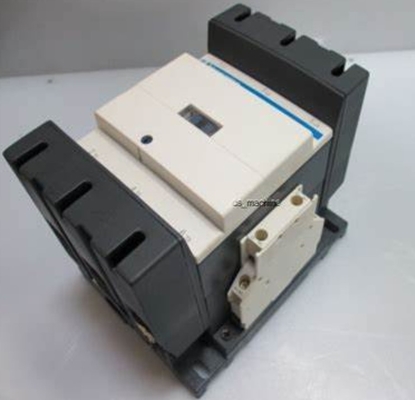

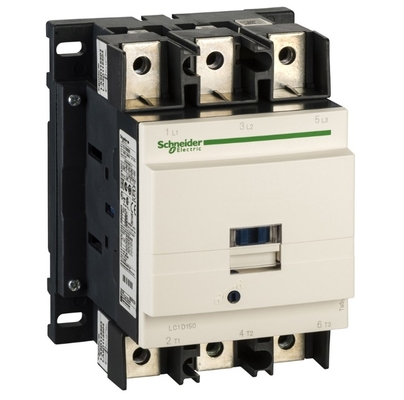

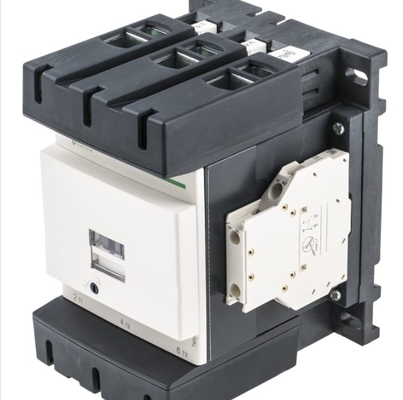

IEC-Kontakter, TeSys Deca, nicht umkehrbar, 150A, 100PS bei 480VAC, bis zu 100kA SCCR, 3-Phase, 3 NO, 24VDC-Spule, offener Stil

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Herkunftsort China
Markenname Schneider
Zertifizierung CE
Modellnummer LC1D150BD
Min Bestellmenge 1
Preis USD$150
Verpackung Informationen Ausgestopft
Lieferzeit 4-6 Wochen
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 500St

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Reichweite TeSys Produktpalette TeSys Deca
kurzer Name des Gerätes LC1D Pfostenbeschreibung 3P
Hervorheben

100 PS starker IEC-Kontakter

,

150A IEC-Kontakter

,

3-phasiger IEC-Kontakter
Hinterlass eine Nachricht
Produkt-Beschreibung



Reichweite TeSys
Produktpalette TeSys Deca
Typ des Produkts oder Bauteils Kontaktor
Kurzbezeichnung des Geräts LC1D
Anwendung des Kontaktors Widerstandslast
Motorsteuerung
Verwendungskategorie AC-3
AC-4
AC-1
AC-3e
Beschreibung der Stangen 3P
[Ue] Nennbetriebsspannung Stromkreis <= 1000 V Wechselstrom 25...400 Hz
Stromkreis <= 300 V Gleichstrom
[Ie] Nennbetriebsstrom 200 A (bei < 140,0000000000 °F (60 °C)) bei < 440 V AC AC-1 für Stromkreis
150 A (bei < 140,0000000000 °F (60 °C)) bei < 440 V Wechselstrom AC-3 für Stromkreis
150 A (bei < 140,0000000000 °F (60 °C)) bei < 440 V AC AC-3e für Stromkreis
[Uc] Steuerkreislaufspannung 24 V Gleichstrom
Ergänzend
Motorleistung kW 40 kW bei 220...230 V AC 50/60 Hz (AC-3)
75 kW bei 380...400 V AC 50/60 Hz (AC-3)
80 kW bei 415...440 V AC 50/60 Hz (AC-3)
90 kW bei 500 V AC 50/60 Hz (AC-3)
100 kW bei 660...690 V AC 50/60 Hz (AC-3)
75 kW bei 1000 V AC 50/60 Hz (AC-3)
22 kW bei 400 V AC 50/60 Hz (AC-4)
40 kW bei 220...230 V AC 50/60 Hz (AC-3e)
75 kW bei 380...400 V AC 50/60 Hz (AC-3e)
80 kW bei 415...440 V AC 50/60 Hz (AC-3e)
90 kW bei 500 V AC 50/60 Hz (AC-3e)
100 kW bei 660...690 V AC 50/60 Hz (AC-3e)
75 kW bei 1000 V AC 50/60 Hz (AC-3e)
Höchstgeschwindigkeit 40 PS bei 200/208 V AC 50/60 Hz für Dreiphasenmotoren
50 PS bei 230/240 V AC 50/60 Hz für Dreiphasenmotoren
100 PS bei 460/480 V AC 50/60 Hz für Dreiphasenmotoren
125 PS bei 575/600 V AC 50/60 Hz für Dreiphasenmotoren
Kompatibilitätscode LC1D
Zusammensetzung des Polkontakts 3 Nein
Schutzdeckel Mit
[Ith] herkömmlicher freier thermischer Luftstrom 200 A (bei 140,0000000000 °F (60 °C)) für Stromkreise
Nennkapazität der IRM 140 A Wechselstrom für Signalkreisläufe gemäß IEC 60947-5-1
250 A Gleichstrom für Signalkreisläufe gemäß IEC 60947-5-1
1660 A bei 440 V für Leistungsschaltkreise nach IEC 60947
Nennbrechfähigkeit 1400 A bei 440 V für Leistungsschaltkreise nach IEC 60947
[Icw] Nennkurzzeit-Widerstandsstrom 250 A 104,0000000000 °F (40 °C) - 10 min für den Stromkreis
580 A 104.0000000000 °F (40 °C) - 1 Minute für den Stromkreis
1200 A 104.0000000000 °F (40 °C) - 10 s für den Stromkreis
1400 A 104,0000000000 °F (40 °C) - 1 Sekunde für den Stromkreis
100 A - 1 s für die Signalleitung
120 A - 500 ms für die Signalleitung
140 A - 100 ms für die Signalleitung
Zusammengehörige Sicherungsbezeichnung 10 A gG für eine Signalleitung nach IEC 60947-5-1
315 A gG bei <= 690 V Koordinationstyp 1 für Stromkreis
250 A gG bei <= 690 V Koordinierungsart 2 für Leistungsschaltkreis
Durchschnittliche Impedanz 0.6 mOhm - Ith 200 A 50 Hz für Stromkreise
Leistungsausfall pro Pol 24 Watt AC-1
13.5 W AC-3
13.5 W AC-3e
[Ui] Nenn-Dämmspannung Leistungsschaltung 600 V CSA
Leistungsschaltung 600 V UL
Stromkreis 1000 V IEC 60947-4-1
Signalkreis 690 V IEC 60947-1
Signalkreis 600 V CSA
Signalkreis 600 V UL
Überspannungskategorie III. Die
Verschmutzungsgrad 3
[Uimp] Nennimpuls Widerstandsspannung 8 kV IEC 60947
Sicherheitssicherheitsstufe B10d = 684932 Zyklen Kontaktor mit Nennlast EN/ISO 13849-1
B10d = 10000000 Zyklen Kontaktor mit mechanischer Belastung EN/ISO 13849-1
Mechanische Haltbarkeit 8 Fahrräder
Elektrische Haltbarkeit 0.85 MZyklen 150 A AC-3 <= 440 V
1 Mzyklus 200 A AC-1 <= 440 V
0.85 MZyklen 150 A AC-3e <= 440 V
Typ der Steuerungskette Gleichstromstandard
Spulentechnik mit einem integrierten Unterdrückungsgerät
Spannungsgrenzwerte der Steuerungsschaltung 0.75Ich...1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) Betriebsgleichstrom
0.15Ich...0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) Ausfall von Gleichstrom
1Ich...1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) Betriebsgleichstrom
Eintrittsleistung in W 270...365 W 68.0000000000 °F (20 °C))
Kraftverbrauch im Aufbewahrungsbetrieb in W 2.4...5.1 W 68,0000000000 °F (20 °C)
Betriebszeit 20...35 ms Schließung
40...75 ms Öffnung
Zeitkonstante 25 ms
Höchstbetriebsrate 1200 cyc/h 140,0000000000 °F (60 °C)
Höchstbetriebsrate 1200 cyc/h bei 60 °C
Verbindungen - Endgeräte Steuerungsschaltung: Schraubklemmterminals 2 0,002...0,004 in2 (1...2,5 mm2) - Kabelstaubheit: flexibel mit Kabelende
Steuerkreis: Schraubklemmschlüsse 1 0,002...0,004 in2 (1...2,5 mm2) - Kabelsteifigkeit: flexibel mit Kabelende
Steuerungsschaltung: Schraubklemmschlüsse 1 0,002...0,004 in2 (1...2,5 mm2) - Kabelsteifigkeit: flexibel ohne Kabelende
Steuerkreis: Schraubklemmterminals 2 0,002...0,004 in2 (1...2,5 mm2) - Kabelsteifigkeit: flexibel ohne Kabelende
Steuerkreis: Schraubklemm Enden 1 0,002...0,004 in2 (1...2,5 mm2) - Kabelsteifigkeit: fest ohne Kabelende
Steuerkreis: Schraubklemmterminals 2 0,002...0,004 in2 (1...2,5 mm2) - Kabelstaubheit: fest ohne Kabelende
Stromkreis: Steckverbinder 1 0,02...0,2 in2 (10...120 mm2) - Kabelsteifigkeit: flexibel ohne Kabelende
Stromkreis: Steckverbinder 2 0,02...0,08 in2 (10...50 mm2) - Kabelsteifigkeit: flexibel ohne Kabelende
Stromkreis: Steckverbinder 1 0,02...0,2 in2 (10...120 mm2) - Kabelsteifigkeit: flexibel mit Kabelende
Stromkreis: Steckverbinder 2 0,02...0,08 in2 (10...50 mm2) - Kabelsteifigkeit: flexibel mit Kabelende
Stromkreis: Steckverbinder 1 0,02...0,2 in2 (10...120 mm2) - Kabelsteifigkeit: fest ohne Kabelende
Stromkreis: Steckverbinder 2 0,02...0,08 in2 (10...50 mm2) - Kabelsteifigkeit: fest ohne Kabelende
Zugdrehmoment Steuerkreis 10,6 lbf.in (1,2 N.m) Schraubklemm Enden flach Ø 6 mm
Steuerkreis 10,6 lbf.in (1,2 N.m.) Schraubklemmterminals
Leistungsschaltung 106,2 lbf.in (12 N.m) Steckverbinder hexagonal 0,2 in (4 mm)
Steuerkreis 10,6 lbf.in (1,2 N.m) Schraubklemm Enden Posidriv Nr. 2
Zusatzkontaktzusammensetzung 1 NO + 1 NC
Typ der Hilfskontakte Mechanisch verbunden 1 NO + 1 NC IEC 60947-5-1
Spiegelkontakt 1 NC IEC 60947-4-1
Frequenz des Signalkreislaufs 25...400 Hz
Mindestschaltspannung 17 V für die Signalleitung
Mindestschaltstrom 5 mA für die Signalleitung
Isolierwiderstand > 10 MOhm für die Signalleitung
Nicht überlappende Zeit 1.5 ms bei Energieleistung zwischen NC und NO-Kontakt
1.5 ms bei Energierung zwischen NC- und NO-Kontakt
Montageunterstützung Schienen
Platte
Umwelt
Normen CSA C22.2 Nr. 14
Einheit für die Erfassung von Daten
IEC 60947-4-1
IEC 60335-1:Klausel 30.2
IEC 60335-2-40:Anhang JJ
UL 60335-2-40:Anhang JJ
UL 60947-4-1
CSA C22.2 Nr. 60947-4-1
JIS C8201-4-1
Produktzertifizierungen UL
CCC
CSA
CE-Nummern
UKCA
Marine
EAC
IP-Schutzniveau IP20 Vorderseite IEC 60529
Schutzbehandlung THIEC 60068-2-30
Klimaschutzfähigkeit IACS E10 Exposition gegenüber feuchter Hitze
Zulässige Umgebungslufttemperatur um die Vorrichtung herum -40.0000000000...140.0000000000 °F (-40...60 °C)
140.0000000000...158.0000000000 °F (60...70 °C) mit Abwertung
Betriebshöhe 0Ich...9842.52 ft (0...3000 m)
Feuerbeständigkeit 1562.0000000000 °F (850 °C) IEC 60695-2-1
Flammschutz V1 gemäß UL 94
Mechanische Robustheit Vibrationskontaktor offen 2 Gn, 5...300 Hz)
Vibrationskontaktor geschlossen 4 Gn, 5...300 Hz)
Schlagkontakter geschlossen 15 Gn für 11 ms)
Schlagkontaktor offen 6 Gn für 11 ms)
Größe 6.2 in (158 mm)
Breite 4.7 in (120 mm)
Tiefe 5.4 in (136 mm)
Nettogewicht 5.5 lb (USA) (2,5 kg)
Bestell- und Versanddaten
Kategorie US10I1222359
Abzinsungsschema 0I12
GTIN-Nummer 3389110475982
Rückzahlbarkeit - Ja, das ist es.
Herkunftsland FR
Verpackungseinheiten
Einheit Typ der Packung 1 PCE
Anzahl der Einheiten in Packung 1 1
Paket 1 Höhe 60,9 Zoll (17,5 cm)
Packung 1 Breite 7.5 Zoll (19 cm)
Paket 1 Länge 8.5 in (21,5 cm)
Packung 1 Gewicht 5.454 lb (US) (2.474 kg)
Einheit Typ der Verpackung 2 S06
Anzahl der Einheiten in Packung 2 27
Paket 2 Höhe 29.5 Zoll (75 cm)
Packung 2 Breite 230,6 Zoll (60 cm)
Paket 2 Länge 31.5 in (80 cm)
Packung 2 Gewicht 175.925 lb (US) (79,798 kg)
