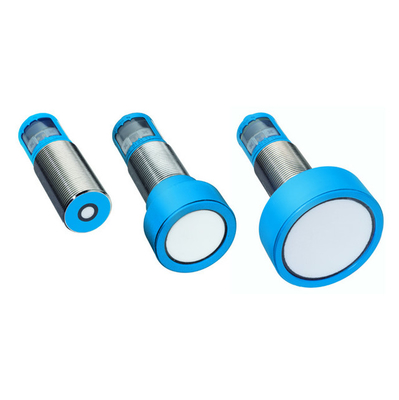

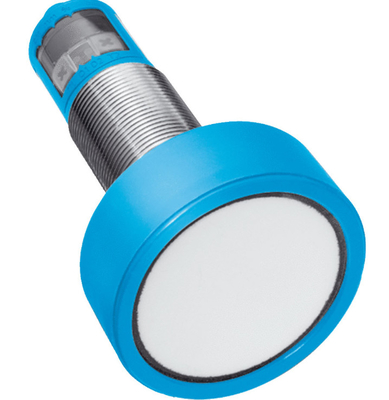

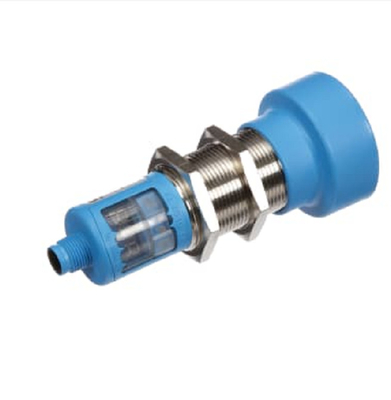

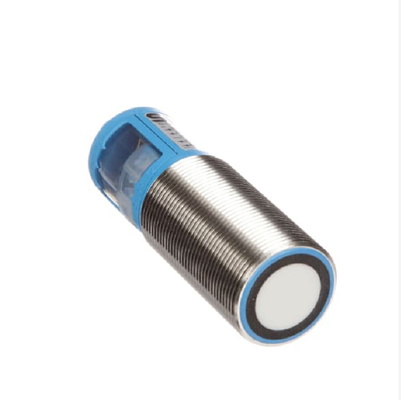

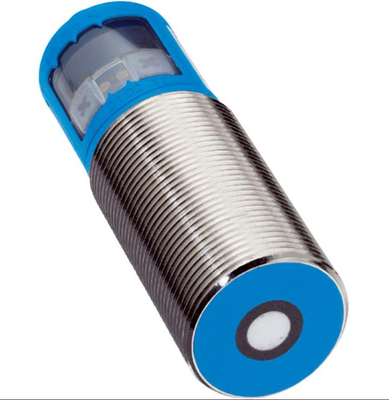

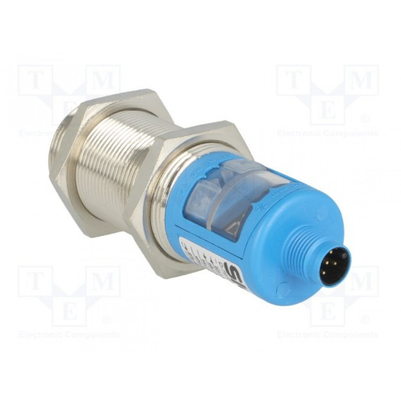

SICK Ultraschall-Distanzsensoren UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

Detaillierte technische Daten Mechanik/Elektronik Versorgungsspannung Vs Gleichspannung 9 V... 30 V 1) 2) Stromverbrauch ≤ 2.4 W 3) Initialisierungszeit < 300 ms Konstruktion Zylindrisches Gehäusematerial Metall (nickelliertes Messing), PBT, Ultraschallwandler: Polyurethanschaum, Glas-Epoxidharz) Garngröße M30 x 1,5 Verbindungstyp Männlicher Stecker, M12, 5-Pin-Anzeige LED-Display,2 x LED Gewicht 210 g Sendeachse Gerade Abmessungen (W x H x D) 47.5 mm x 47.5 mm x 102 mm Gehäuse IP65 / IP67 Schutzklasse III 1) Grenzwerte, umgekehrter Polarität geschützt Betrieb in kurzschaltgeschütztem Netz: max. 8 A, Klasse 2. 2) 15 V...30 V bei Verwendung der analogen Ausgangsspannung. 3) ohne Last. Sicherheitsbezogene Parameter MTTFD 101 Jahre DCavg 0% Leistung Betriebsbereich, Grenzbereich 350 mm... 3.400 mm, 5,000 mm Ziel Natürliche Objekte 1) Im Verhältnis zum aktuellen Messwert, Mindestwert ≥ Auflösung. 2) Bezüglich des aktuellen Messwerts. 3) Temperaturkompensation kann ohne Temperaturkompensation ausgeschaltet werden: 0,17 % / K.4) Nachträgliche Glättung des analogen Ausgangs2 ULTRASONIC DISTANCE SENSORS ♫ SICK Produktdatenblatt ♫ 2024-06-27 07:49Umgehung der Anzeige UM30-21411815 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: keine Querschnittsprache von bis zu 50 Sensoren Einstellbare Messfilter: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, Mindestwert ≥ Auflösung. 2) Bezüglich des aktuellen Messwerts. 3) Temperaturkompensation kann ohne Temperaturkompensation ausgeschaltet werden: 0,17 % / K.4) Nachträgliche Glättung des analogen Ausgangs, kann die Reaktionszeit je nach Anwendung um bis zu 200% erhöhen. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Spannung 0 V... 10 V, ≥ 100.000 Ω Auflösung 12 Bit Multifunktionaler Eingang (MF) 1 x MF Hysterese 50 mm 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) Für 4 mA...20 mA und Vs ≤ 20 V max.. Belastung ≤ 100 Ω. Umgebungsdaten Umgebungstemperatur, Betriebszeit 25 °C... +70 °C Umgebungstemperatur, Lagerung 40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 EGKlasse 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 Dimensionelle Zeichnung (Abmessungen in mm (Zoll)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Anschluss 2 Anzeige 3 Montagemuttern, SW 36 mm Anschlusstyp 1 2 4 3 5 4 ULTRASONIC DISTANCE SENSORS:49Um 40 Uhr kann es ohne Vorankündigung geändert werden.5-Pin L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sync/Multi1 1 Synchronisierung und Multiplex-Modus, Connect+ Kommunikation Anpassung möglich 2 4 4 5 5 T1 D1 D2 T2 2 Anzeige 4 Steuerelemente 5 Statusindikatoren 2024-06-27 07:49Das Produktdatenblatt kann ohne Vorankündigung geändert werden. Ultraschall-Fernstandssensoren.600 (63.00) 2.400 (94.49) 2.400 (94.49) 1.600 (63.00) 800 (31.50) 800 (31.50) 0 Detektionsfläche in mm (Zoll) 3 4 5 2 0 800 (31.50) 2.400 (94.49) 1.600 (63.00) 3.200 (125.98) 4.000 (157.48) 5.600 (220.47) 4,800 (188).98) Detektionsbereich in mm (in) 1 1 Detektionsbereich abhängig von den Reflexionseigenschaften, Größe und Ausrichtung des Objekts 2 Grenzbereich 3 Betriebsbereich 4 Beispielobjekt:ausgerichtete Platte 500 mm x 500 mm
