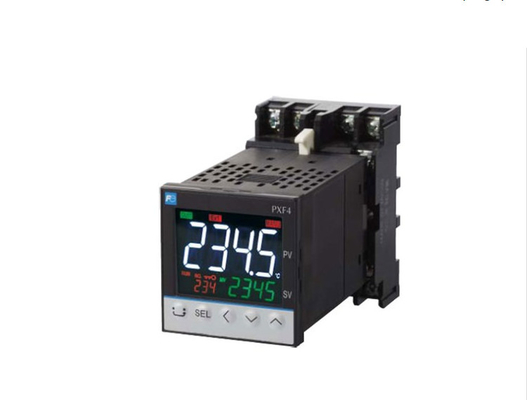

hohe Qualität Fuji Electric PXF4 Temperaturcontroller mit 50ms Probenahme Geschwindigkeit mit dem besten Preis

Grobal Sales Section Instrumentation & Sensors Planning Dept. 1, Fuji-machi, Hino-city, Tokyo 191-8502, Japan http://www.fujielectric.com Telefon: +81-42-514-8930 Fax: +81-42-583-8275 http://www.fujielectric.comFujielectric.com/products/instruments/ Vielen Dank für den Kauf des Fuji-Modul-Temperaturregler.Bitte verwenden Sie es gemäß den folgenden Anweisungen:. Für ausführliche Informationen über den Betrieb dieser Ausrüstung lesen Sie bitte die separate Bedienungsanleitung.Bitte halten Sie dieses Bedienhandbuch für die Person, die das Gerät benutzt, leicht zugänglich.. Bestätigung der Spezifikationen und Zubehörteile Bevor Sie das Produkt verwenden, bestätigen Sie, dass es dem bestellten Typ entspricht. (Für den Modellcode siehe Seite 23.)) Bestätigen Sie, dass alle folgenden Zubehörteile enthalten sind:. Temperature Controller 1 unit Instruction Manual 1 copy Mounting bracket 1 pc Waterproof packing 1 pc Related Information Refer to the following reference materials for details about the items described in this manual. Dokument Referenznummer Datenblatt EDS11-178 Mikrocontroller (Modell: PXF) Bedienungsanleitung INP-TN5A2400-E Mikrocontroller (Modell:PXF) Handbuch für Kommunikationsfunktionen (MODBUS) INP-TN5A2227-E Die neuesten Handbücher können auch unter der folgenden URL heruntergeladen werden: http://www.fujielectric.com/products/instruments/ Bitte lesen Sie zuerst (Sicherheitshinweise) Bitte lesen Sie diesen Abschnitt vor dem Gebrauch gründlich durch und beachten Sie die oben genannten Sicherheitshinweise vollständig.Sicherheitswarnungen sind in die Kategorie "Warnung" oder "Vorsicht" eingeteilt.. Nichteinhaltung der Anweisungen kann zu einem Sicherheitsrisiko führen. Warnungsfehler können zu leichten oder schweren Personenschäden, Feuer und/oder Sachschäden führen.Vorsicht Fehlbehandlung kann Verletzungen des Benutzers oder Sachschäden verursachen.Wenn die Ausrüstung nicht vom Hersteller angegeben verwendet wird, kann der von der Ausrüstung gewährte Schutz beeinträchtigt werden.Einschränkungen bei der Verwendung Dieses Produkt ist ein Temperaturregler, der, ausgelegt und hergestellt unter der Voraussetzung, dass es für allgemeine Maschinen verwendet wird.,Bitte berücksichtigen Sie die Sicherheit des gesamten Systems und der Maschine, indem Sie eine ausfallsichere Konstruktion anwenden.eine Planung für die Entlassungen sowie die Durchführung regelmäßiger Kontrollen. • Sicherheitsvorrichtungen zum Schutz des menschlichen Körpers • Direkte Steuerung von Transportmitteln • Flugzeuge • Raumfahrtausrüstung • Atomtechnik usw.Bitte verwenden Sie dieses Produkt nicht für Anwendungen, bei denen das menschliche Leben unmittelbar betroffen ist. HINWEIS Der Inhalt dieses Handbuchs kann ohne vorherige Ankündigung geändert werden.Fuji Electric haftet nicht für Schäden, einschließlich indirekter Schäden, die durch Tippfehler, das Fehlen von Informationen oder die Verwendung von Informationen in diesem Handbuch verursacht werden.Installation und Verkabelung Diese Ausrüstung ist für den Einsatz unter folgenden Bedingungen vorgesehen:. Umgebungstemperatur -10 °C bis 50 °C Umgebungsfeuchtigkeit 90% RH oder weniger (ohne Kondensation) Überspannung Kategorie II nach IEC 61010-1 Verschmutzungsgrad 2 Empfohlene Sicherung 250VAC, 0.1A T ((Zeitverzögerung) für 100 bis 240 V Wechselstrom, 400 V Gleichspannung / 400 V Wechselstrom, 1 A T ((Zeitverzögerung) für 24 V Gleichspannung / 24 V Wechselstrom Stromversorgung Nutzungsumgebung InnenbereichSSR-Antriebs-Ausgangsterminal, Stromausgangsterminal oder Kommunikationsterminal (RS485) sicherstellen, dass eine grundlegende Isolierung zwischen den SELV-Schaltkreisen und diesen Endgeräten (z. B.Verwendung eines Transformators, der eine grundlegende Isolierung oder einen höheren Isolationsgrad aufweistDie grundlegende Isolierung erfordert einen Abstand von mindestens 1,5 mm und eine Schleichhöhe von mindestens 3,0 mm. Wenn eine solche Isolierung nicht vorhanden ist, kann die Einhaltung der Sicherheitsnormen UL61010 und EN61010 ungültig werden.Für das Modell der Gleichspannungs-/Wechselstromversorgung 24 V, wenn die Ausrüstung an den Safety Extra Low Voltage (SELV) -Schaltkreis angeschlossen ist, muss zwischen dem SELV-Schaltkreis und den Leistungsausgangsterminals eine grundlegende Isolierung vorhanden sein.Die Stromzugschlüsse müssen an einen Stromstromkreis mit besonders niedriger Spannung (ELV) angeschlossen sein, um den elektrischen Schlag zu verhindern.. Für CT-Eingänge ist die Stromübertragung zu verwenden, deren Spezifikation nachstehend dargestellt ist, um den elektrischen Schlag und die Ausbreitung von Feuer zu verhindern.1) Überspannung Kategorie II 2) Verschmutzungsgrad 2 3) Erforderliches Niveau der Isolierung, ergänzende Isolierung,4. Höchstspannungsleitung auf neutraler 300Vac rms oder 300Vdc Bezüglich der Sicherheitsnorm Bitte beachten Sie die folgenden Anweisungen, um die Anforderungen der Sicherheitsnorm zu erfüllen. Die Nichteinhaltung dieser Anweisungen verstößt gegen die Sicherheitsnormen.der im Bedienungsanleitung angegeben ist● Wenn zugängliche Safety Extra Low Voltage (SELV) -Schaltkreise an das Signal-Eingabe-Terminal, das SSR-Antriebsausgangsterminal angeschlossen werden sollen,Leistungsausgangsterminal oder Kommunikationsterminal (RS485), sicherstellen, daß zwischen den SELV-Schaltkreisen und diesen Endgeräten eine Grundisolierung hergestellt wird (z. B. Transformator mit einer Grundisolierung oder einem höheren Isolationsgrad).Die grundlegende Isolierung erfordert eine Freiheit von mindestens 1.5 mm und eine Kriechfläche von mindestens 3,0 mm. Ist eine solche Isolierung nicht vorhanden, kann die Sicherheitskonformität der UL61010 und EN61010 ungültig werden.● Die gesamte Ausrüstung muss in einem Gehäuse eingebaut werden, um den Stromschlag und die Ausbreitung von Feuer zu verhindern.. ● Stellen Sie sicher, dass Sie einen geeigneten äußeren Schutzkreislauf installieren, um einen übermäßigen Temperaturanstieg usw. zu verhindern.Stellen Sie sicher, dass Sie den Strom ausschalten und Schutzhandschuhe oder Sicherheitsbrillen tragen.● Setzen Sie die entsprechenden Eingangssignale für jeden zu verbundenen Eingang. Achten Sie darauf, dass Sie den Eingangsspannung mit dem Stromstrom oder umgekehrt nicht verwechseln.● Verwenden Sie diese Ausrüstung nicht zur Messung von Schaltkreisen der Messkategorien II● Verwenden Sie diese Ausrüstung nicht zur Messung von Signalen, auf die eine Spannung von mehr als 30 VRMS oder mehr als 60 V Gleichspannung angewendet wird.● Wenn es eine Gefahr besteht, daß jemand mit dem Gerät in Berührung kommt, während es mit Strom versorgt wirdVor dem Entfernen der Enddeckung die gesamte Stromversorgung ausschalten............................................................................................................................................................................................................................................................................ . Vor der Installation bestätigen Sie, dass die Isolationsklasse für die Ausrüstung den Nutzungsanforderungen entspricht.Strom, Spannung) Steuerausgang 2 (SSR-Antrieb, Strom, Spannung) Steuerausgang 1 (SSR-Antrieb, Strom, Spannung) voltage) Digital input 1 to 3 Communication (RS-485) Power supply (100 to 240V AC) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Basic insulation (1500 V AC) Functional insulation (500 V AC) No insulation (1) (2) (1) (2) Internal circuit Process value input Remote SV input CT input Digital input 1 to 5 Communication (RS-485) Power supply (24V DC/24V AC) (1): Wenn der 9. Code "J" AL 1 und 2 ist: unabhängige gemeinsame (2): Wenn der 9. Code nicht "J" AL 1 bis 3 ist:● In der Stromversorgungsanlage sollte ein Stromschalter oder ein Leistungsschalter installiert werden.. ● Ein Stromschalter oder ein Schaltkreis sollte ordnungsgemäß und leicht erreichbar für den Bediener installiert sein. ● Ein Stromschalter oder ein Schaltkreis sollte als der für dieses Produkt gekennzeichnet sein.● Die elektrische Verkabelung muss nur von qualifiziertem Personal hergestellt werden, und zwar in Übereinstimmung mit lokalen und nationalen Normen.. ● Für die Stromversorgungsverkabelung ist ein Draht von 600 V Vinyl isoliertem Draht oder höher zu verwenden. ● Um Beschädigungen und Ausfälle der Ausrüstung zu verhindern, wird die Nennspannung angegeben.● Zur Verhinderung von Schocks und Ausfall der Ausrüstung● Bevor Sie den Strom einschalten, überprüfen Sie, ob der Freiraum gesichert ist, um einen Schock oder Feuer zu verhindern.● Berühren Sie das Gerät nicht, wenn es eingeschaltet ist.. Dies birgt ein Risiko für Stoß- oder Ausrüstungsfehler. ● Diese Ausrüstung darf niemals zerlegt, umgebaut, geändert oder repariert werden.Bitte kontaktieren Sie den Hersteller und geben Sie das Produkt zurück.. ● Ein Ausgangsrelais ist ein Teil, dessen Lebensdauer begrenzt ist. Wenn der Kontakt mit dem Ausgangsrelais zum Ende seiner Lebensdauer kommt, kann er in oder ausgeschaltet bleiben.● Die Standardeinstellung dieser Ausrüstung ist wie folgt:. Ändern Sie die Einstellung, sofern erforderlich, damit die Ausrüstung Ihrer Anwendung entspricht. Bitte beachten Sie, dass die falschen Einstellungen zu Überhitzung oder unerwarteten Schäden führen können
