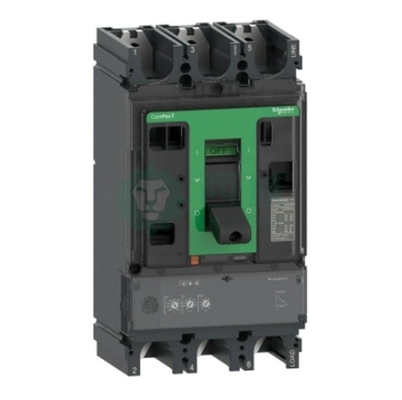

Schnerder C63N32D630 Leistungsschalter ComPacT NSX630N, 50kA bei 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Pole 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Herkunftsort China
Markenname Schnerder
Zertifizierung CE
Modellnummer C63N32D630
Min Bestellmenge 1
Preis USD$400
Verpackung Informationen Ausgestopft
Lieferzeit Vorräte
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 500St

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Reichweite ComPacT neue Generation Produktbezeichnung ComPacT NSX neue Generation
kurzer Name des Gerätes NSX630N Pfostenbeschreibung 3P
Beschreibung der geschützten Pfosten 3D
Hervorheben

3D-Schaltkreisbrecher ComPacT NSX630N

,

50kA Leistungsschalter ComPacT NSX630N

,

MicroLogic 2.3 Schaltkreisbrecher ComPacT NSX630N
Hinterlass eine Nachricht
Produkt-Beschreibung

Haupt
Reichweite ComPacT neue Generation
Produktbezeichnung ComPacT NSX neue Generation
Kurzbezeichnung des Geräts NSX630N
Produkt- oder Bauteilart Schaltbetriebsbrecher
Anwendung des Geräts Verteilung
Beschreibung der Pole 3P
Beschreibung der geschützten Pfosten 3D
[In] Nennstrom 630 A bei 40 °C
[Ue] Nennbetriebsspannung 690 V Wechselstrom 50/60 Hz
Netztyp Klimatisierung
Netzfrequenz 50/60 Hz
Eignung für die Isolierung Ja, gemäß EN/IEC 60947-2
Verwendungskategorie Kategorie A
[Icu] Nennleistung für den letzten Kurzschluss 85 kA Icu bei 220/240 V AC 50/60 Hz gemäß IEC 60947-2
50 kA Icu bei 380/415 V AC 50/60 Hz gemäß IEC 60947-2
42 kA Icu bei 440 V AC 50/60 Hz gemäß IEC 60947-2
30 kA Icu bei 500 V AC 50/60 Hz gemäß IEC 60947-2
22 kA Icu bei 525 V AC 50/60 Hz gemäß IEC 60947-2
10 kA Icu bei 660/690 V AC 50/60 Hz gemäß IEC 60947-2
50 kA bei 480 V AC 50/60 Hz gemäß UL 508
Leistungsniveau N 50 kA 415 V AC
Name der Reiseeinheit MikroLogik 2.3
Technik der Fahrmaschine Elektronisch
Schutzeinstellungen der Fahrtzentrale LSoI
Kontrolltyp Wechseln
Anbringungsmodus des Leistungsschalters Festgestellt
Ergänzend
[Ui] Nenn-Dämmspannung 800 V Wechselstrom 50/60 Hz
[Uimp] Nennimpuls Widerstandsspannung 8 kV
[Ics] Nennleistung für Kurzschlussbrüche im Betrieb 85 kA bei 220/240 V AC 50/60 Hz gemäß IEC 60947-2
50 kA bei 380/415 V AC 50/60 Hz gemäß IEC 60947-2
42 kA bei 440 V AC 50/60 Hz gemäß IEC 60947-2
30 kA bei 500 V AC 50/60 Hz gemäß IEC 60947-2
11 kA bei 525 V AC 50/60 Hz gemäß IEC 60947-2
10 kA bei 660/690 V AC 50/60 Hz gemäß IEC 60947-2
Mechanische Haltbarkeit 15000 Zyklen
Elektrische Haltbarkeit 8000 Zyklen bei 440 V In/2
4000 Zyklen bei 440 V In
6000 Zyklen bei 690 V In/2
2000 Zyklen bei 690 V In
Leistungsausfall pro Pol 39.69 W
Montageunterstützung Hintergrundplatte
Montagestellung Horizontale und vertikale
Flach auf dem Rücken
Anschluss nach oben Vorderseite
Abwärtsverbindung Vorderseite
Verbindungspfeil 45 mm
Schutzart L: für den Überlastschutz (lange Zeit)
So: kurzzeitiger Kurzschlussschutz mit fester Verzögerung
I: für den Schutz vor sofortigem Kurzschluss
Nennwert für die Fahreinheit 630 A bei 40 °C
Langzeit-Aufnahmeanpassung Typ Ir (Wärmeschutz) Einstellbar 9 Einstellungen
[Ir] Längzeitschutz-Aufnahme-Einstellungsbereich 250...630 A
Längzeitschutzverzögerungsregelung Typ tr Festgestellt
[tr] Längzeitschutzverzögerungsbereich 400 s bei 1,5 x Ir
16 s bei 6 x Ir
11 s bei 7,2 x Ir
thermisches Gedächtnis 20 Minuten vor und nach dem Abstoßen
Kurzzeitschutz-Aufnahmeanpassungstyp Isd Einstellbar 9 Einstellungen
[Isd] Kurzzeitschutz-Aufnahme-Anpassungsbereich 1.5...10 x Ir
Kurzzeitschutzverzögerungsanpassungstyp tsd Festgestellt
Sofortige Abholschutzregelung II Festgestellt
[Ii] Bereitschaftsbereich für die Einstellung des Schutzes 6900 A
Schutz vor Erdleckagen Ohne
Zonen selektiver Verriegelung Ohne
Anzahl der Schlitze für elektrische Hilfsgeräte 6 Schlitze
Lokale Signalisierung Blinkende LED (grün) für den Betriebsbereitschaft
LED 105 % Ir (rot) bei Überlastung
LED 90 % Ir (orange) bei Überlastung
Breite (W) 140 mm
Höhe (H) 255 mm
Tiefe (D) 110 mm
Nettogewicht 6.2 kg
Umwelt
Normen Die in Absatz 1 genannte Regelung gilt nicht.
Produktzertifizierungen CCC
EAC
Marine
Überspannungskategorie Klasse II
Elektroschockschutzklasse Klasse II
Verschmutzungsgrad 3 gemäß IEC 60664-1
IP-Schutzniveau IP40 gemäß IEC 60529
IK Schutzgrad IK07 gemäß IEC 62262
Umgebungslufttemperatur für den Betrieb -25...70 °C
Umgebungslufttemperatur für die Lagerung -50...85 °C
Relative Luftfeuchtigkeit 0...95%
Betriebshöhe 0...2000 m ohne Abwertung
2000 m...5000 m mit Abwertung
Verpackungseinheiten
Einheit Typ der Packung 1 PCE
Anzahl der Einheiten in Packung 1 1
Paket 1 Höhe 150,0 cm
Packung 1 Breite 160,0 cm
Paket 1 Länge 290,5 cm
Packung 1 Gewicht 50,732 kg
Einheit Typ der Verpackung 2 S04
Anzahl der Einheiten in Packung 2 2
Paket 2 Höhe 300,0 cm
Packung 2 Breite 400,0 cm
Paket 2 Länge 600,0 cm
Packung 2 Gewicht 12.318 kg
