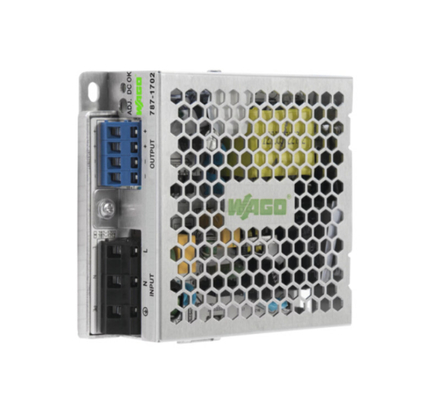

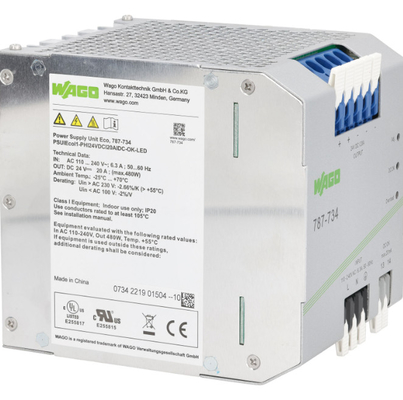

WAGO 787-734 787-885 Stromversorgung 24 VDC Ausgangsspannung

Signalgebung und Kommunikation Signalgebung 1 x LED Gleichspannung OK (grün) 1 x Überlastung LED (rot) 1 x Gleichspannung OK Signalleistung (Optokopplung als Kontakt; max. 31,2 V;20 mA) Betriebszustandsanzeige Grüne LED (24 VDC OK) Rote LED (Überlastung) Effizienz/Leistungsverluste Leistungsverlust Pl ≤ 65 W (230 VAC)Die Leistungsverluste (max.) Pl (max.) 107 W (110 VAC / 24 VDC; 23 A) Wirkungsgrad (typ.) 90 % Schaltkreisschutz Interne Sicherung T 10 A / 250 VAC Notwendige Sicherungsverschmelzung Eine externe Gleichspannungssicherung ist für die Gleichspannung erforderlich. empfohlene Sicherungsverschmelzung Schaltkreisbrecher: 10 A, 16 A; Ausfallmerkmal: B oder C Sicherheit und Schutz Isolationsspannung (Pri.-Sec.) DC 4.242 kV Isolationsspannung (Pri.-GND) DC 2.2 kV Isolationsspannung (Sec.-GND) Gleichspannung 0,7 kV Isolationsspannung (Sec.-Signal) Gleichspannung 0.7 kV Protection class I Protection type IP20 (per EN 60529) Resistance to reverse feed ≤ DC 29 V Overvoltage category II Pollution degree 2 Transient suppression (primary) Varistor Short-circuit-protected Yes Open-circuit-proof Yes Parallel operation Yes Series operation Yes MTBF > 250,000 h (pro IEC 61709) Anschlussdaten Datenblatt∙ Artikelnummer: 787-734 www.wago.com/787-734 Gegenstand von Änderungen. Bitte beachten Sie auch die weitere Produktdokumentation!Sektor 58, Phase-III Noida-201 301 Gautam Budh Nagar (U.P.) Tel.: +91-120-4369831 Fax: +91-120-4388799 E-Mail: info.india@wago.com Haben Sie Fragen zu unseren Produkten?Wir nehmen gerne Ihren Anruf unter +91-120-4388700 an.23.03.2021 Seite 4/8 Anschlussdaten Anschlusstyp (1) Eingangs-/Signaltechnologie Anschlusstechnologie Push-in CAGE CLAMP® WAGO-Anschluss WAGO-Serie 2706 Festleiter 0.5... 6 mm2 / 20... 10 AWG Feinschnurleiter 0.5... 6 mm2 / 20... 10 AWG Streifenlänge 11... 12 mm / 0,43... 0,47 Zoll Verbindungstyp 2 Ausgangstechnologie Verbindung 2 Push-in CAGE CLAMP® WAGO Connector 2 WAGO 2716 Serie Festleiter 2 1.5... 16 mm2 / 16... 6 AWG Feinschnurleiter 2 1.5... 16 mm2 / 16... 6 AWG Streifenlänge 2 12... 13 mm / 0,47... 0,51 Zoll Physikalische Daten Breite 115 mm / 4,528 Zoll Höhe 136 mm / 5,354 Zoll Tiefe vom oberen Rand der DIN-Schiene 144 mm / 5.669 inch Mechanical data Mounting type DIN-35 rail Material data Weight 2120 g Environmental requirements Surrounding air temperature (operation) -25 … 70 °C Surrounding air temperature (storage) -25 … 85 °C Relative humidity 95% (no condensation permissible) Derating See instruction manual Pollution degree 2 Climatic category 3K3 (per EN 60721) Standards and specifications Conformity marking CE Standards/Specifications EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950- Datenblatt.WAGO Private Limited C-27, Sektor-58, Phase-III Noida-201 301 Gautam Budh Nagar (U.P.) Tel: +91-120-4369831 Fax: +91-120-4388799 E-Mail: info.india@wago.com Haben Sie Fragen zu unseren Produkten?Wir nehmen gerne Ihren Anruf unter +91-120-4388700 an.23.03.2021 Seite 5/8 Normen/Spezifikationen EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950- 1; UL 508 Commercial data Product Group 6 (Interface Electronics) Packaging type BOX Country of origin CN GTIN 4050821495291 Customs tariff number 85044082900 Approvals / Certificates UL-Approvals Logo Approval Additional Approval Text Certificate name UL Underwriters Laboratories Inc. UL 508 E255817 UL Underwriters Laboratories Inc. UL 60950-1 E255815 Kompatible Produkte Werkzeuge Nummer: 210-769 Schraubenzieher; grün www.wago.co
