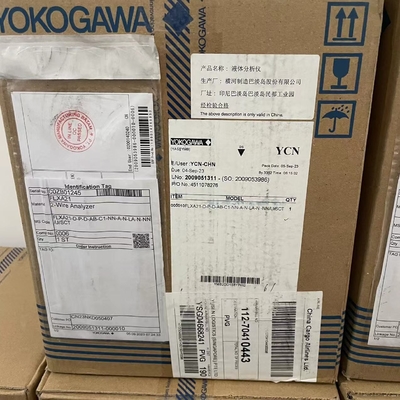

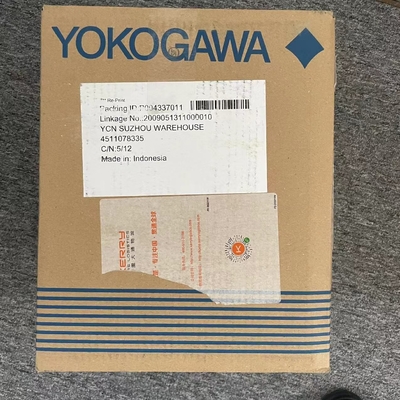

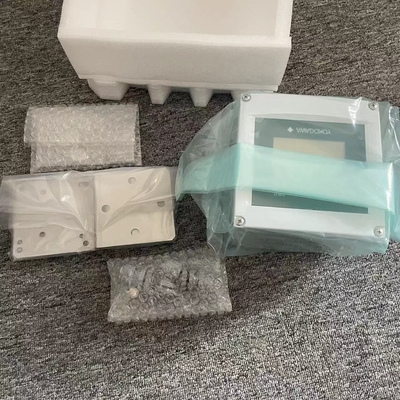

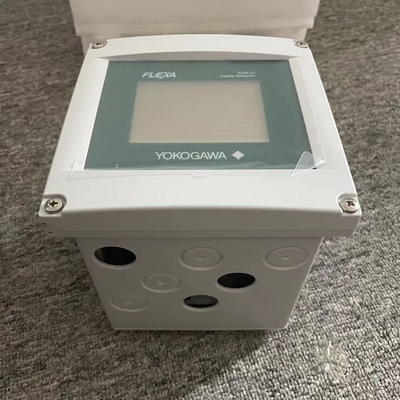

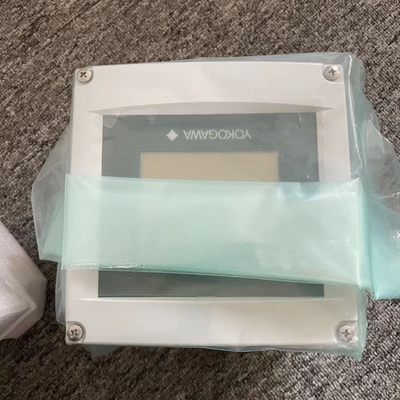

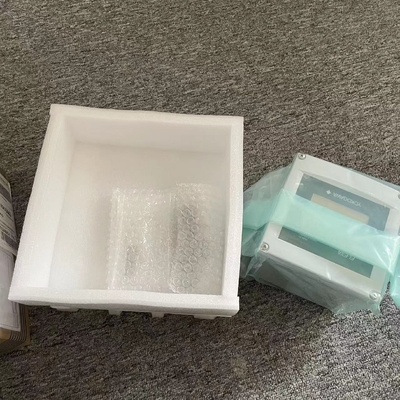

Yokogawa FLEXA-Analysatoren FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Zwei Leitersystemanalysator

Der FLXA202/FLXA21 ist wetterfest und kann sowohl im Innen- als auch im Außenbereich eingebaut werden.so nah wie möglich am Sensor installiert werden, um lange Kabelstrecken zwischen Messgerät und Sensor zu vermeidenWenn der pH-Sensor verwendet wird, sollte die Kabellänge einschließlich des Sensorkabels 20 Meter (65,6 Fuß) nicht überschreiten; bei Verwendung der Verlängerungsbox BA10 und des Kabels WF10 60 Meter (197 Fuß).Bei einem Leitungssensor darf die Kabellänge 60 Meter (197 Fuß) nicht überschreiten.Für gelösten Sauerstoff sollte die Sensorkabellänge 30 Meter (100 Fuß) nicht überschreiten.Wählen Sie einen Anlagestandort aus, an dem die Umgebungstemperatur und Luftfeuchtigkeit innerhalb der Grenzen der Messgerätebeschreibungen liegen (siehe Kapitel 2).. Wenn das Gerät im Freien installiert ist und direktem Sonnenlicht ausgesetzt ist, sollte eine Sonnenschutzhaube verwendet werden.10 bis 90% RH bei 40oC (Nicht kondensierend) Wählen Sie einen Anlagestandort aus, der die folgenden Bedingungen erfüllt:. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (USA), Typ 4X ((Kanada

Der Anschluss des Erdungsterminals ist für die FLXA202 und FLXA21 anders.Das Umrichtergehäuse muss immer an eine Erdung der Klasse D angeschlossen sein (Erdwiderstand von 100 Ohm oder weniger). l Erdung des FLXA202-Gehäuses Verwenden Sie das Endgerät außerhalb des Konvertergehäuses zur Erdung (Abbildung 2.9A). Verwenden Sie ein Ringendgerät.das Schild eines zweikernschirmten Kabels mit dem Endgerät auf dem Endblock des Konverters verbinden. Der Schild darf nicht an das Erdungsgerät im Verteiler angeschlossen werden. l Erdung des Gehäuses des FLXA21 Verbinden Sie ein einzelnes separates Erdungskabel mit dem Endgerät im Gehäuse (Abbildung 2.9B).Verwenden Sie ein Kabel mit einem Außendurchmesser von 3.4 bis 7 mm. Da das Kabel sehr dünn ist, wird die Hülle in die Standardkappe der Kabeldrüse eingesetzt und das Kabel durch sie geleitet.Bei Verbindung des Umrichter mit einem Verteiler, schließen Sie den Schild eines Doppelkern-schirmten Kabels an das Endgerät auf dem Endgerät im Konverter an.
