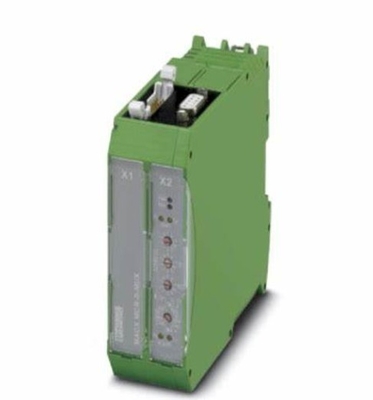

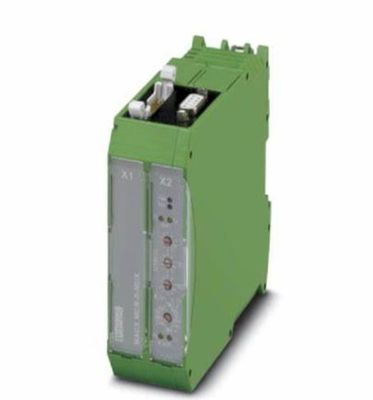

NS 35/7.5 oder NS 32 Phoenix Kontakt 2865599 Sensor HART Multiplexer Protokoll Typ HART

Phoenix Contact - Signalkonditionierungs- und Signalwandler der MACX-Analogserie MACX-AnalogSignalkonditionierer bieten eine hervorragende Sicherheit für Anwendungen, die umfassenden Explosionsschutz und Funktionssicherheit erfordern.Störungsfreie analoge und digitale SignalverarbeitungZusätzlich zum Explosionsschutz für alle Zonen und Materialgruppen stellt MACX Analog die Funktionssicherheit gemäß SIL IEC/EN 61508 und PL EN ISO 13849 sicher.Vorteile:

• Hohe Signalqualität mit sicherer elektrischer Isolierung und lange Lebensdauer dank geringer Selbstheizung
• Große Platzersparnisse bei einer Gesamtbreite von nur 12,5 mm für Standardfunktionen mit einem oder zwei Kanälen
• Flexible Stromversorgung: modulare 24 V-Stromverbindung mit Gruppenfehlermeldung oder Weitbereichseingang bis 230 V Wechselstrom/Gleichstrom
• Betriebsfreundliche Verbindungstechnologie mit kodierten, steckbaren Endgeräten, mit optionaler Schraub- oder Push-In-Verbindung
• Schnelle Signalverbindung mit kompakten, robusten Endträgern für die Systemverkabelung

• Nummer des Artikels	2865599
  Verpackungseinheit	1 Prozent
  Mindestbestellmenge	1 Prozent
  Verkaufsschlüssel	C402
  Produktschlüssel	CK11ZZ
  Katalogseite	Seite 172 (C-5-2019)
  GTIN-Nummer	4046356153898
  Gewicht pro Stück (einschließlich Verpackung)	206.4 g
  Gewicht pro Stück (ohne Verpackung)	206.4 g
  Zolltarifnummer	85176200
  Herkunftsland	DE

• Wichtige kommerzielle Daten

  Auftragsschlüssel	2865599
  Verpackungseinheit	1 Prozent
  Katalogseite	Seite 166 (C-5-2017)
  GTIN-Nummer	4046356153898
  Gewicht pro Stück (ohne Verpackung)	211.400 g
  Zolltarifnummer	85176200
  Herkunftsland	DE (Deutschland)

  Abmessungen

  Breite	35.2 mm
  Größe	99 mm
  Tiefe	114.5 mm

  Umweltbedingungen

  Umgebungstemperatur (Betrieb)	-20 °C... 60 °C
  Umgebungstemperatur (Lagerung/Transport)	-40 °C... 80 °C
  Höchstzulässige relative Luftfeuchtigkeit (Betrieb)	≤ 95% (nicht kondensiert)

  Schnittstelle für Feldgeräte (HART)

  Kanäle	16 oder 32; mit einem Schalter einstellbar
  Anschlussmethode	Flachbandkabel, 14 Pos. (einschließlich)
  Signal	HART FSK
  HART-Spezifikation	HART-Feldkommunikationsprotokoll Rev. 6.0 (nach unten kompatibel bis Rev. 4.0); FSK-Spezifikation für die physikalische Schicht (Rev. 8.1)
  Anzeige für die Datenübertragung	Zwei gelbe "Tx" und "Rx" "HART" LEDs
  Anzeigefehler	Rote "ERR"-LED (blitzt bei einem Fehler im HART-Bus)

  RS-485-Schnittstelle

  Anschlussmethode	D-SUB-9 weiblicher Stecker
  Signal	RS-485
  Datenflusssteuerung/Protokolle	Kompatibel mit OPC HART Server, PDM, PRM und FDT/DTM
  Anzahl der HART-Multiplexer pro Bussegment	Maximal 31
  Adress-Einstellung	0Ich...127■ mit einem Drehschalter vorne
  Datenquote	9600 / 19200 / 38400 / 57600 [bps]; über einen Drehschalter vorne
  Übertragungslänge	≤ 1200 m
  Anzeige	Zwei gelbe "Tx" und "Rx" "RS-485" LEDs

  Allgemeine Daten

  Versorgungsspannung	24 V Gleichstrom
  Versorgungsspannungsbereich	18 V... 31,2 V
  Typischer Stromverbrauch	55 mA
  Nennleistungskonsum	1.35 W
  Betriebsspannungsanzeige	Grüne "PWR"-LED
  Unterspannungsüberwachung	Ja (keine defekten Geräte / Ausgangszustände)
  Galvanische Isolierung des HART-Signals/RS-485	350 V Wechselstrom
  Galvanische Isolation der HART-Signale voneinander	100 V Gleichspannung (kapazitiv)
  Galvanische Isolierung des HART-Signals/der HART-Versorgung	350 V Wechselstrom
  Galvanische Isolierung von RS-485/Versorgung	350 V Wechselstrom
  Fehlerüberwachung	Prozessorfehler: Die "PWR"-LED blinkt; Fehler in der HART-Kommunikation: Die "ERR"-LED blinkt
  Konformität	CE-konform
