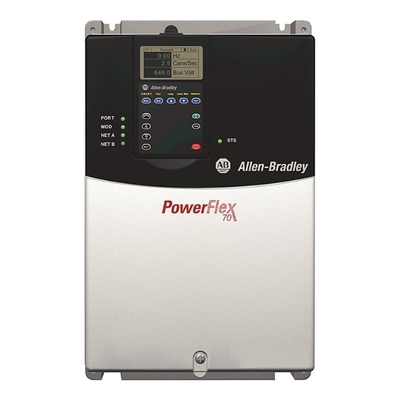

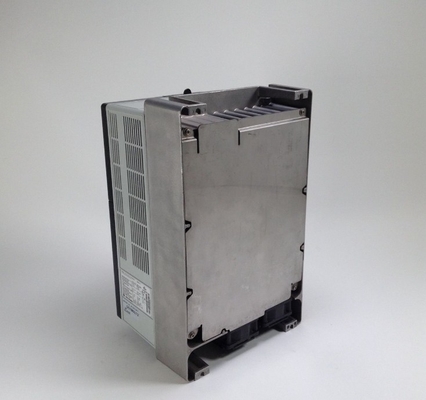

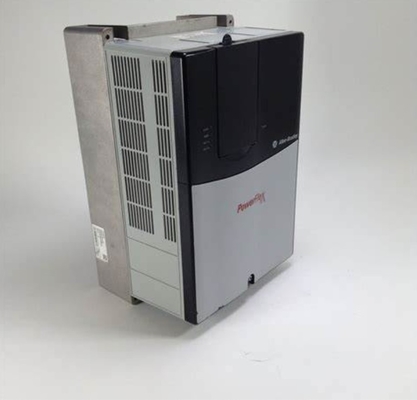

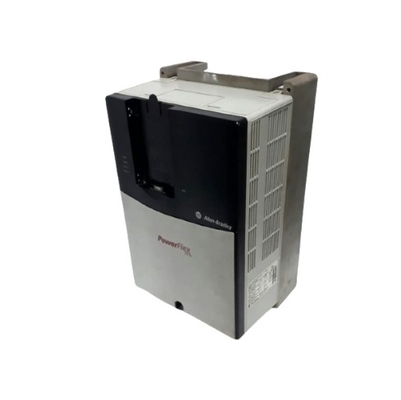

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 Wechselstromantrieb 400 V Wechselstrom 3 Phase 30 A 15 KW Normal 11 KW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Herkunftsort China
Markenname Allen-Bradley
Zertifizierung CE
Modellnummer 20AC030A0AYNANC0
Min Bestellmenge 1
Preis USD$1863
Verpackung Informationen Ausgestopft
Lieferzeit auf Lager
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 500St

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Schutzgrad (IP) IP20 Anzahl der analogen Ausgänge 1
Netzspannung 400 V Integrierte Bruchfestigkeit Nein
Hervorheben

3 Phase PowerFlex70 Wechselstromantrieb

,

11 kW Wechselstromantrieb PowerFlex70

,

400 V Wechselstrom PowerFlex70 Wechselstromantrieb
Hinterlass eine Nachricht
Produkt-Beschreibung

Technische Spezifikationen



Mechanisch

Schutzart (IP) IP20
Schock 15 G Spitze für 11 ms Dauer (±1,0 ms)
Vibration 0,152 mm (0,006 Zoll) Verschiebung, 1 G Spitze



Elektrisch

Anzahl der analogen Ausgänge 1
Netzspannung 400 V
Integrierter Bruchschutz NEIN
Interne dynamische Bremswiderstände 62 Ohm
Brems-IGBT Brems-IGBT verbaut
Bus-Unterspannungsausgangsabschaltung 305 V Gleichstrom bei 380/400 V
Bus-Unterspannungsfehlerpegel 300 V Gleichstrom bei 380/400 V
Internes Kommunikationsmodul Kein Kommunikationsmodul
Unterspannungsabschaltung am AC-Eingang 233 V Wechselstrom bei 380/400 V
Busspannung, nom 540 V Gleichstrom bei 380/400 V
Bus-Überspannungsabschaltung 810 V Gleichstrom bei 380/400 V
Leistungsschalter-Nennstrom, max. 120 A bei 400 V AC, dreiphasig
Nennstrom des Motorschutzschalters, max. 50 A bei 400 V AC, dreiphasig
Ausgangsnennstrom, kontinuierlich 30 A bei 400 V AC, dreiphasig
Ausgangsnennstrom, 1 min 33 A bei 400 V AC, dreiphasig
Ausgangsstrom, 3 Sek. 45 A bei 400 V AC, dreiphasig
Logiksteuerungs-Ride-Through 0,5 Sekunden mindestens, 2 Sekunden typisch
Bremswiderstand Ohne am Antrieb montierten Bremswiderstand
Eingangsstrom 30,3 A bei 400 V AC, dreiphasig
Dokumentation Handbuch
Trägerfrequenz Standardsteuerung: 2, 3, 4, 5, 6, 7, 8, 9 und 10 kHz, Vektorsteuerung: 2, 4, 8 und 12 kHz, Antriebsleistung basiert auf 4 kHz
Encoder-Quadratur 90° ±27°
Abschaltung bei Überspannung am AC-Eingang 475 V Wechselstrom bei 380/400 V
Eingangsleistung 21 kVA bei 400 V AC, dreiphasig
Nennstrom der trägen Sicherung mit zwei Elementen 40...60 A bei 400 V AC, dreiphasig
Nennstrom der nicht trägen Sicherung 40...120 A bei 400 V AC, dreiphasig
Kühlkörperthermistor Überwacht durch Mikroprozessor bei Übertemperaturabschaltung
Verhältnis Antriebsleistung zu Motorleistung, max. Empfohlenes Verhältnis nicht größer als 2:1
Stoppmodi Mehrere programmierbare Stoppmodi, darunter Rampe, Ausrollen, Gleichstrombremse, Schnellbremse, Rampe zum Halten und S-Kurve
Frequenzgenauigkeit Digitaleingang: innerhalb ±0,01 % der eingestellten Ausgangsfrequenz
Beschleunigung/Verzögerung Zwei unabhängig programmierbare Beschleunigungs- und Verzögerungszeiten. Jede Zeit kann in 0,1-Sekunden-Schritten von 0 bis 3600 Sekunden programmiert werden.
Anzahl der digitalen Eingänge 6
Anzahl der digitalen Ausgänge 2
Anzahl der analogen Eingänge 2
Interner Wattverlust 42,9 W bei 400 V, 15 PS im Normalbetrieb
Motorspannung, nom 460 V bei 380 bis 480 V Antriebsleistung, 480 V Nennnetzspannung
Unterstützendes Protokoll für DeviceNet Ja
Mensch-Schnittstellenmodell Kein HIM-Blindschild
Einsatz im Industriebereich zulässig Ja
Externer Wattverlust 432,9 W bei 400 V, 15 PS im Normalbetrieb
Gesamtwattverlust 475,8 W bei 400 V, 15 PS im Normalbetrieb
Unterstützendes Protokoll für EtherNet/IP Ja
Netzspannung, nom 480 V bei 380 bis 480 V Antriebsleistung, 460 V Motornennspannung
Netzfrequenz 50 Hz
Ausgangsfrequenzbereich Standardregelung: 0...400 Hz, erweiterte Regelung: 0...500 Hz
Interne EMV-Filterung Zweiter Umgebungsfilter gemäß CE-EMV-Richtlinie (89/336/EWG)
Feedback-Möglichkeit Kein Feedback
Fahren Sie im vollen Leistungsbereich 460...528 V bei 380...480 V Antriebsleistung, 460 V Motornennspannung
Betriebsbereich des Antriebs 342...528 V bei 380...480 V Antriebsleistung, 460 V Motornennspannung
Drehmomentregelung Ohne Rückmeldung +/-10%, mit Rückmeldung +/-5%
Gehäusetyp Schalttafeleinbau-IP20/NEMA Typ 1
Ausgangsstrom 30 Ampere, 15 kW Normallast, 11 kW Schwerlast, Rahmen D
Betrieb des Kühlgebläses Baugrößen B, D und E: Lüfter läuft bei eingeschalteter Stromversorgung und im Betriebszustand
Steuerungsoptionen Verbesserte Steuerung mit 24-V-E/A
Überstromabschaltung des Umrichters Software-Strombegrenzung: 20...160% des Nennstroms
Effizienz 97,5 % bei Nennstrom, Nennspannung
Encoderversorgung 5 V/12 V konfigurierbar ±5 %
Drehzahlregelung - Drehzahlregulierung Ohne Feedback (Vektorsteuerungsmodus): 0,1 % der Grundgeschwindigkeit über einen Geschwindigkeitsbereich von 120:1, einen Betriebsbereich von 120:1, eine Bandbreite von 30 rad/s
Strombegrenzungsfähigkeit Proaktive Strombegrenzung programmierbar von 20 bis 160 % des Nennausgangsstroms, unabhängig programmierbare Proportional- und Integralverstärkung
Wählbare Motorsteuerung Sensorloser Vektor mit vollständiger Abstimmung. Standards V/Hz mit vollständiger Anpassungsfähigkeit und Vektorsteuerung
Frequenzregelung-Drehzahlregelung Mit Schlupfkompensation (Volt pro Hertz-Modus): 0,5 % der Grundgeschwindigkeit über einen Geschwindigkeitsbereich von 40:1, einen Betriebsbereich von 40:1, eine Bandbreite von 10 rad/sec
Eingangsphasen Dreiphasiger Eingang bietet volle Leistung für alle Antriebe. Einphasiger Betrieb bietet 50 % des Nennstroms
Kontroll-Methode Sinuscodiertes PWM mit programmierbarer Trägerfrequenz. Die Bewertungen gelten für alle Antriebe
Anzahl HW-Schnittstellen RS-232 2
Anzahl HW-Schnittstellen RS-485 2
Anzahl HW-Schnittstellen USB 2
Anzahl der Phasen Ausgang 3
Anzahl der Phasen Eingang 3
Relative symmetrische Netzspannungstoleranz 10 %
Mit Bedienelement Ja
Unterstützendes Protokoll für TCP/IP Ja
Unterstützendes Protokoll für PROFIBUS Ja
Unterstützendes Protokoll für CAN Ja
Unterstützendes Protokoll für Modbus Ja
Einsatz im Wohn- und Gewerbebereich zulässig Ja
Motorüberlastungsschutz Motorüberlastschutz der Klasse 10 gemäß NEC-Artikel 430 und Motorübertemperaturschutz gemäß NEC-Artikel 430.126 (A)(2). UL 508C-Datei E59272
Eingangsfrequenztoleranz 47 Hz
Encoder-Arbeitszyklus 50 % ±10 %
Spannungstoleranz -10 %
Verschiebungsleistungsfaktor (alle Antriebe) 0,98 über den gesamten Geschwindigkeitsbereich
Kurzschlussfestigkeit, max. 200000 Ampere symmetrisch
Ausgangsspannungsbereich 0 bis Motornennspannung
Encodertyp Inkrementell, zweikanalig
Durchfahrt mit der Kraft 15 Millisekunden bei Volllast
Kurzschlussauslösung Phase-zu-Phase am Antriebsausgang
Erdschlussauslösung Phase-Erde am Antriebsausgang
Verhältnis Antriebsleistung zu Motorleistung, min. Empfohlenes Verhältnis nicht weniger als 1:2
Störfestigkeit der Steuerlogik Lichtbogenüberspannungen bis zu 1500 V Spitze
Leitungstransienten Bis zu 6000 Volt Spitze gemäß IEEE C62.41-1991
Kurzschlussstrombelastbarkeit, max. Maximaler Kurzschlussstrom entsprechend der angegebenen Leistungsfähigkeit von Sicherungen/Leistungsschaltern
Intermittierende Überlastung 110 % Überlastfähigkeit für bis zu 1 Minute, 150 % Überlastfähigkeit für bis zu 3 Sekunden



Konstruktion

Höhe, ca. IP66, NEMA/UL Typ 4X/12 für den Innenbereich: 350 mm
Tiefe, ca. IP66, NEMA/UL Typ 4X/12 für den Innenbereich: 210,7 mm
Breite ca. IP66, NEMA/UL Typ 4X/12 für den Innenbereich: 219,9 mm
Gewicht ca IP66, NEMA/UL Typ 4X/12 für den Innenbereich: 9,13 kg



Umgebung

Höhe Maximal 1000 m (3300 Fuß) ohne Leistungsminderung
Schutzart (NEMA) 1
Umgebungstemperatur, max. IP20, NEMA/UL Typ 1: 0...50 °C (32...122 °F) ohne Leistungsminderung
Atmosphäre Das Laufwerk darf nicht in einem Bereich installiert werden, in dem die Umgebungsatmosphäre flüchtige oder korrosive Gase, Dämpfe oder Staub enthält. Wenn das Laufwerk nicht sofort installiert werden soll, lagern Sie das Laufwerk an einem Ort, an dem es keiner korrosiven Atmosphäre ausgesetzt ist.
Lagertemperatur -40 °C
Relative Luftfeuchtigkeit 5...95% nicht kondensierend
Verschmutzungsgrad 1 nach EN 61800-5-1 Es tritt keine Verschmutzung auf, es tritt nur trockene, nichtleitende Verschmutzung auf und hat keinen Einfluss
Verschmutzungsgrad 4 nach EN 61800-5-1 Die Verschmutzung erzeugt dauerhafte Leitfähigkeit, beispielsweise durch leitfähigen Staub, Regen oder Schnee
Verschmutzungsgrad 3 nach EN 61800-5-1 Leitfähige Verschmutzungen entstehen, trockene nichtleitende Verschmutzungen entstehen und werden durch Kondensation leitfähig
Verschmutzungsgrad 2 nach EN 61800-5-1 Normalerweise treten nur nichtleitende Verschmutzungen auf. Gelegentlich ist eine vorübergehende Leitfähigkeit durch Kondensation zu erwarten, wenn der Antrieb außer Betrieb ist.
Verschmutzungsgrad der Umgebung Für Verschmutzungsgrad 1 und 2 sind alle Gehäuse geeignet, für Verschmutzungsgrad 3 und 4 ist ein Gehäuse erforderlich, das IP54, NEMA/UL Typ 12, erfüllt oder übertrifft.
