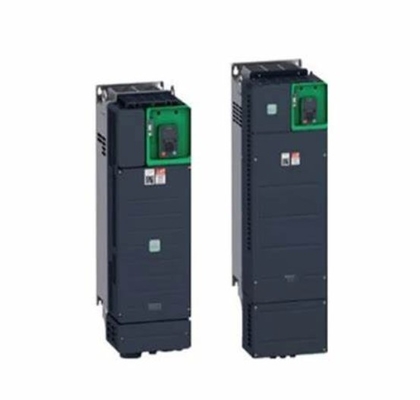

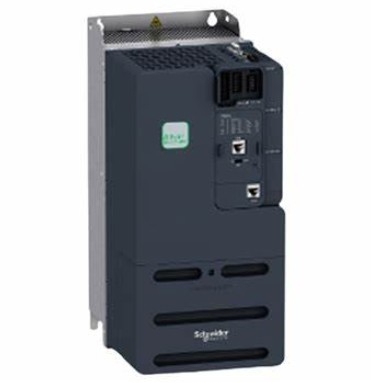

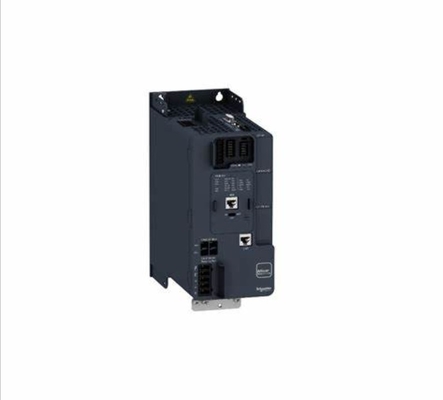

Schneider ATV340U55N4 Variable Speed Drive Altivar Maschine ATV340 5,5 kW Schwerlast 400 V 3 Phasen

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Herkunftsort China
Markenname Schneider
Zertifizierung CE
Modellnummer Die Ausrüstung ist in der Lage, die erforderlichen Vorrichtungen zu verwenden.
Min Bestellmenge 1
Preis USD$440
Verpackung Informationen Ausgestopft
Lieferzeit 3-4weeks
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union,
Produktdetails
Produktpalette Altivar-Maschine ATV340 Produkt oder Teilart Variable Geschwindigkeitsantrieb
Produktspezifische Anwendung Maschine Variante Standardversion
Hervorheben

Schneider ATV340U55N4 mit variable Geschwindigkeit

,

400 V Variable Velocity-Antrieb

,

3 Phasen variable Drehzahl
Hinterlass eine Nachricht
Produkt-Beschreibung

Spezifikationen

Haupt
Produktpalette Altivar-Maschine ATV340
Typ des Produkts oder Bauteils Variable Geschwindigkeitsantrieb
Produktspezifische Anwendung Maschine
Variante Standardversion
Montage-Modus Schrankhalter
Kommunikationshafenprotokoll Modbus-Serie
Optionskarte Kommunikationsmodul Profibus DP V1
Kommunikationsmodul, PROFINET
Kommunikationsmodul DeviceNet
Kommunikationsmodul CANopen
Kommunikationsmodul, EtherCAT
Phase Phase 3
Versorgungsfrequenz 50...60 Hz +/- 5 %
[US] Nennspannung 380...480 V - 15...10 %
Nenn-Ausgangsstrom 12.7 A
Motorleistung kW 7.5 kW Normallast
5.5 kW Schwerlast
Höchstgeschwindigkeit 10 PS bei normaler Leistung
7 PS für schwere Fahrzeuge
EMV-Filter Klasse C3 EMV-Filter integriert
IP-Schutzniveau IP20
Ergänzend
Diskrete Eingabenummer 5
Diskreter Eingabetyp PTI als Impulseingang 0...30 kHz, 24 V Gleichstrom 30 V programmierbar)
DI1...DI5 Sicherheitsdrehmoment ausgeschaltet, 24 V Gleichstrom 30 V) 3,5 kOhm
Programmierbar
Anzahl der vorgegebenen Drehzahlen 16 voreingestellte Drehzahlen
Diskrete Ausgabenummer 2.0
Diskrete Ausgabeart Programmierbarer Ausgang DQ1, DQ2 30 V Gleichstrom 100 mA
Zahl der analogen Eingabe 1
Analog-Eingabetyp AI1 Software-konfigurierbarer Strom 0...20 mA 250 Ohm 12 Bit
AI1 Software-konfigurierbare Temperatursonde oder Wasserstandssensor
AI1 Softwarekonfigurierbare Spannung 0...10 V DC 31,5 kOhm 12 Bit
AI2 Software-konfigurierbare Spannung - 10...10 V DC 31,5 kOhm 12 Bit
Zahl der analogen Ausgabe 1
Typ der analogen Ausgabe Softwarekonfigurierbare Spannung AQ1 0...10 V DC 470 Ohm 10 Bit
Softwarekonfigurierbarer Strom AQ1 10...20 mA 500 Ohm 10 Bit
Ausgangsnummer des Relais 2
Ausgangsspannung <= Versorgungsspannung
Relais-Ausgabeart Relais-Ausgänge R1A
Relais-Ausgänge R1C 100000 Zyklen
Relais-Ausgänge R2A
Relais-Ausgänge R2C 100000 Zyklen
Maximaler Schaltstrom Relais-Ausgang R1C-Widerstand, cos phi = 1 3 A 250 V Wechselstrom
Relais-Ausgang R1C-Widerstand, cos phi = 1 3 A 30 V Gleichstrom
Relais-Ausgang R1C induktiv, cos phi = 0,4 7 ms 2 A 250 V Wechselstrom
Relais-Ausgang R1C induktiv, cos phi = 0,4 7 ms 2 A 30 V Gleichstrom
Relais-Ausgang R2C-Widerstand, cos phi = 1 5 A 250 V AC
Relais-Ausgang R2C-Widerstand, cos phi = 1 5 A 30 V Gleichstrom
Relais-Ausgang R2C induktiv, cos phi = 0,4 7 ms 2 A 250 V Wechselstrom
Relais-Ausgang R2C induktiv, cos phi = 0,4 7 ms 2 A 30 V Gleichstrom
Mindestschaltstrom Relais-Ausgang R1B 5 mA 24 V Gleichstrom
Relais-Ausgang R2C 5 mA 24 V Gleichstrom
Physische Schnittstelle 2-Draht RS 485
Typ des Steckers 1 RJ45
Art des Zugangs Modbus-RTU für Sklaven
Übertragungsrate 40,8 kbit/s
9.6 kbit/s
19.2 kbit/s
38.4 kbit/s
Übertragungsrahmen RTU
Anzahl der Adressen 1... 247
Datenformat 8 Bits, konfigurierbar ungerade, gerade oder keine Parität
Art der Polarisierung Keine Impedanz
4 Quadranten operation möglich Das stimmt.
Asynchrone Motorsteuerungsprofil Variables Drehmoment
Optimiertes Drehmoment
Ständiges Drehmoment
Profil der synchronen Motorsteuerung mit einer Leistung von mehr als 1000 W
Motor zur Abwehr
Verschmutzungsgrad 2 IEC 61800-5-1
Maximale Ausgangsfrequenz 0.599 kHz
Beschleunigungs- und Verzögerungsrampen Linear separat von 0 einstellbar.01...9999 s
S, U oder individuell angepasst
Motorrutschkompensation Einstellbar
Automatisch, unabhängig von der Last
Kann unterdrückt werden
Nicht verfügbar in der permanenten Magnetenmotorgesetzgebung
Schaltfrequenz 2...16 kHz einstellbar
7...16 kHz mit Abwärtsfaktor
Nennschaltfrequenz 4 kHz
Bremsen zum Stillstand Durch Gleichstrom-Injektion
Bremshecker integriert Das stimmt.
Leitungsstrom 15.3 Eine 380 V-Normalanlage)
12.2 Eine 480 V-Normaltätigkeit)
20.0 Ein 380-Volt-Schwerlastgerät)
16.0 480 V Schwerlast)
Leitungsstrom 20 A 380 V ohne Leitungsschmerzschwerlast)
16 A 480 V ohne Leitungstränge)
15.3 Ein 380 V mit externer Leitungsschmerznorm)
12.2 Ein 480 V mit externer Leitungsschmerznorm)
11.6 Ein 380 V mit äußerer Leitungsschwergas-Schwerlast)
9.4 Ein 480 V mit äußerer Leitungsschluck-Schwerlast)
Maximaler Eingangsstrom pro Phase 20.0 A
Maximale Ausgangsspannung 480 V
Anscheinende Macht 12.1 kVA 480 V Normalleistung)
13.3 kVA 480 V Schwerlast)
Maximaler Transientstrom 18.2 A 60 s normale Belastung)
19.1 Eine 60 s schwere Leistung)
22.3 A 2 s normale Leistung)
22.9 A 2 s Schwerlast)
Elektrische Verbindung Schraubterminal 4...6 mm2 Gleichspannungsbus
Schraubterminal 0.2Ich...2.5 mm2 Steuerung
Schraubterminal eins.5...6 mm2 seitliche Linie
Schraubterminal eins.5...6 mm2 Motor
Aussichtliche Linie Isc 22 kA
Grundlaststrom bei hoher Überlastung 12.7 A
Grundlaststrom bei geringer Überlastung 16.5 A
Leistungsausfall in W Natürliche Konvektion 134 W 380 V 4 kHz)
Gezwungene Konvektion 134 W 380 V 4 kHz Schwerlast)
Natürliche Konvektion 164 W 380 V 4 kHz
Kraftkonvektion 164 W 380 V 4 kHz Normalleistung)
Elektrische Verbindung Gleichspannungsbus-Schraubterminal 4... 6 mm2 AWG 12... AWG 10
Steuerschraubeneinrichtung 0.2Ich...2.5 mm2 AWG 24... AWG 12
Linie-Seiten-Schrauben-Terminal 1.5...6 mm2 AWG 14...AWG 10
Motorschraubterminal 1.5...6 mm2 AWG 14...AWG 10
mit Sicherheitsfunktion (SLS) Das stimmt.
Mit Sicherheitsfunktion Sicheres Bremsmanagement (SBC/SBT) Das stimmt.
Mit Sicherheitsfunktion Sicherer Betriebsstillstand (SOS) Falsch
mit Sicherheitsfunktion Sicherstellung (SP) Falsch
Mit Sicherheitsfunktion Sichere programmierbare Logik Falsch
mit Sicherheitsfunktion Sicherheitsgeschwindigkeitsüberwachung (SSM) Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1) Das stimmt.
mit sft fct Safe Stop 2 (SS2) Falsch
Mit Sicherheitsfunktion Sicheres Drehmoment ausgeschaltet (STO) Das stimmt.
Mit Sicherheitsfunktion (Safely Limited Position, SLP) Falsch
mit Sicherheitsfunktion "Sichere Richtung" (SDI) Falsch
Typ des Schutzes Wärmeschutzmotor
Sicheres Drehmoment beim Ausschalten des Motors
Motor mit Phasenverlust
Wärmeschutzantrieb
Sicheres Drehmoment abgeschaltet
Überhitzungsantrieb
Überstromantrieb
Ausgangsüberstrom zwischen Motorphase und Erdantrieb
Ausgangsüberströmung zwischen den Motorphasen
Kurzschluss zwischen Motorphase und Erdantrieb
Kurzschluss zwischen Motorphasenantrieb
Motorische Phasenverlustantrieb
Gleichspannungsantrieb für Gleichspannungsbus
Überspannungsantrieb der Leitungsversorgung
Unterspannungsantrieb der Leitungsversorgung
Eintrittsversorgungsverlustantrieb
Überschreitung der Höchstgeschwindigkeit
Aufbruch der Steuerung
Breite 4.33 Zoll (110.0 mm)
Größe 100,63 Zoll (270,0 mm)
Tiefe 9.21 Zoll (234,0 mm)
Nettogewicht 6.39 lb (US) (2,9 kg)
Kontinuierlicher Ausgangsstrom 16.5 Eine 4 kHz-Normalleistung
12.7 Eine 4 kHz-Schwerlast
Umwelt
Betriebshöhe <= 9842,52 ft (3000 m) bei Stromentlastung über 1000 m
Betriebsposition Vertikal +/- 10 Grad
Produktzertifizierungen UL
CSA
TÜV
EAC
CTick
Markierung CE-Nummern
Normen IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Baustil mit Heizkessel
Elektromagnetische Kompatibilität Elektrostatische Entladungsschutzprüfung Stufe 3 IEC 61000-4-2
Radiofrequenz-Elektromagnetfeld-Immunitätstest Stufe 3 IEC 61000-4-3
Elektrische schnelle Übergangs-/Sprengungsbeständigkeit Stufe 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs Überspannungsschutzprüfung Stufe 3 IEC 61000-4-5
Durchgeführte Radiofrequenz-Immunitätstest Stufe 3 IEC 61000-4-6
Umweltklasse (während des Betriebs) Klasse 3C3 gemäß IEC 60721-3-3
Klasse 3S3 gemäß IEC 60721-3-3
Höchstbeschleunigung bei Stoßschlag (während des Betriebs) 70 m/s2 bei 22 ms
Höchstbeschleunigung bei Schwingungsanstrengung (während des Betriebs) 5 m/s2 bei 9...200 Hz
Maximale Abbiegung unter Schwingungsauflastung (während des Betriebs) 1.5 mm bei 2...9 Hz
Erlaubte relative Luftfeuchtigkeit (während des Betriebs) Klasse 3K5 gemäß EN 60721-3
Volumen der Kühlluft 20077.44 Gal/h (USA) (76,0 m3/h)
Art der Kühlung Zwangskonvektion
Überspannungskategorie Klasse III
Regulierungsschleife Einstellbarer PID-Regler
Geräuschpegel 460,6 dB
Verschmutzungsgrad 2
Umgebungstemperatur des Luftverkehrs -40...158 °F (-40...70 °C)
Umgebungslufttemperatur für den Betrieb 5...122 °F (-15...50 °C) ohne abschließende vertikale Position)
122...140 °F (50...60 °C) mit senkrechter Lage des Abwärtsfaktors)
Umgebungstemperatur für die Lagerung -40...158 °F (-40...70 °C)
Isolation Zwischen Strom- und Steuerungsterminals
Bestell- und Versanddaten
Kategorie US1CP4B22182
Abzinsungsschema CP4B
GTIN-Nummer 3606480966927
Rückzahlbarkeit - Nein.
Herkunftsland US-amerikanische
Verpackungseinheiten
Einheit Typ der Packung 1 PCE
Anzahl der Einheiten in Packung 1 1
Packung 1 Höhe 5.12 Zoll (13.000 cm)
Packung 1 Breite 14.57 Zoll (37.000 cm)
Paket 1 Länge 12.40 Zoll (31.500 cm)
Packung 1 Gewicht 8.20 lb (USA) (3.720 kg)
Einheit Typ der Verpackung 2 P06
Anzahl der Einheiten in Packung 2 10
Paket 2 Höhe 290,53 Zoll (75.000 cm)
Packung 2 Breite 230,62 Zoll (60.000 cm)
Paket 2 Länge 310,50 Zoll (80.000 cm)
Packung 2 Gewicht 110.67 lb ((US) (50.200 kg)
