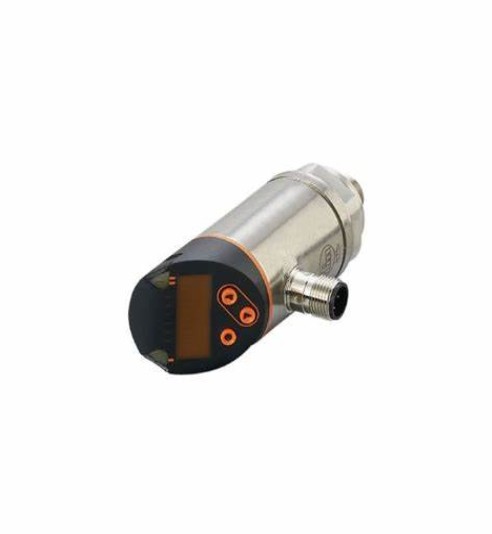

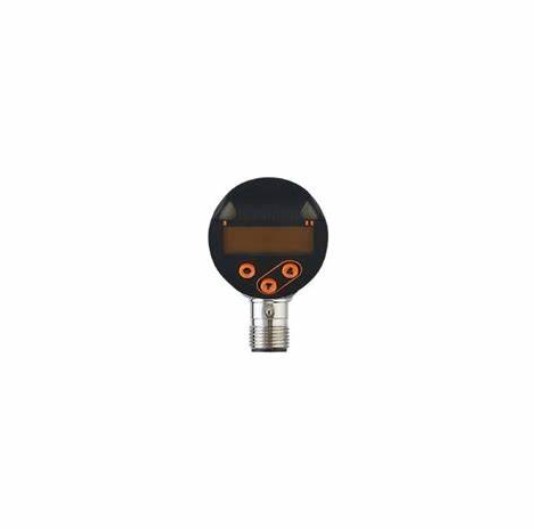

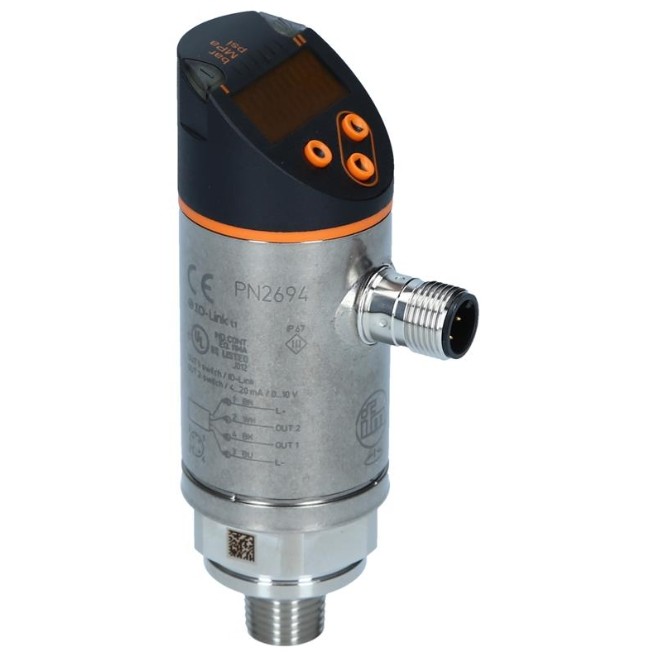

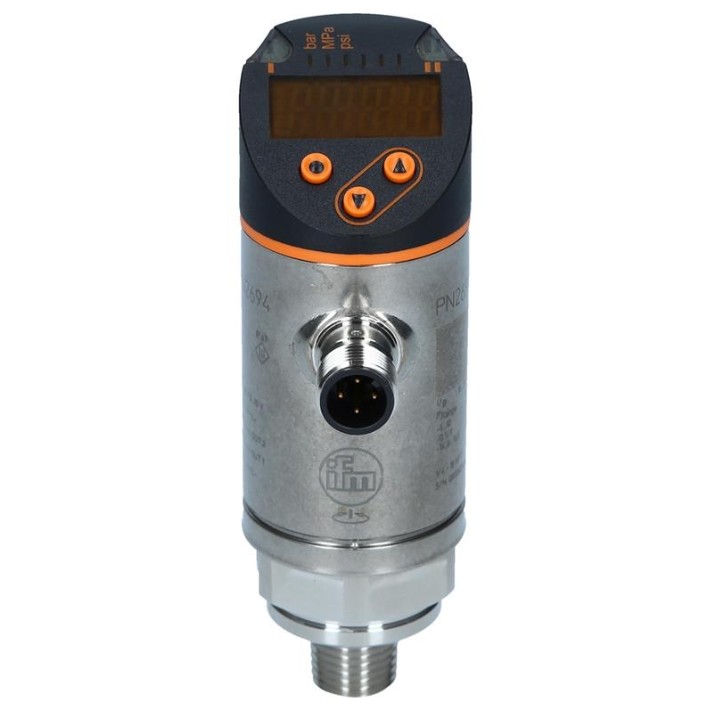

IFM-Drucksensor mit Anzeige PN2694 PN-010-REN14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
Herkunftsort China
Markenname IFM
Zertifizierung CE
Modellnummer PN2694
Min Bestellmenge 1
Preis USD$220
Verpackung Informationen Ausgestopft
Lieferzeit 6-8weeks
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 500St

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Betriebsspannung [V 9 Stromverbrauch [mA] 9
Min. Isolierwiderstand [MΩ] 9 Schutzklasse III
Hervorheben

IFM Drucksensor mit Anzeige

,

IFM PN2694 Drucksensor

,

US-Drucksensor mit Anzeige
Hinterlass eine Nachricht
Produkt-Beschreibung
Merkmale des Erzeugnisses
Anzahl der Eingänge und Ausgänge Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Messbereich
-1...10 bar - Vierzehn.6...145 PSI -100 bis 1000 kPa - Oh, nein.1...1 MPa
Prozessverbindung mit Gewindeanschluss 1/4" NPT-Außennadel
Anwendung
System Vergoldete Kontaktlinsen
Meßelement mit einer Leistung von mehr als 50 W und
Anwendung für industrielle Anwendungen
Medien Flüssigkeiten und Gase
Durchschnittliche Temperatur [°C] - 25 Jahre.80
Min. Sprengdruck
150 bar 2175 PSI 15 MPa
Druckbewertung
75 bar 1087 PSI 7.5 MPa
Vakuumwiderstand [mbar] - 1.000
Druckart relativer Druck; Vakuum
MAWP (für Anträge nach CRN)
50 bar 725 PSI 5 MPa
Elektrische Daten
Betriebsspannung [V] 18...30 DC; (zu SELV/PELV)
Stromverbrauch [mA] < 35
Min. Dämmungswiderstand [MΩ] 100(500 V Gleichstrom)
Schutzklasse III. Die
Umgekehrter Polaritätsschutz - Ja, das ist es.
Verzögerungszeit bei Einschalten [s] 0.3
Integrierter Wachhund - Ja, das ist es.
Eingänge / Ausgänge
Anzahl der Eingänge und Ausgänge Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Ausgabe
Gesamtzahl der Ausgänge 2
Ausgangssignal Schaltsignal; analogues Signal; IO-Link; (konfigurierbar)
Elektrotechnisches Design PNP/NPN
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion normal geöffnet / geschlossen; (konfigurierbar)
Max. Spannungsabfallschaltleistung DC [V] 2
Ständiger Nennstrom der Schaltleistung Gleichstrom [mA] 250
Schaltfrequenz DC [Hz] < 500
Anzahl der analogen Ausgänge 1
Analogstromleistung [mA] 4Ich...20; (skalierbar 1:5)
Max. Belastung [Ω] 500
Analogspannungsausgang [V] 0Ich...10; (skalierbar 1:5)
Min. Belastungswiderstand [Ω] 2000
Kurzschlussschutz - Ja, das ist es.
Art des Kurzschlussschutzes ja (nicht abschließend)
Überlastschutz - Ja, das ist es.
Mess-/Einstellbereich
Messbereich
-1...10 bar - Vierzehn.6...145 PSI -100 bis 1000 kPa - Oh, nein.1...1 MPa
Analoger Ausgangspunkt
-1...8 bar - Vierzehn.6...116 PSI - Oh, nein.1Ich...0.8 MPa
Analog-Endpunkt
1...10 bar 14.6...145 PSI 0.1...1 MPa
Fabrik-Einstellung / CMPT = 2
Einstellpunkt SP
- Oh, nein.94...10 bar - Ich bin 13.6...145 PSI - Oh, nein.094...1 MPa
Rückstellpunkt rP
- Oh, nein.98Ich...90,96 bar - Vierzehn.2Ich...1440,4 psi - Oh, nein.098Ich...00,996 MPa
Min. Differenz zwischen SP und rP
00,06 bar 00,6 psi 00,006 MPa
In Schritten
00,02 bar 0.2 psi 00,002 MPa
Status_B Hohe Auflösung / CMPT = 3
Einstellpunkt SP
- Oh, nein.94...10 bar - Ich bin 13.6...145 PSI - Oh, nein.094...1 MPa
Rückstellpunkt rP
- Oh, nein.98Ich...90,96 bar - Vierzehn.2Ich...1440,4 psi - Oh, nein.098Ich...00,996 MPa
Min. Differenz zwischen SP und rP
00,06 bar 00,6 psi 00,005 MPa
In Schritten
00,01 bar 0.1 psi 0.001 MPa
Genauigkeit / Abweichungen
Schaltpunktgenauigkeit [% der Spannweite] < ± 0,4(Abschalten von 1:1)
Wiederholbarkeit [% der Spannweite] < ± 0,1; (bei Temperaturschwankungen < 10 K; Umdrehen 1:1)
Abweichung der Merkmale [% der Spannweite] Der Prüfstand ist in der Lage, die Prüfungen zu überprüfen, wenn der Prüfstand nicht in der Lage ist, den Prüfstand zu kontrollieren.1BFSL = Best Fit Straight Line; LS = Grenzwert
Abweichung der Hysterese [% der Spannweite] < ± 0,1(Abschalten von 1:1)
Langfristige Stabilität [% der Spanne] < ± 0,05(Abschalten 1:1· pro 6 Monate)
Temperaturkoeffizient Nullpunkt [% der Spannweite / 10 K] < ± 0,2; (-0...80 °C)
Temperaturkoeffizient Spannweite [% der Spannweite / 10 K] < ± 0,2; (-0...80 °C)
Anmerkungen zur Genauigkeit / Abweichung Schaltpunktgenauigkeit, Linearitätsfehler unter DNV GL: < ± 1%: < ± 1%
Reaktionszeiten
Reaktionszeit [ms] < 1.5
Programmierbare Verzögerungszeit dS, dr [s] 0Ich...50
Dämpfungsprozesswert dAP [s] 0Ich...4
Dämpfung für den analogen Ausgang dAA [s] 0Ich...4
Maximaler Ansprechzeit analoger Ausgang [ms] 3
Software / Programmierung
Einstellungsoptionen für Parameter Hysterese / Fenster; normal geöffnet / geschlossen; Einschalt-/Ausschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungsart COM2 (38,4 kBaud)
Überarbeitung von IO-Link 1.1
SDCI-Standard IEC 61131-9
SIO-Modus - Ja, das ist es.
Erforderliche Haupthafenklasse A; (wenn Pin 2 nicht angeschlossen ist: B)
Unterstützte Geräte-IDs
Art des Vorgangs DeviceID
Fabrik-Einstellung / CMPT = 2 473
Status_B Hohe Auflösung / CMPT = 3 989
Anmerkung
Weitere Informationen finden Sie in der IODD PDF-Datei unter "Downloads"
Fabrik-Einstellung / CMPT = 2
Profile Intelligenter Sensor: Variable für die Verarbeitung von Daten; Identifizierung und Diagnose von Geräten
Min. Prozesszykluszeit [ms] 2.3
IO-Link Auflösungsdruck [Bar] 0.01
IO-Link-Prozessdaten (zyklisch)
Funktion Bitlänge
Druck 14
Informationen zur binären Umschaltung 2
IO-Link-Funktionen (acyclic) Anwendungsspezifische Markierung
Status_B Hohe Auflösung / CMPT = 3
Profile Intelligenter Sensor ED2: Digitaler Messsensor (0x000A), Identifizierung und Diagnose (0x4000)
Min. Prozesszykluszeit [ms] 3
IO-Link Auflösungsdruck [Bar] 0.005
IO-Link-Prozessdaten (zyklisch)
Funktion Bitlänge
Druck 16
Status des Geräts 4
Informationen zur binären Umschaltung 2
IO-Link-Funktionen (acyclic) Anwendungsspezifische Markierung
Betriebsbedingungen
Umgebungstemperatur [°C] - 25 Jahre.80
Aufbewahrungstemperatur [°C] - Vierzig...100
Schutz IP 65; IP 67
Prüfungen / Genehmigungen
EMV
Die Anforderungen an die Qualität der Produkte sind in der DIN EN 61000-6-2 festgelegt.
Die Anforderungen an die Anforderungen der DIN EN 61000-6-3
Stoßfestigkeit
DIN EN 60068-2-27 50 g (11 ms)
Schwingungswiderstand
Die Anforderungen der DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [Jahre] 138
UL-Zulassung
UL-Genehmigungsnummer J012
Richtlinie über Druckgeräte solide Technik; kann für Flüssigkeiten der Gruppe 2 verwendet werden; Flüssigkeiten der Gruppe 1 auf Anfrage
Mechanische Daten
Gewicht [g] 246
Material Edelstahl (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materialien (befeuchtete Teile) Edelstahl (1.4404 / 316L); Al2O3 (Keramik); FKM
Min. Druckzyklen 100 Millionen
Zugdrehmoment [Nm] > 50; (abhängig von Schmierung, Dichtung und Druck)
Prozessverbindung mit Gewindeanschluss 1/4" NPT-Außennadel
Eingebundenes Beschränkungselement Nein (nachrüstbar)
Anzeigen / Bedienelemente
Anzeige
Anzeigeeinheit 3 x LED, grün (Bar, psi, MPa)
Wechselstatus 2 x LED, gelb
Messwerte Alphanumerische Anzeige, rot/grün, vierstellig
Anmerkungen
Verpackungsmenge Ein Stück.
Elektrische Verbindung
Verbindung Anschluss: 1 x M12; Codierung: A; Kontakte: vergoldet
