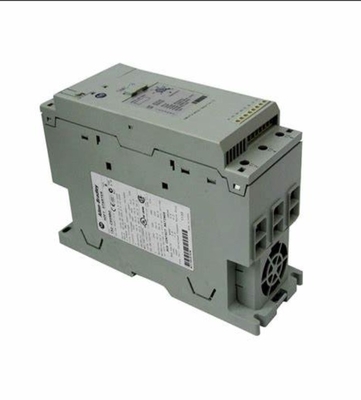

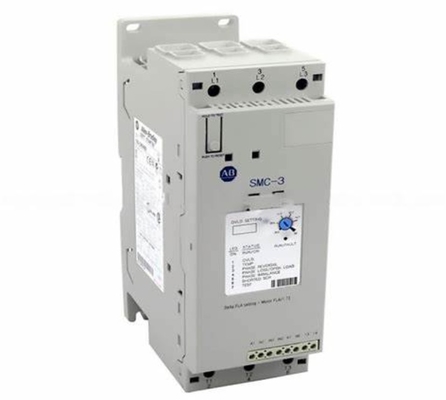

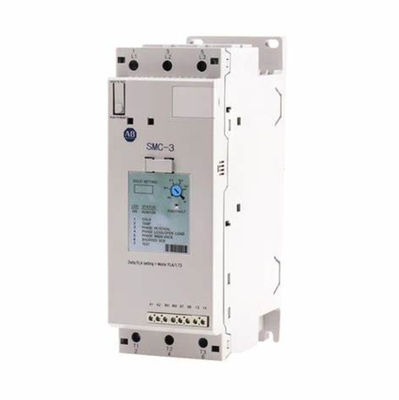

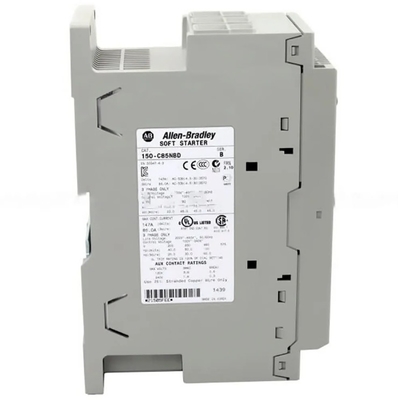

Allen-Bradley Rockwell Automation 150-C85NBD SMC-3 3-Draht-Smart-Motor-Controller mit offenem Gehäuse
| Herkunftsort | China |
|---|---|
| Markenname | ALLEN-BRADLEY |
| Zertifizierung | CE |
| Modellnummer | 150-C85NBD |
| Min Bestellmenge | 1 |
| Preis | USD$1030 |
| Verpackung Informationen | Ausgestopft |
| Lieferzeit | auf Lager |
| Zahlungsbedingungen | L/C, D/A, T/T, Western Union, MoneyGram, D/P |
| Versorgungsmaterial-Fähigkeit | 500St |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Gehäuseart | Geöffnet | Frequenzbezeichnung | 50/60 |
|---|---|---|---|
| Einzelteil-Status | Aktiv | Hersteller | Rockwell Automation |
| Art der Ware | Einfach | ||
| Hervorheben | Rockwell Automation Intelligenter Motorsteuerung,Allein-Bradley-Smart-Motor-Steuerung,3-Draht-Smart-Motorsteuerung |
||
Produkt-Beschreibung
Technische Spezifikation
Elektrotechnik
| mit Anzeige | - Nein. |
|---|---|
| Spannungsart für die Betätigung | AC/DC |
| Nennbetriebsspannung Ue | 200 V |
| Nennspannung der Steuerungsversorgung bei AC 50 Hz | 100 V |
| Nennspannung der Steuerungsversorgung bei 60 Hz | 100 V |
| Überlaststrom | 28.3 A |
| Typ der Steuerung | SMC-3 |
| DV/DT-Schutz | 1000 V/μs für Stromkreise |
| Wiederholte Spitzenspannung | 1400V pro UL/CSA/NEMA für den Stromkreis |
| Betriebsfrequenz | 50/60 Hz pro UL/CSA/NEMA für den Stromkreis |
| Maschinen, die mit einer Leitung verbunden sind | 45 kW @ 380/400/415V Wechselstrom, 50 Hz, 3-Phasen |
| Leistung des mit Delta verbundenen Motors, max. | 25...100 PS @ 460 V Wechselstrom, 60 Hz, 3-Phasen |
| Überspannungskategorie | III pro IEC für Nebenkontakte zur Seitenaufstellung |
| Nennimpulsspannung | 6 kV für Stromkreise |
| Dielektrische Widerstände | 2500 V Wechselstrom pro IEC für Stromkreis |
| Strom des an die Leitung angeschlossenen Motors | 28.3...85 A @ 380/400/415/460 V Wechselstrom, 3-phasig |
| Delta angeschlossener Motorstrom | 50...147 A @ 380/400/415/460V Wechselstrom, 3-phasig |
| Isolierspannung | Nennwert 600 V Wechselstrom pro UL/CSA/NEMA für Stromkreis |
| Nennbetriebsspannung | 250 V AC/30 V DC pro UL/CSA/NEMA für Nebenkontakte zur Seitenaufstellung |
| Nennbetriebsleistung beim Start mit Lüfter | 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC |
| Eingangsstrom im Zustand "Off" | < 10 mA, < 12 mA @ Eingangsspannung im ausgeschalteten Zustand (IN1, IN2) für die Steuerung |
| Liste der Kurzschlussschutzvorrichtungen | Nicht zeitliche Verzögerung Thermischer magnetischer Schaltkreislaufbrecher hohe Kapazität zeitliche Verzögerungsklasse CC/J/L |
| Anzahl der Kontakte | TB-97, -98 (OVLD/Fehler): 1 für Hilfskontakte |
| Hochkapazitäts verfügbarer Fehlerstrom, max. | 70 kA @ 600V, maximaler Strom 300 A Zeitverzögerung Klasse J oder Klasse L Sicherung für innen angeschlossene Delta-Motoren |
| Typ des Stroms | TB-97, -98 (OVLD/Fehler): Wechselstrom/Gleichstrom für Hilfskontakte |
| Herkömmlicher Wärmestrom (Ith) | TB-97, -98 (OVLD/Fehler): 1 A für Hilfskontakte |
| Typ der Steuerungskette | TB-97, -98 (OVLD/Fehler): Elektromagnetisches Relais für Hilfskontakte |
| Art der Kontakte | TB-97, -98 (OVLD/Fehler): Normalerweise offen (N.O.) für Hilfskontakte |
| Verwendungskategorie | TB-23, -24 (Normal/Up-to-Speed), TB-33, -34 (Normal/Up-to-Speed): C300/R150 pro UL/CSA/NEMA für Nebenkontakte zur Seitenaufstellung |
| Nennbetriebsstrom, max. | TB-97, -98 (OVLD/Fehler): 0,6 A @ 120 V Wechselstrom und 0,3 A @ 240 V Wechselstrom für Hilfskontakte |
| Standardfunktion des Steuergeräts | Weicher Stopp |
| Standard verfügbarer Fehlerstrom, max. | 10 kA @ maximale Standardsicherung 400 A für den Nennstrom für die Deltanlage |
| Integrierter Motorüberlastschutz | - Ja, das ist es. |
| Leistung der Kurzschlussschutzvorrichtung (SCPD) | Typ 1 |
| Auswählbare Überlastfahrtklasse | Reiseklasse 10, 15 oder 20 |
| Auswählbare Startzeiten | 2, 5, 10, 15, 20, 25 oder 30 s |
| Eintrittsspannung im Zustand OFF (IN1, IN2), max. | 40 V Wechselstrom, 17 V Gleichstrom/12 V Wechselstrom für Steuerkreis |
| Auswählbare Stromgrenze | 150%, 250%, 350% und 450% Volllaststrom |
| Eintrittsspannung im eingeschalteten Zustand während des Starts (IN1, IN2) | 85 V Wechselstrom, 19,2 V Gleichstrom/19,2 V Wechselstrom für die Steuerung |
| Eingangsstrom im eingeschalteten Zustand (IN1, IN2) | 9.8 mA @ 120V AC/19.6 mA @ 240V AC für die Steuerung, 7.3 mA @ 24V AC/DC für die Steuerung |
Mechanische
| Schutzgrad (IP) | IP2X |
|---|---|
| Gewicht | 2.25 kg |
| Schock | Einsatz: 15 G |
| Breite | 72 mm (2,8 Zoll) |
| Tiefe | 130 mm (5,12 Zoll) |
| Größe | mit einer Breite von 20 mm |
| Größe des Kabels | 2.5...95 mm2 (14...3/0 AWG) für Stromleitungen |
| Vibrationen | Einsatzbereitschaft: 1,0 G Spitzenstand, 0,15 mm (0,006 Zoll) Versetzung |
| Erstellen | TB-97, -98 (OVLD/Fehler): 432VA für Hilfskontakte |
| Unterbrechung | TB-97, -98 (OVLD/Fehler): 72VA für Hilfskontakte |
| Zugdrehmoment | 11.3Ich...12.4 Nm (100...110 lb.inch) für Lastleistungsterminals |
| Innerer Bypass | - Ja, das ist es. |
| Funktion | Einrichtung |
| Auswählbarer Kickstart - 450% FLA | 0, 0.5, 1.0, oder 1,5 s |
| Auswählbares Anfangsdrehmoment | 15%, 25%, 35% und 65% des verriegelten Rotordrehmoments |
| Auswählbarer Soft Stop | Ausgeschaltet, 100%, 200% oder 300% der Startzeit, wenn verdrahtet |
Umwelt
| Wärmeabbau im Gleichzustand | 82 W |
|---|---|
| Lagertemperatur und Transporttemperatur | -25 °C |
| Nennbereich der Umgebungstemperatur ohne Abwertung | -5 °C |
| Luftfeuchtigkeit | 5...95% nicht kondensierend |
| Betriebstemperatur | Offener: -5 bis 50 °C (23 bis 122 °F) |
| EMK-Emissionswerte | Strahlenemissionen: Klasse A pro IEC |
| EMV-Immunität | Überspannungstransitor: nach EN/IEC 60947-4-2 pro IEC |
| Höhenstand | 2000 m |
| Verschmutzungsgrad | 2 |
Bauwesen
| Größe des Montagehohles | 5.3 mm |
|---|---|
| Anzahl der Stangen | Die Ausrüstung ist nur für 3-phasige Stromkreise ausgelegt. |
| Gehäuse | Offener Typ |
